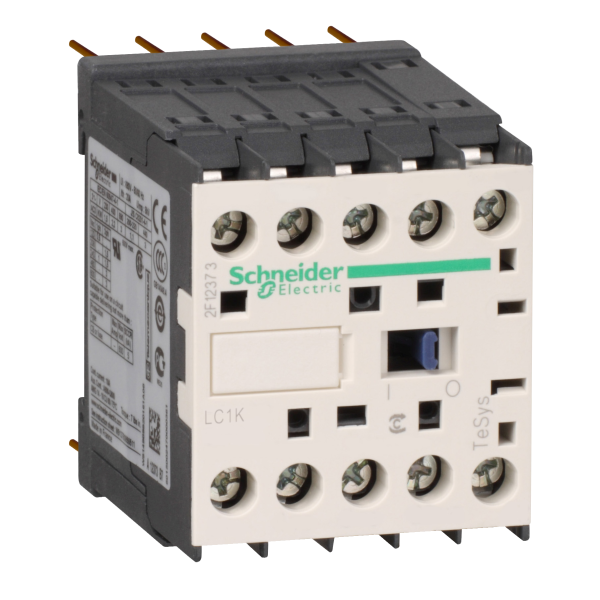

Tesys k - contacteur en 60335 3p(3 no) + 1nf - ac3

SCHLC1K12015JDS335 - Schneider Electric

Caractéristiques principales :

Gamme : TeSys
Fonction produit : Contacteur
Nom du produit : TeSys K
Nom abrégé de l'appareil : LC1K
Fonction de l’appareil : Contrôle
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

Caractéristiques complémentaires :

Catégorie d'emploi : AC-1AC-3AC-4
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz pour circuit de puissance
[ie] courant assigné d'emploi : 20 A (16 A (12 A à
Type de circuit de commande : CC standard
Tension circuit de commande : 12 V CC
Puissance moteur kw : 3 kW à 220...230 V CA 50/60 Hz4 kW à 480 V CA 50/60 Hz4 kW à 500 à 600 V CA 50/60 Hz4 kW à 660...690 V CA 50/60 Hz5,5 kW à 380...415 V CA 50/60 Hz5,5 kW à 440 V CA 50/60 Hz
Composition contact auxiliaire : 1 "O"
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
[ith] courant thermique conventionnel : 20 A à 10 A à
Pouvoir nominal d'enclenchement irms : 110 A CA pour circuit de signalisation se conformer à IEC 60947144 A CA pour circuit de puissance se conformer à NF C 63-110144 A CA pour circuit de puissance se conformer à IEC 60947
Pouvoir assigné de coupure : 110 A à 440 V se conformer à IEC 6094780 A à 500 V se conformer à IEC 6094770 A à 660...690 V se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 80 A 1 s circuit de signalisation90 A 500 ms circuit de signalisation110 A 100 ms circuit de signalisation115 A 105 A 100 A 75 A 55 A 50 A 25 A = 15 min circuit de puissance
Calibre du fusible à associer : 25 A gG à 25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à IEC 6094710 A gG pour circuit de signalisation se conformer à VDE 0660
Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
[ui] tension assignée d'isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1600 V pour circuit de puissance se conformer à UL 508690 V pour circuit de signalisation se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-5-1600 V pour circuit de signalisation se conformer à UL 508600 V pour circuit de puissance se conformer à CSA C22.2 No 14600 V pour circuit de signalisation se conformer à CSA C22.2 No 14
Résistance d'isolement : > 10 M? pour circuit de signalisation
Consommation moyenne à l'appel en w : 3 W à 20 °C
Consommation moyenne au maintien en w : 3 W à 20 °C
Dissipation thermique : 3 W
Plage de tension du circuit de commande : 0,8…1,15 Uc à 0,1 à 0,75 Uc à
Mode de raccordement : Broches à souder 1,5 x 0,9 mm
Vitesse de commande : 3600 cyc/h
Type de contacts auxiliaires : Type instantané (1 "O")
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Support de montage : Circuit imprimé
Temps de fonctionnement : 10 ms désexcitation bobine + ouverture "F"30…40 ms excitation bobine + fermeture "F"
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Distance de non-recouvrement : 0,5 mm
Durée de vie mécanique : 10 Mcycles
Durée de vie électrique : 0,3 Mcycles 20 A AC-1 à Ue 1,3 Mcycles 12 A AC-3 à Ue
Robustesse mécanique : Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6Chocs contacteur ouvert, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27Chocs contacteur ouvert, sur l'axe des Y 6 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des X 15 Gn pour 11 ms IEC 60068-2-27Chocs contacteur fermé, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27
Hauteur : 58 mm
Largeur : 45 mm
Profondeur : 57 mm
Poids : 0,225 kg
