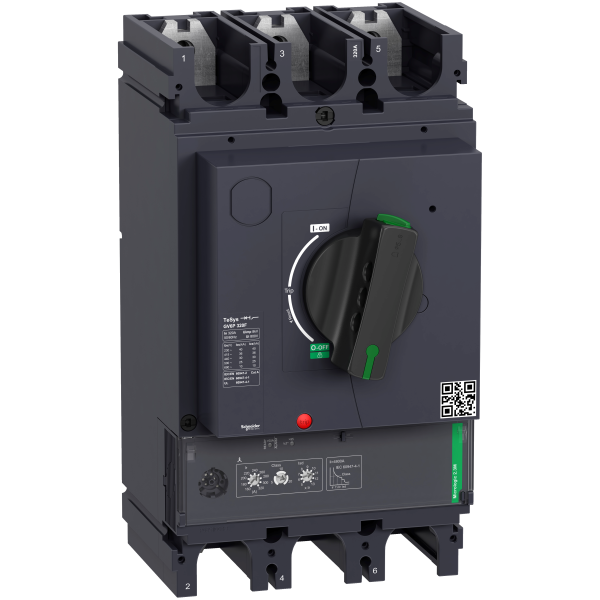

Tesys gv - disjoncteur moteur - 160 à 320a - 36ka - 3p - magnéto-thermique
SCHGV6P320F - Schneider Electric
1768.55 € TTC
Marque : Schneider Electric
Référence : GV6P320F
EAN : 3606489915445
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GV6P320F
EAN : 3606489915445
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 3537 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Gamme : TeSys
Nom du produit : TeSys GV6
Nom de l'appareil : GV6P
Fonction produit : Motor circuit breaker
Fonction de l’appareil : Motor protection
Type de protection : Protection instantanée contre court-circuitProtection contre les surchargesProtection contre les courts-circuitsDéséquilibre de phasePerte de phase
Catégorie d'emploi : Catégorie A se conformer à IEC 60947-2
Type de commande : Poignée rotative directe
Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-2
Nombre de pôles : 3P
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
In courant assigné d'emploi : 320 A at 65 °C
Code pouvoir de coupure : F (36 kA)
Pouvoir de coupure : 10 kA Icu à 660/690 V CA 50/60 Hz se conformer à IEC 60947-225 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-236 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
[ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 500 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2
[ui] tension d'isolement : 800 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
Nom du déclencheur : Micrologic 2.3 M
Calibre du déclencheur : 320 A
Type de déclencheur : Électronique
Courant de déclenchement magnétique : 4800 A
[isd] plage de réglage du seuil court retard : 5...13 x Ir adjustable 9 settings
Zone de réglage de protection thermique : 160...320 A adjustable 9 settings
Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1Classe 20 se conformer à IEC 60947-4-1Class 5 conforming to IEC 60947-4-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Durée de vie mécanique : 15000 cycle
Durée de vie électrique : 6000 cycles for AC-3 at 400/415 V In
Vitesse de commande maximale :
Service assigné : Continuous
Puissance dissipée par pôle : 19.2 W
Caractéristiques complémentaires :
Puissance moteur kw : 132...160 kW at 400/415 V AC 50/60 Hz160...200 kW at 500 V AC 50/60 Hz200...250 kW at 660/690 V AC 50/60 Hz
Signalisation locale : DEL 95 % IthDEL prête
Normes : EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-2UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : EAC (pending)EAC (pending)IECEE CB Scheme
Mode de fixation : Par vis
Position de montage : Horizontal et vertical
Mode de raccordement : Power circuit bars - busbar cross section: 32 x 10 mmPower circuit lugs - external diameter: 32 mm
Pas de raccordement : 45 mm without spreaders
Couple de serrage : 50 N.m screw : M10
Largeur : 140 mm
Hauteur : 255 mm
Profondeur : 179 mm
Poids : 6,5 kg
Couleur : Anthracite (RAL 7016)
Gamme : TeSys
Nom du produit : TeSys GV6
Nom de l'appareil : GV6P
Fonction produit : Motor circuit breaker
Fonction de l’appareil : Motor protection
Type de protection : Protection instantanée contre court-circuitProtection contre les surchargesProtection contre les courts-circuitsDéséquilibre de phasePerte de phase
Catégorie d'emploi : Catégorie A se conformer à IEC 60947-2
Type de commande : Poignée rotative directe
Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-2
Nombre de pôles : 3P
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
In courant assigné d'emploi : 320 A at 65 °C
Code pouvoir de coupure : F (36 kA)
Pouvoir de coupure : 10 kA Icu à 660/690 V CA 50/60 Hz se conformer à IEC 60947-225 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-236 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
[ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 500 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2
[ui] tension d'isolement : 800 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
Nom du déclencheur : Micrologic 2.3 M
Calibre du déclencheur : 320 A
Type de déclencheur : Électronique
Courant de déclenchement magnétique : 4800 A
[isd] plage de réglage du seuil court retard : 5...13 x Ir adjustable 9 settings
Zone de réglage de protection thermique : 160...320 A adjustable 9 settings
Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1Classe 20 se conformer à IEC 60947-4-1Class 5 conforming to IEC 60947-4-1
Sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
Durée de vie mécanique : 15000 cycle
Durée de vie électrique : 6000 cycles for AC-3 at 400/415 V In
Vitesse de commande maximale :
Service assigné : Continuous
Puissance dissipée par pôle : 19.2 W
Caractéristiques complémentaires :
Puissance moteur kw : 132...160 kW at 400/415 V AC 50/60 Hz160...200 kW at 500 V AC 50/60 Hz200...250 kW at 660/690 V AC 50/60 Hz
Signalisation locale : DEL 95 % IthDEL prête
Normes : EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-2UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : EAC (pending)EAC (pending)IECEE CB Scheme
Mode de fixation : Par vis
Position de montage : Horizontal et vertical
Mode de raccordement : Power circuit bars - busbar cross section: 32 x 10 mmPower circuit lugs - external diameter: 32 mm
Pas de raccordement : 45 mm without spreaders
Couple de serrage : 50 N.m screw : M10
Largeur : 140 mm
Hauteur : 255 mm
Profondeur : 179 mm
Poids : 6,5 kg
Couleur : Anthracite (RAL 7016)
Référence Schneider Electric GV6P320F / SCHGV6P320F
Caractéristiques techniques du produit :
| Disjoncteur moteur | |
|---|---|
| Largeur | 140 mm |
| Hauteur | 255 mm |
| Profondeur | 179 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 160 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 320 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 320 A |
| Indice de protection (ip) | Ip40 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Électronique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 100 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 36 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 4800 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
