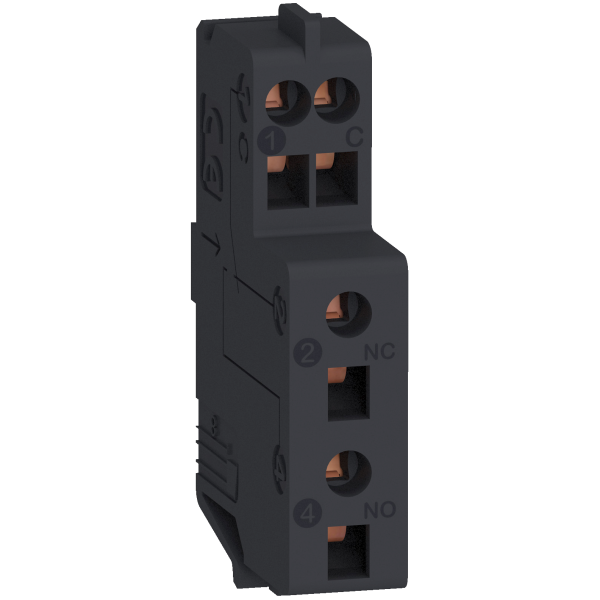

Tesys gv - bloc de contacts auxiliaires of ou sd
SCHGV4AE11 - Schneider Electric
2.23 € TTC
Marque : Schneider Electric
Référence : GV4AE11
EAN : 3606485444246
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GV4AE11
EAN : 3606485444246
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 4 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Gamme : TeSys
Nom abrégé de l'appareil : GV4AE
Fonction produit : Contact auxiliaire
Fonction de l’appareil : Signalisation
Compatibilité de gamme : TeSys GV4TeSys BV4
Composition contact auxiliaire : 1 F/O
[ue] tension assignée d'emploi :
[ith] courant thermique conventionnel : 5 A se conformer à IEC 60947-5-15 A se conformer à CSA C22.2 No 145 A se conformer à UL 508
Mode d'installation : Montage interne
Caractéristiques complémentaires :
[ui] tension assignée d'isolement : 690 V conformément à IEC 60947-1
[ie] courant assigné d'emploi : 5 A à 5 A à 4 A à 110/127 V AC-15 se conformer à IEC 60947-5-10,125 à 220/240 V AC-15 se conformer à IEC 60947-5-12,5 A à 380...440 V AC-15 se conformer à IEC 60947-5-10,11 A à 660/690 V AC-15 se conformer à IEC 60947-5-15 A à 2,5 A à 48 V DC-12 se conformer à IEC 60947-5-10,6 A à 110/127 V DC-12 se conformer à IEC 60947-5-10,3 A à 250 V DC-12 se conformer à IEC 60947-5-12,5 A à 1,2 A à 48 V DC-12 se conformer à IEC 60947-5-10,35 A à 110/127 V DC-12 se conformer à IEC 60947-5-10,05 A à 250 V DC-12 se conformer à IEC 60947-5-10,0416666666666667 à 0,2 A à 48 V DC-12 se conformer à IEC 60947-5-10,05 A à 110/127 V DC-12 se conformer à IEC 60947-5-10,03 A à 250 V DC-12 se conformer à IEC 60947-5-1
Puissance nominale en va : 120 VA à 24 V AC-12 se conformer à IEC 60947-5-1240 VA à 48 V AC-12 se conformer à IEC 60947-5-1635 VA à 110/127 V AC-12 se conformer à IEC 60947-5-11200 VA à 230/240 V AC-12 se conformer à IEC 60947-5-12200 VA à 380/440 V AC-12 se conformer à IEC 60947-5-13450 VA à 660/690 V AC-12 se conformer à IEC 60947-5-1
Puissance nominale en w : 120 W à 24 V DC-12 se conformer à IEC 60947-5-1120 W à 48 V DC-12 se conformer à IEC 60947-5-166 W à 110 V DC-12 se conformer à IEC 60947-5-175 W à 250 V DC-12 se conformer à IEC 60947-5-1
Calibre du fusible à associer : 5 A gG 690 V IEC 60947-5-1
Courant commuté minimum : 2 mA
Tension de commutation minimale : 17 V
Durée de vie mécanique : 40000 cycle
Mode de raccordement : Bornes à ressort 1 câble(s) 0,5… 1,5 mm² - rigidité du câble: souple - sans embout
Longueur de dénudage des fils : 8 mm
Gamme : TeSys
Nom abrégé de l'appareil : GV4AE
Fonction produit : Contact auxiliaire
Fonction de l’appareil : Signalisation
Compatibilité de gamme : TeSys GV4TeSys BV4
Composition contact auxiliaire : 1 F/O
[ue] tension assignée d'emploi :
[ith] courant thermique conventionnel : 5 A se conformer à IEC 60947-5-15 A se conformer à CSA C22.2 No 145 A se conformer à UL 508
Mode d'installation : Montage interne
Caractéristiques complémentaires :
[ui] tension assignée d'isolement : 690 V conformément à IEC 60947-1
[ie] courant assigné d'emploi : 5 A à 5 A à 4 A à 110/127 V AC-15 se conformer à IEC 60947-5-10,125 à 220/240 V AC-15 se conformer à IEC 60947-5-12,5 A à 380...440 V AC-15 se conformer à IEC 60947-5-10,11 A à 660/690 V AC-15 se conformer à IEC 60947-5-15 A à 2,5 A à 48 V DC-12 se conformer à IEC 60947-5-10,6 A à 110/127 V DC-12 se conformer à IEC 60947-5-10,3 A à 250 V DC-12 se conformer à IEC 60947-5-12,5 A à 1,2 A à 48 V DC-12 se conformer à IEC 60947-5-10,35 A à 110/127 V DC-12 se conformer à IEC 60947-5-10,05 A à 250 V DC-12 se conformer à IEC 60947-5-10,0416666666666667 à 0,2 A à 48 V DC-12 se conformer à IEC 60947-5-10,05 A à 110/127 V DC-12 se conformer à IEC 60947-5-10,03 A à 250 V DC-12 se conformer à IEC 60947-5-1
Puissance nominale en va : 120 VA à 24 V AC-12 se conformer à IEC 60947-5-1240 VA à 48 V AC-12 se conformer à IEC 60947-5-1635 VA à 110/127 V AC-12 se conformer à IEC 60947-5-11200 VA à 230/240 V AC-12 se conformer à IEC 60947-5-12200 VA à 380/440 V AC-12 se conformer à IEC 60947-5-13450 VA à 660/690 V AC-12 se conformer à IEC 60947-5-1
Puissance nominale en w : 120 W à 24 V DC-12 se conformer à IEC 60947-5-1120 W à 48 V DC-12 se conformer à IEC 60947-5-166 W à 110 V DC-12 se conformer à IEC 60947-5-175 W à 250 V DC-12 se conformer à IEC 60947-5-1
Calibre du fusible à associer : 5 A gG 690 V IEC 60947-5-1
Courant commuté minimum : 2 mA
Tension de commutation minimale : 17 V
Durée de vie mécanique : 40000 cycle
Mode de raccordement : Bornes à ressort 1 câble(s) 0,5… 1,5 mm² - rigidité du câble: souple - sans embout
Longueur de dénudage des fils : 8 mm
Référence Schneider Electric GV4AE11 / SCHGV4AE11
Caractéristiques techniques du produit :
| Bloc de contact auxiliaire | |
|---|---|
| Mode de pose | Autre |
| Modèle | Intégrable |
| Courant de fonctionnement nominal ca-15, 230 v | 5 A |
| Finition du raccordement électrique | Raccordement par borne à ressort |
| Nombre de contacts en tant qu'inverseurs | 1 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Douille | Sans |
| Nombre d'interrupteurs de signal d'erreur | 1 |
