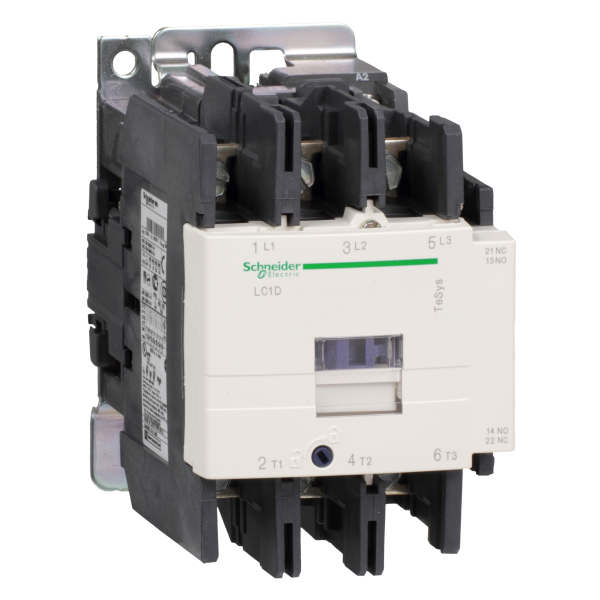

Tesys d - contacteur en45545 - 3p(3no) - ac3
825.43 € TTC
Marque : Schneider Electric
Référence : LC1D956FWS207
EAN : 3606481211675
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LC1D956FWS207
EAN : 3606481211675
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1650 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 18-23 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 125 A (95 A (
Puissance moteur kw : 25 kW à 220...230 V AC 50 Hz45 kW à 415 V CA 50 Hz45 kW à 415 V CA 50 Hz45 kW à 440 V CA 50 Hz55 kW à 500 V CA 50 Hz45 kW à 660...690 V CA 50 Hz45 kW at 380...400 V AC 50 Hz
Puissance moteur hp : 20 hp à 200/208 V CA 60 Hz pour 3 phases moteurs20 hp à 200/208 V CA 60 Hz pour 3 phases moteurs7,5 hp à 115 V CA 60 Hz pour monophasé moteurs15 hp à 230/240 V CA 60 Hz pour monophasé moteurs25 hp à 230/240 V CA 60 Hz pour 3 phases moteurs60 hp à 460/480 V CA 60 Hz pour 3 phases moteurs60 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
Tension circuit de commande : 110 V CC
Type de bobine : Plage large
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 8 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 125 A à 10 A à
Pouvoir nominal d'enclenchement irms : 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 1100 A 135 A 400 A 800 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer : 160 A gG à 200 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 0,8 mOhm à 50 Hz - Ith 125 A pour circuit de puissance
[ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique : 1,2 Mcycles 95 A AC-3 à Ue 1,3 Mcycles 125 A AC-1 à Ue
Puissance dissipée par pôle : 7,2 W AC-312,5 W AC-1
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN 45545 R22 HL3EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1EN 45545 R26 HL3DIN 5510-2
Certifications du produit : ULCSACCCEACIEC
Mode de raccordement : Circuit de puissance : barres 1 3 x 16 mmTélécommande : bornes à anneau - diamètre externe: 8 mmCircuit de puissance : bornes à anneau - diamètre externe: 17 mm
Couple de serrage : Télécommande : 1,7 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm vis : M3.5Télécommande : 1,7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis : M3.5Circuit de puissance : 9 N.m - sur bornes à anneau hexagonal 10 mm vis : M6Circuit de puissance : 9 N.m - sur bornes à anneau - avec tournevis plat Ø 8 mm vis : M6Circuit de puissance : 9 N.m - sur barres - avec tournevis plat Ø 8 mm vis : M6Circuit de puissance : 9 N.m - sur barres hexagonal 10 mm vis : M6
Temps de fonctionnement : 20…35 ms ouverture95…130 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 10 Mcycles
Vitesse de commande : 3600 cyc/h à
Caractéristiques complémentaires :
Technologie bobine : Sans module d'antiparasitage intégré
Plage de tension du circuit de commande : 0,1 à 0,3 Uc perte de niveau à 55 °C, CCUc opérationnel à -40…70 °C, CC0,75 à 1,2 Uc opérationnel à -5…60 °C, CC
Constante de temps : 75 ms
Consommation moyenne à l'appel en w : 22 W à 20 °C
Consommation moyenne au maintien en w : 22 W à 20 °C
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 125 A (95 A (
Puissance moteur kw : 25 kW à 220...230 V AC 50 Hz45 kW à 415 V CA 50 Hz45 kW à 415 V CA 50 Hz45 kW à 440 V CA 50 Hz55 kW à 500 V CA 50 Hz45 kW à 660...690 V CA 50 Hz45 kW at 380...400 V AC 50 Hz
Puissance moteur hp : 20 hp à 200/208 V CA 60 Hz pour 3 phases moteurs20 hp à 200/208 V CA 60 Hz pour 3 phases moteurs7,5 hp à 115 V CA 60 Hz pour monophasé moteurs15 hp à 230/240 V CA 60 Hz pour monophasé moteurs25 hp à 230/240 V CA 60 Hz pour 3 phases moteurs60 hp à 460/480 V CA 60 Hz pour 3 phases moteurs60 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
Tension circuit de commande : 110 V CC
Type de bobine : Plage large
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 8 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 125 A à 10 A à
Pouvoir nominal d'enclenchement irms : 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 1100 A 135 A 400 A 800 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer : 160 A gG à 200 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 0,8 mOhm à 50 Hz - Ith 125 A pour circuit de puissance
[ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique : 1,2 Mcycles 95 A AC-3 à Ue 1,3 Mcycles 125 A AC-1 à Ue
Puissance dissipée par pôle : 7,2 W AC-312,5 W AC-1
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN 45545 R22 HL3EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1EN 45545 R26 HL3DIN 5510-2
Certifications du produit : ULCSACCCEACIEC
Mode de raccordement : Circuit de puissance : barres 1 3 x 16 mmTélécommande : bornes à anneau - diamètre externe: 8 mmCircuit de puissance : bornes à anneau - diamètre externe: 17 mm
Couple de serrage : Télécommande : 1,7 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm vis : M3.5Télécommande : 1,7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis : M3.5Circuit de puissance : 9 N.m - sur bornes à anneau hexagonal 10 mm vis : M6Circuit de puissance : 9 N.m - sur bornes à anneau - avec tournevis plat Ø 8 mm vis : M6Circuit de puissance : 9 N.m - sur barres - avec tournevis plat Ø 8 mm vis : M6Circuit de puissance : 9 N.m - sur barres hexagonal 10 mm vis : M6
Temps de fonctionnement : 20…35 ms ouverture95…130 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 10 Mcycles
Vitesse de commande : 3600 cyc/h à
Caractéristiques complémentaires :
Technologie bobine : Sans module d'antiparasitage intégré
Plage de tension du circuit de commande : 0,1 à 0,3 Uc perte de niveau à 55 °C, CCUc opérationnel à -40…70 °C, CC0,75 à 1,2 Uc opérationnel à -5…60 °C, CC
Constante de temps : 75 ms
Consommation moyenne à l'appel en w : 22 W à 20 °C
Consommation moyenne au maintien en w : 22 W à 20 °C
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
Référence Schneider Electric LC1D956FWS207 / SCHLC1D956FWS207
Caractéristiques techniques du produit :
Contacteur de puissance pour courant alternatif | |
---|---|
Adapté à un montage sur rail | Oui |
Puissance de fonctionnement nominale, ac-3, 400 v | 45,0 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Courant de fonctionnement nominal ca-3, 400 v | 95,0 A |
Courant de fonctionnement nominal ca-1, 400 v | 125,0 A |
Tension d'alimentation de courant nominal us cc | 110,0 V |
Tension d'alimentation de courant nominal us cc | 110 V |
Type de raccordement du circuit principal | Raccordement à vis |
Type de tension d'actionnement | Dc |
Courant de fonctionnement nominal ca-4, 400 v | 95,0 A |
Puissance de fonctionnement nominale ca-4, 400 v | 45,0 kW |
Puissance de fonctionnement nominale nema | 44,8 kW |
