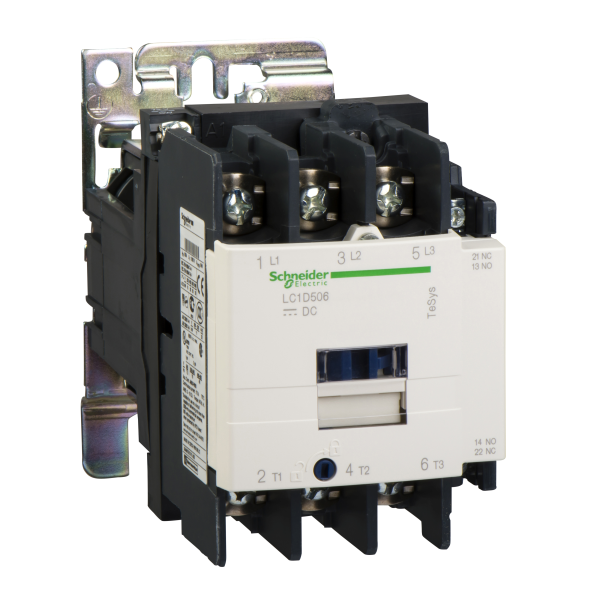

Tesys d - contacteur en45545 - 3p(3no) - ac3

SCHLC1D506SWS207 - Schneider Electric

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 50 A (80 A (
Puissance moteur kw : 15 kW at 220...240 V AC 50 Hz AC-322 kW at 380...400 V AC 50 Hz AC-325 kW at 415 V AC 50 Hz AC-330 kW at 440 V AC 50 Hz AC-330 kW at 500 V AC 50 Hz AC-333 kW at 660...690 V AC 50 Hz AC-3
Puissance moteur hp : 3 hp at 115 V AC 60 Hz for 1 phase motors7.5 hp at 230/240 V AC 60 Hz for 1 phase motors15 hp at 200/208 V AC 60 Hz for 3 phases motors15 hp at 230/240 V AC 60 Hz for 3 phases motors40 hp at 460/480 V AC 60 Hz for 3 phases motors40 hp at 575/600 V AC 60 Hz for 3 phases motors
Tension circuit de commande : 72 V CC
Type de bobine : Plage large
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 80 A à 10 A à
Pouvoir nominal d'enclenchement irms : 900 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 900 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation400 A 810 A 84 A 208 A
Calibre du fusible à associer : 100 A gG à 100 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-110 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 1,5 mOhm à 50 Hz - Ith 80 A pour circuit de puissance
[ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL690 V pour circuit de signalisation se conformer à IEC 60947-4-1
Durée de vie électrique : 1,45 Mcycles 50 A AC-3 à Ue 1,45 Mcycles 50 A AC-3 à Ue 1,1 Mcycles 80 A AC-1 à Ue
Puissance dissipée par pôle : 3,7 W AC-39,6 W AC-1
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN 45545 R22 HL3EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1EN 45545 R26 HL3DIN 5510-2
Certifications du produit : ULCSACCCEAC
Mode de raccordement : Télécommande : bornes à anneau - diamètre externe: 8 mmCircuit de puissance : bornes à anneau - diamètre externe: 16 mm
Couple de serrage : Télécommande : 1,7 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm vis : M3.5Télécommande : 1,7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 vis : M3.5Power circuit : 5 N.m - on lugs-ring terminals - with screwdriver flat Ø 6 mm screw : M6Power circuit : 5 N.m - on lugs-ring terminals - with screwdriver Philips No 3 screw : M6
Temps de fonctionnement : 20…35 ms ouverture20…35 ms ouverture85...110 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 20 Mcycles
Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Sans module d'antiparasitage intégré
Plage de tension du circuit de commande : 0,1 à 0,3 Uc perte de niveau à 55 °C, CCUc opérationnel à -40…70 °C, CC0,75 à 1,2 Uc opérationnel à -5…60 °C, CC
Constante de temps : 65 ms
Consommation moyenne à l'appel en w : 22 W à 20 °C
Consommation moyenne au maintien en w : 22 W à 20 °C
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
