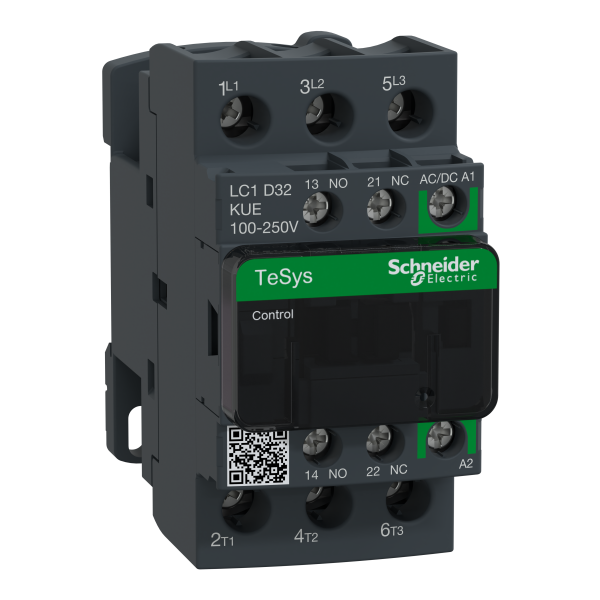

Tesys d - contacteur - 3p(3 no) - ac3 -

SCHLC1D32KUE - Schneider Electric

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys D Green
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande du moteurCharge résistive
Catégorie d'emploi : AC-1AC-3
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 32 A (50 A (
Puissance moteur kw : 15 kW à 380...400 V CA 50/60 Hz7.5 kW à 220...230 V CA 50/60 Hz18.5 kW à 500 V CA 50/60 Hz18.5 kW à 660...690 V CA 50/60 Hz15 kW à 415...440 V CA 50/60 Hz
Tension circuit de commande : 100...250 V CA 50/60 Hz100...250 V CC
Type de bobine : CA/CC électronique
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 50 A à 10 A à
Pouvoir nominal d'enclenchement irms : 550 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 550 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 138 A 260 A 430 A 60 A 100 A 1 s circuit de signalisation100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer : 63 A gG à 63 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 2 mOhm à 50 Hz - Ith 50 A pour circuit de puissance
[ui] tension assignée d'isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
Durée de vie électrique : 2 Mcycles 9 A AC-3 à Ue 650000 cycles 25 A AC-1 à Ue 23000 cycles AC-4 à Ue
Puissance dissipée par pôle : 2 W AC-35 W AC-1
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : ULCSACCCEACKC
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1,5…10 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 2,5…10 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 2,5…10 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…10 mm² - rigidité du câble: souple - avec emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 1,5…6 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 2,5…10 mm² - rigidité du câble: rigide - sans extrémité de câble
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance : 2.5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance : 2.5 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Temps de fonctionnement : De 45 à 55 ms fermeture20...90 ms ouverture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 15000000 cycle
Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 60 °C
Consommation moyenne à l'appel en va : 25 VA à 20 °C 50/60 Hz
Consommation moyenne à l'appel en w : 18 W à 20 °C
Consommation moyenne au maintien en va : 1.6 VA à 20 °C 50/60 Hz
Consommation moyenne au maintien en w : 1.1 W à 20 °C
Dissipation thermique : 1,1 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
