Cont everlink 3p ac3 440v 40a ctrl ress bob 230vca 50/60hz
Référence : LC1D40A3P7
EAN : 3389119408592
Minimum de commande : 1
> Fiche E-Catalogue
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

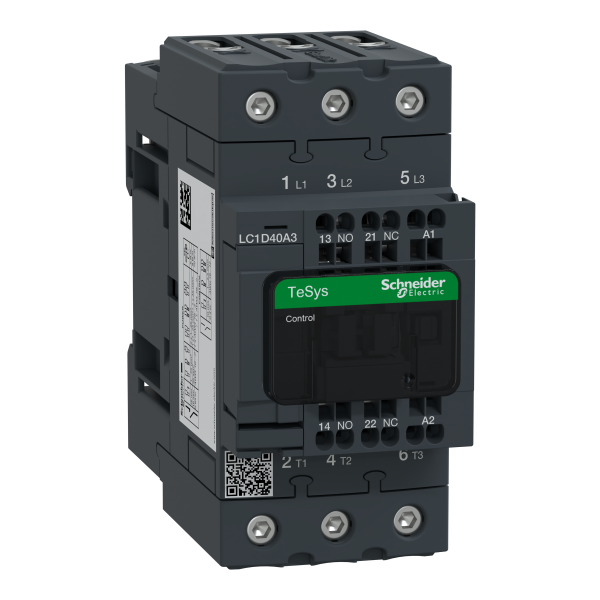

Contacteur TeSys LC1D Schneider Electric
Ce contacteur TeSys LC1D, de la marque Schneider Electric, est un dispositif de commande à distance des circuits de charge ou de moteur électrique. Il est utilisé pour contrôler un moteur monté sur un réseau de type AC-3. Cet appareil a pour rôle d’ouvrir et de fermer la circulation du courant dans le circuit grâce à sa bobine de 230 V. Ce contacteur est doté de 3 pôles, à contact fermé, aptes à commander un moteur d’une puissance allant de 9 à 30 kW, installé sur un circuit d’une intensité de 40 A. Il se monte aussi facilement dans un coffret modulaire soit sur la platine à l’aide de vis, soit sur un rail à l’aide de son module DIN.
Les + du produit :
- Raccordement par bornes à ressort
- Doté d’un couvercle de protection
Caractéristiques principales :
- Gamme : TeSys
- Product name :
- Type de produit ou de composant : Contacteur
- Nom abrégé d'appareil : LC1D
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi :
- [ie] courant assigné d'emploi :
- Puissance moteur kw :
- Puissance moteur hp :
- Control circuit type :
- Tension circuit de commande :
- Composition contact auxiliaire : 1F+1O
- [uimp] tension assignéede tenue aux chocs :
- Catégorie de surtension : III
- [ith] courant thermique conventionnel :
- Pouvoir nominal d'enclenchement irms :
- Pouvoir assigné de coupure :
- [icw] courant assigné de courte durée admissible :
- Calibre du fusible à associer :
- Impédance moyenne :
- [ui] tension assignée d'isolement :
- Durée de vie électrique :
- Puissance dissipée par pôle :
- Couvercle de protection : Avec
- Support de montage : Platine / Rail
- Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
- Certifications du produit : CCC / CSA / GOST / UL
- Mode de raccordement :
- Couple de serrage :
- Temps de fonctionnement :
- Niveau de fiabilité de la sécurité : B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 6 Mcycles
- Vitesse de commande :
Caractéristiques complémentaires :
- Technologie bobine : Sans module d'antiparasitage intégré
- Plage de tension du circuit de commande :
- Consommation moyenne à l'appel en va :
- Consommation moyenne au maintien en va :
- Dissipation thermique :
- Type de contacts auxiliaires :
- Fréquence circuit signalisation : 25...400 Hz
- Courant commuté minimum :
- Tension de commutation minimale :
- Temps de non-chevauchement :
- Résistance d'isolement :
Référence : SCHLC1D40A3P7 (Schneider-Electric)
Caractéristiques techniques du produit :
Contacteur de puissance pour courant alternatif | |
---|---|
Adapté à un montage sur rail | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 18,5 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Courant de fonctionnement nominal ca-3, 400 v | 40,0 A |
Courant de fonctionnement nominal ca-1, 400 v | 60,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 230,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 230,0 V |
Type de raccordement du circuit principal | Raccordement par borne à ressort |
Type de tension d'actionnement | Ac |
Puissance de fonctionnement nominale ca-4, 400 v | 9,0 kW |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Courant de fonctionnement nominal ca-4, 400 v | 20,0 A |
