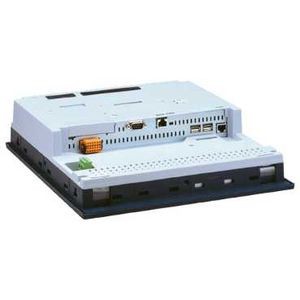

TERMINAL KEYBOARD 10,4 pouce TF

Description

• Gamme de produits : Magelis XBTGK
• Type de produit ou de composant : Écran tactile évolutif avec clavier
• Type d'affichage : LCD TFT rétro-éclairé
• Couleur d'affichage : 65536 couleurs
• Résolution de l'affichage : 640 x 480 pixels VGA
• Taille de l'affichage : 10,4 pouces
• Type de logiciel : Logiciel de configuration
• Logiciel de programmation : Vijeo Designer
• Système d'exploitation : Magelis
• Type du processeur : CPU RISC
• Fréquence du processeur : 266 MHz
• Type de mémoire : Mémoire d'application EPROM flash 32 MB / Sauvegarde des données SRAM 512 Ko pile au lithium
• Type de connexion intégrée : Ethernet TCP/IP RJ45 / 2 ports maîtres USB type A (V1.1) port de communication du terminal Modicon M340 / Sortie numérique 3 bornier débrochable à vis / Sortie audio bornier débrochable à vis / Liaison en série COM1 SUB-D 9 mâle RS232C/RS422/RS485 <= 115,2 kbits/s / Liaison en série COM2 RJ45 RS485 <= 187,5 kbit/s Siemens MPI (187.5 kbits/s) / Entrée numérique bornier débrochable à vis / Alimentation puissance bornier débrochable à vis
• Tenue aux décharges électrostatiques : 4 kV IEC 61000-4-2 niveau 3
• Dimensions de la découpe : 285 (+/- 0,4) x 309 (+/- 0,4) mm

• Zone tactile : 1024 x 1024
• Afficheur tactile : Analogique
• Durée de vie du rétro éclairage : 50 000 heures
• Luminosité : 8 niveaux via tableau tactile
• Contraste : 8 niveaux via tableau tactile
• Police de caractère : ASCII (caractères européens) / Chinois (chinois simplifié) / Japonais (ANK, Kanji) / Coréen / Taïwanais (Chinois traditionnel)
• [us] tension d'alimentation : 24 V DC
• Alimentation : Source externe
• Limites de la tension d'alimentation : 19.2...28.8 V
• Courant à l'appel : <= 30 A
• Puissance consommée : 30 W
• Nombre de touches de fonction dynamiques symb. : 18 avec DEL
• Nombre de touches de fonction statiques : 12 avec DEL et étiquettes
• Nombre de touches de service : 8
• Nombre de touches alphanumériques : 12
• Signalisation locale : 1 DEL (vert ou orange) pour opération normale ou défaut rétro-éclairé
• Nombre de pages : Limité par la capacité de la mémoire interne
• Protocoles téléchargeables : FIPWAY Telemecanique Modicon / Modbus Plus Telemecanique Modicon / Modbus TCP Telemecanique Modicon / Modbus Telemecanique Modicon / Protocoles tiers Mitsubishi Melsec / Protocoles tiers Omron Sysmac / Protocoles tiers Rockwell Automation Allen-Bradley / Protocoles tiers Siemens Simatic / Uni-TE Telemecanique Modicon
• Horodateur : Intégré
• Type de mémoire : 1 slot pour carte mémoire Flash Compacte (de 128 Mo à 1 Go)
• Type de slot intégré : Pour 1 carte de com bus de terrain (Device Net, Profibus DP)
• Port ethernet : 10BASE-T/100BASE-TX
• Montage du produit : Montage encastré
• Mode de fixation : Avec 12 clips à ressort / Par 4 vis-étrier
• Front material : Alliage d'aluminium
• Matière du coffret : PPT
• Marquage : CE
• Largeur : 296 mm
• Hauteur : 332 mm
• Profondeur : 72.7 mm
