24VDC OUT 6PT BASIC KIT C
24VDC OUT 6PT BASIC KIT C

Photo(s) non contractuelle(s)

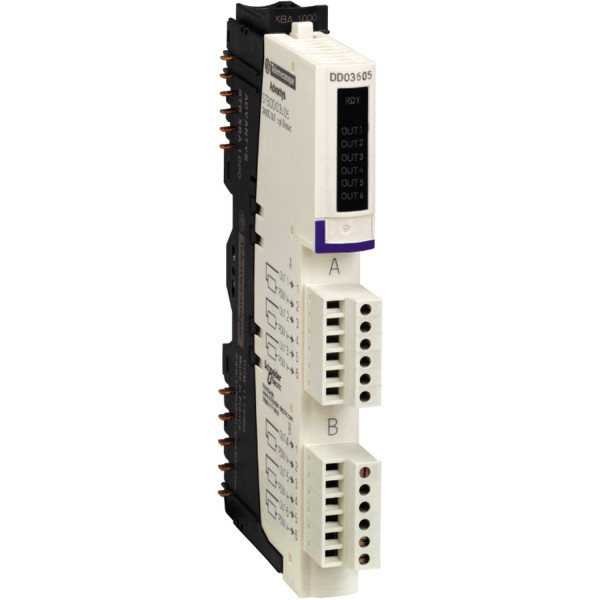

24VDC OUT 6PT BASIC KIT C

70.36 € HT 84.43 € TTC

Marque Schneider Electric

Référence STBDDO3605K

EAN 3595863949346

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Solution d'E/S distribuées Modicon
  • Type de produit ou de composant : Kit de sortie numérique de base
  • Composition du kit : Module STBDDO3605 / Base STBXBA1000 / STBXTS1100, connecteur de type à vis 6 bornes / STBXTS2100, 6 connecteurs à ressort de bornier
  • Nombre sorties tor : 6
  • Type de sortie tor : Statique
  • Tension de sortie tor : 24 V
  • Type de tension entrée tor : C.c.
Caractéristiques complémentaires :
  • Courant de sortie tor : 250 mA
  • État sortie tor : Positif
  • Tension admissible : 19.2...30 V cc
  • Tension absolue maximale : 56 V 1.3 ms
  • Temps de réponse : 550 µs de hors circuit à en circuit / 900 µs de en circuit à hors circuit
  • Remplacement à froid : Oui
  • Permutation de secours sous tension : Non pour NIM de base
  • Type de protection : Protection inversion de polarité / Short-circuit protection / Thermal overload protection / Protection électrique fusible intégré sur PDM à action retardée 5 A
  • Isolement entre canaux et bus logique : 1500 V pendant 1 minute
  • Courant de fuite : <= 0.4 mA à phase 0 30 V
  • Courant de pointe : <= 2.5 A 0.5 ms
  • Capacité de charge : <= 50 µF
  • Inductance de charge : <= 500 mH 4 Hz
  • Remise à zéro : Réinitialisation manuelle ou automatique défaut COM
  • Compatibilité produit : Embase E/S STBXBA1000 / Module d'alimentation STBPDT3100/3105
  • [us] tension d'alimentation : 24 V DC
  • Alimentation : Module distribution de puissance
  • Consommation électrique : 90 mA 5 V DC bus logique
  • Marquage : CE
  • Catégorie de surtension : II
  • Led d'état : 1 LED vert état du module (RDY) / 1 DEL par canal vert statut canal (OUT1 à OUT6)
  • Hauteur : 13.9 mm
  • Profondeur : 70 mm
  • Largeur : 128.3 mm
  • Masse du produit : 0.114 kg
Référence : SCHSTBDDO3605K (Schneider-Electric)

Ancien produit : Telemecanique STBDDO3605K

Schneider Electric

SCHSTBDDO3605

24VDC OUT 6PT SOURCE .25A BASIC

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Largeur 128,3 mm
Hauteur 13,9 mm
Profondeur 70 mm
Adapté aux fonctions de sécurité Non
Nombre de sorties numériques 6
Temps de retard en cas de changement de signal 0,9 ms
Temps de retard en cas de changement de signal 0,55 ms
Type de tension d’alimentation Ac/dc
Protocole pris en charge pour lon Non
Avec interface optique Non
Type de tension d'entrée Ac/dc
Protocole pris en charge pour tcp/ip Oui
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Oui
Protocole pris en charge pour interbus Oui
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Courant de sortie 0,25 A
Protection contre les courts-circuits, sorties disponibles Oui
Type de sortie numérique Autre
Finition du raccordement électrique Raccordement à vis
Montage possible sur barres profilées Non
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Raccordement au bus de champ possible sur coupleur de bus séparé Oui
Composants système Oui
Matériel associé (ex ia) Non
Matériel associé (ex ib) Non
Indice de protection (ip) Ip20
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Catégorie selon en 954-1 1
Encastrement frontal possible Non
Montage sur rack possible Oui
Montage mural/direct possible Non
Standard radio bluetooth Non
Standard radio wlan 802.11 Non
Maître io-link Non
Niveau de performance selon en iso 13849-1 Sans
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension d'alimentation cc 24 V
Tension d'alimentation cc 24 V
Tension admissible à la sortie 24 V
Tension admissible à la sortie 24 V
Tension admissible à l'entrée 30 V
Tension admissible à l'entrée 19,2 V
Type de tension de sortie Ac/dc
Entrées numériques configurables Non
Sorties numériques configurables Oui
Standard radio gprs Non
Standard radio gsm Non
Standard radio umts Non
Sil conformément à iec 61508 Sans
Nombre d’entrées numériques 0
Nombre d'interfaces matérielles industrial ethernet 0
Nombre d'interfaces matérielles en série rs-232 0
Nombre d'interfaces matérielles en série rs-422 0
Nombre d'interfaces matérielles en série rs-485 0
Nombre d'interfaces matérielles en série tty 0
Nombre d'interfaces matérielles usb 0
Nombre d'interfaces matérielles parallèles 0
Nombre d'autres interfaces matérielles 0
Nombre d'interfaces matérielles profinet 0
Nombre d'interfaces matérielles wireless 0
