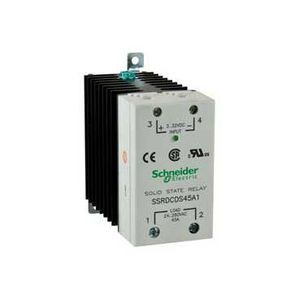

RELAI STAT,DIN,90-280VAC,24-280VAC,45A

Photo(s) non contractuelle(s)

RELAI STAT,DIN,90-280VAC,24-280VAC,45A

Marque Schneider Electric

Référence SSRDF8S45A1

EAN 3606480076480

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Type de produit ou de composant : Relais statique
  • Nom abrégé d'appareil : SSR
  • Nombre de phases réseau : Monophasé
  • Support de montage : Rail DIN symétrique
  • In courant assigné d'emploi : 45 A
  • Tension de sortie : 24...280 V c.a.
  • Tension circuit de commande : 90...140 V c.a.
Caractéristiques complémentaires :
  • Description des contacts : 1 "F"
  • Couple de serrage : 0.6...0.7 N.m pour entrée / 1.1...1.7 N.m pour sortie
  • Mode de raccordement : Bornes à vis 1 x 0.2...1 x 3.3 mm² pour entrée - AWG24...AWG12 / Bornes à vis 1 x 0.2...1 x 8.4 mm² pour sortie - AWG24...AWG8
  • Signalisation locale : LED vert pour état d'entrée
  • Tension de commutation : 90 V c.a. marche / 10 V c.a. arrêt
  • Limites du courant d'entrée : 15 mA
  • Type de sortie statique : Commutation tension nulle / SCR output
  • Courant de charge : 0.15...45 A
  • Tension absolue maximale : 600 V
  • Courant de pointe : 625 A pour 16.6 ms
  • Tension de déchet : 1.6 V en marche
  • Maximum i²t pour la fusion : 1620 A².s pour 8.3 ms
  • Courant de fuite : <= 10 mA arrêt
  • Dv/dt : 500 V/µs arrêt à tension maximum
  • Temps de réponse : 0,5 cycle marche / 0,5 cycle arrêt
Référence : SCHSSRDF8S45A1 (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Nombre de phases 1
Adapté à un montage sur rail Oui
Tension d'alimentation de courant nominal us à ca 50 hz 90 V
Tension d'alimentation de courant nominal us à ca 50 hz 90 V
Tension d'alimentation de courant nominal us à ca 60 hz 90 V
Tension de fonctionnement 280 V
Tension de fonctionnement 24 V
Courant de fonctionnement nominal à ca-1 45 A
Type de tension d'actionnement Ac/dc
Commutation au passage à zéro Non
