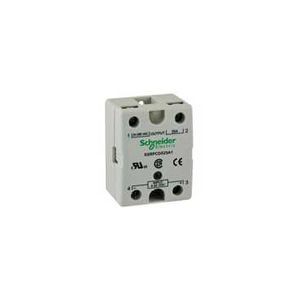

Relai stat,pan,90-280vac,24-280vac,50a

SCHSSRPP8S50A1 - Schneider Electric

• Gamme de produits : Zelio Relay
• Type de produit ou de composant : Relais statique
• Nom abrégé d'appareil : SSR
• Nombre de phases réseau : Monophasé
• Support de montage : Panneau
• In courant assigné d'emploi : 50 A
• Tension de sortie : 24...280 V c.a.
• Tension circuit de commande : 90...280 V c.a.

• Description des contacts : 1 "F"
• Couple de serrage : <= 1.1 N.m pour entrée / <= 2.2 N.m pour sortie
• Signalisation locale : LED vert pour état d'entrée
• Tension de commutation : 90 V c.a. marche / 10 V c.a. arrêt
• Limites du courant d'entrée : 6 mA
• Type de sortie statique : Commutation tension nulle / SCR output
• Courant de charge : 0.15...50 A
• Tension absolue maximale : 600 V
• Courant de pointe : 625 A pour 16.6 ms
• Tension de déchet : 1.6 V en marche
• Résistance thermique : 0,63 °C/W
• Maximum i²t pour la fusion : 1620 A².s pour 8.3 ms
• Courant de fuite : <= 10 mA arrêt
• Dv/dt : 500 V/µs arrêt à tension maximum
• Temps de réponse : 0,5 cycle marche / 0,5 cycle arrêt
