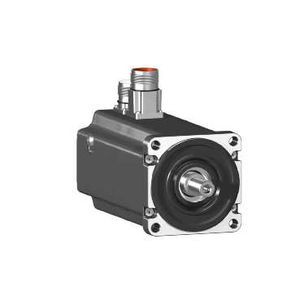

Schneider Electric Servo moteur pour commande de mouvement BRH - 9 N.M - 6000 Rpm - Untapped Shaft - Without Brake - Ip56
Non disponible - Produit abandonné
Description
Designation :
MOTEUR BRH IEC 85MM 4,2 NM LISSE IP56 SINCOS MONO TR.16LIGNES SS FREIN
EAN : 3389118359222
Caractéristique
| Type de produit ou de composant | servo moteur pour commande de mouvement |
| Nom de composant | BRH |
| Couple continu à l'arrêt | 4,2 N.m |
| Couple crête à l’arrêt | 12 N.m pour LXM05AD34N4,12 N.m pour LXM05BD34N4,12 N.m pour LXM05CD34N4,13 N.m pour LXM05AD28M2,13 N.m pour LXM05BD28M2,13 N.m pour LXM05CD28M2,7,73 N.m pour LXM05AD17M3X,7,73 N.m pour LXM05BD17M3X,7,73 N.m pour LXM05CD17M3X |
| Puissance de sortie nominale | 1250 W pour LXM05AD34N4,1250 W pour LXM05BD34N4,1250 W pour LXM05CD34N4,970 W pour LXM05AD17M3X,970 W pour LXM05AD28M2,970 W pour LXM05BD17M3X,970 W pour LXM05BD28M2,970 W pour LXM05CD17M3X,970 W pour LXM05CD28M2 |
| Vitesse nominale | 3000 tr/mn pour LXM05AD17M3X,3000 tr/mn pour LXM05AD28M2,3000 tr/mn pour LXM05BD17M3X,3000 tr/mn pour LXM05BD28M2,3000 tr/mn pour LXM05CD17M3X,3000 tr/mn pour LXM05CD28M2,6000 tr/mn pour LXM05AD34N4,6000 tr/mn pour LXM05BD34N4,6000 tr/mn pour LXM05CD34N4 |
| Vitesse mécanique maximale | 6000 tr/mn |
| Compatibilité produit | LXM05AD17M3X à 230 V triphasé,LXM05AD28M2 à 230 V monophasé,LXM05AD34N4 à 400/480 V triphasé,LXM05BD17M3X à 230 V triphasé,LXM05BD28M2 à 230 V monophasé,LXM05BD34N4 à 400/480 V triphasé,LXM05CD17M3X à 230 V triphasé,LXM05CD28M2 à 230 V monophasé,LXM05CD34N4 à 400/480 V triphasé |
| Extrémité d'arbre | inexploité |
| Degré de protection IP | IP56 |
| Type de codeur | SinCos Hiperface à un tour |
| Résolution du retour vitesse | 16 384 points/tour |
| Frein de parking | sans |
| Support de montage | bride conforme à la norme internationale |
| Raccordement électrique | connecteurs droits |
| Couple nominal | 2 N.m pour LXM05AD34N4,2 N.m pour LXM05BD34N4,2 N.m pour LXM05CD34N4,3,1 N.m pour LXM05AD17M3X,3,1 N.m pour LXM05AD28M2,3,1 N.m pour LXM05BD17M3X,3,1 N.m pour LXM05BD28M2,3,1 N.m pour LXM05CD17M3X,3,1 N.m pour LXM05CD28M2 |
| Nombre de pôles | 10 |
| Force radiale maximale Fr | 220 N à 6000 tr/mn,223 N à 5000 tr/mn,230 N à 4000 tr/mn,237 N à 3000 tr/mn,244 N à 2000 tr/mn,287 N à 1000 tr/mn |
Voir la fiche
Référence : SCHBRH0853M20A1A
Marque : Schneider-Electric
