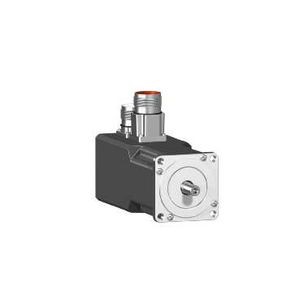

Schneider Electric Servo moteur pour commande de mouvement BRH - 1.05 N.M - 4500 Rpm - Keyed Shaft - With Brake - Ip56
Non disponible - Produit abandonné
Description
Designation :
MOTEUR BRH IEC 57,2MM 0,76 NM CLAVETTE IP56 SINCOS MONO TR.128LIGNES FREIN
EAN : 3389118304277
Caractéristique
| Type de produit ou de composant | servo moteur pour commande de mouvement |
| Nom de composant | BRH |
| Couple continu à l'arrêt | 0,76 N.m |
| Couple crête à l’arrêt | 1,55 N.m pour LXM05CU70M2,2,07 N.m pour LXM05AD10F1,2,07 N.m pour LXM05AD10M2,2,07 N.m pour LXM05AD10M3X,2,07 N.m pour LXM05BD10F1,2,07 N.m pour LXM05BD10M2,2,07 N.m pour LXM05BD10M3X,2,07 N.m pour LXM05CD10F1,2,07 N.m pour LXM05CD10M2,2,07 N.m pour LXM05CD10M3X,2,46 N.m pour LXM05AD14N4,2,46 N.m pour LXM05BD14N4,2,46 N.m pour LXM05CD14N4 |
| Puissance de sortie nominale | 120 W pour LXM05AD10F1,120 W pour LXM05BD10F1,120 W pour LXM05CD10F1,220 W pour LXM05AD10M2,220 W pour LXM05BD10M2,220 W pour LXM05CD10M2,220 W pour LXM05CU70M2,400 W pour LXM05AD10M3X,400 W pour LXM05AD14N4,400 W pour LXM05BD10M3X,400 W pour LXM05BD14N4,400 W pour LXM05CD10M3X,400 W pour LXM05CD14N4 |
| Vitesse nominale | 1500 tr/mn pour LXM05AD10F1,1500 tr/mn pour LXM05BD10F1,1500 tr/mn pour LXM05CD10F1,3000 tr/mn pour LXM05AD10M2,3000 tr/mn pour LXM05BD10M2,3000 tr/mn pour LXM05CD10M2,3000 tr/mn pour LXM05CU70M2,6000 tr/mn pour LXM05AD10M3X,6000 tr/mn pour LXM05AD14N4,6000 tr/mn pour LXM05BD10M3X,6000 tr/mn pour LXM05BD14N4,6000 tr/mn pour LXM05CD10M3X,6000 tr/mn pour LXM05CD14N4 |
| Vitesse mécanique maximale | 8000 tr/mn |
| Compatibilité produit | LXM05AD10F1 à 115 V monophasé,LXM05AD10M2 à 230 V monophasé,LXM05AD10M3X à 230 V triphasé,LXM05AD14N4 à 400/480 V triphasé,LXM05BD10F1 à 115 V monophasé,LXM05BD10M2 à 230 V monophasé,LXM05BD10M3X à 230 V triphasé,LXM05BD14N4 à 400/480 V triphasé,LXM05CD10F1 à 115 V monophasé,LXM05CD10M2 à 230 V monophasé,LXM05CD10M3X à 230 V triphasé,LXM05CD14N4 à 400/480 V triphasé,LXM05CU70M2 à 230 V monophasé |
| Extrémité d'arbre | à l''aide des touches |
| Degré de protection IP | IP56 |
| Type de codeur | SinCos Hiperface à un tour |
| Résolution du retour vitesse | 131 072 points/tour |
| Frein de parking | avec |
| Support de montage | bride conforme à la norme internationale |
| Raccordement électrique | connecteurs droits |
| Couple nominal | 0,64 N.m pour LXM05AD10M3X,0,64 N.m pour LXM05AD14N4,0,64 N.m pour LXM05BD10M3X,0,64 N.m pour LXM05BD14N4,0,64 N.m pour LXM05CD10M3X,0,64 N.m pour LXM05CD14N4,0,7 N.m pour LXM05AD10M2,0,7 N.m pour LXM05BD10M2,0,7 N.m pour LXM05CD10M2,0,7 N.m pour LXM05CU70M2,0,73 N.m pour LXM05AD10F1,0,73 N.m pour LXM05BD10F1,0,73 N.m pour LXM05CD10F1 |
| Nombre de pôles | 10 |
| Force radiale maximale Fr | 130 N à 1000 tr/mn,86 N à 6000 tr/mn,87 N à 5000 tr/mn,89 N à 4000 tr/mn,91 N à 3000 tr/mn,96 N à 2000 tr/mn |
Voir la fiche
Référence : SCHBRH0572P31F1A
Marque : Schneider-Electric
