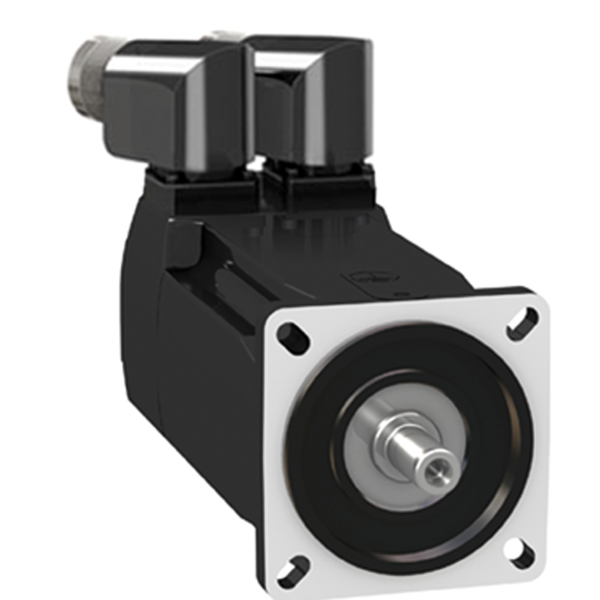

Schneider electric moteur 70mm iec 1,4nm ip54 400w lisse enc. sincos multit.16 conn.ang. frein
SCHBMH0701P07F2A - Schneider Electric
2176.19 € TTC
Eco participation : 0.06 €
Eco participation : 0.06 €
Marque : Schneider Electric
Référence : BMH0701P07F2A
EAN : 3606485193489
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMH0701P07F2A
EAN : 3606485193489
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 4352 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BMH
- Maximum mechanical speed : 8000 Tr/mn
- Couple continu à l'arrêt : 1.4 N.m pour LXM32.D12N4 3 A à 400 V triphasé / 1.4 N.m pour LXM32.D12N4 3 A à 480 V triphasé / 1.2 N.m pour LXM32.U60N4 1.5 A à 400 V triphasé / 1.2 N.m pour LXM32.U60N4 1.5 A à 480 V triphasé
- Couple crête à l'arrêt : 4.2 N.m pour LXM32.U60N4 1.5 A à 400 V triphasé / 4.2 N.m pour LXM32.U60N4 1.5 A à 480 V triphasé / 4.2 N.m pour LXM32.D12N4 3 A à 400 V triphasé / 4.2 N.m pour LXM32.D12N4 3 A à 480 V triphasé
- Puissance de sortie nominale : 700 W pour LXM32.D12N4 3 A à 400 V triphasé / 700 W pour LXM32.D12N4 3 A à 480 V triphasé / 350 W pour LXM32.U60N4 1.5 A à 400 V triphasé / 350 W pour LXM32.U60N4 1.5 A à 480 V triphasé
- Couple nominal : 1.1 N.m pour LXM32.U60N4 1.5 A à 400 V triphasé / 1.1 N.m pour LXM32.U60N4 1.5 A à 480 V triphasé / 1.3 N.m pour LXM32.D12N4 3 A à 400 V triphasé / 1.3 N.m pour LXM32.D12N4 3 A à 480 V triphasé
- Vitesse nominale : 5000 tr/mn pour LXM32.D12N4 3 A à 400 V triphasé / 3000 tr/mn pour LXM32.U60N4 1.5 A à 480 V triphasé / 5000 tr/mn pour LXM32.D12N4 3 A à 480 V triphasé / 3000 tr/mn pour LXM32.U60N4 1.5 A à 400 V triphasé
- Compatibilité produit : LXM32.U60N4 à 400...480 V triphasé / LXM32.D12N4 à 400...480 V triphasé
- Extrémité d'arbre : Inexploité
- Degré de protection ip : IP54 (standard)
- Résolution du retour vitesse : 32768 points/turn x 4096 turns
- Frein de parking : Avec
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 32
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 1.78 A
- Alimentation continue : 1.05 W
- Courant maximal irms : 6 A pour LXM32.U60N4 / 6 A pour LXM32.D12N4
- Courant permanent maximum : 5.97 A
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 11 mm
- Longueur de l'axe : 23 mm
- Type de rétroaction : Multiturn SinCos Hiperface
- Couple statique : 3 N.m (frein de parking)
- Taille bride moteur : 70 mm
- Nombre de taille moteur : 1
- Constante de couple : 0.79 N.m/A à 120 °C
- Constante de fem arrière : 50.72 V/krpm à 120 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 0.7 kg.cm²
- Résistance du stator : 8.3 Ohm à 20 °C
- Inductance du stator : 23.4 mH à 20 °C
- Constante de temps électrique du stator : 2.8 ms à 20 °C
- Force radiale maximale fr : 360 N à 6000 Tr/mn / 380 N à 5000 Tr/mn / 410 N à 4000 Tr/mn / 460 N à 3000 Tr/mn / 520 N à 2000 Tr/mn / 660 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Puissance d'accrochage des freins : 7 W
- Type de refroidissement : Convection naturelle
- Longueur : 161 mm
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 82 mm
- Masse du produit : 2.6 kg
Référence Schneider Electric BMH0701P07F2A / SCHBMH0701P07F2A
Caractéristiques techniques du produit :
| Moteur électrique | |
|---|---|
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 1,5 A |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Vitesse de rotation assignée à fréquence assignée | 8000,0 1/min |
| Puissance nominale à fréquence assignée | 0,35 kW |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 1,1 kN |
| Matériau du boîtier/corps | Autre |
