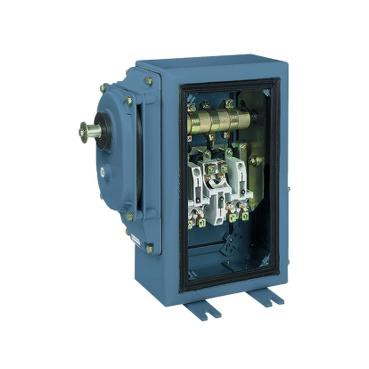

SELECTEUR DE POSITION

Description

Caractéristiques principales :

Gamme de produits : XR et XF
Fonction produit : Commutateur de fin de course à vis haute résistance à un étage
Nom abrégé de l'appareil : XR2
Application spécifique du produit : Contrôle du niveau de liquide dans les systèmes de pompageContrôle de pos. de pièces mobiles de levage/équipement de manutention
Matière : Tôle d'acier (boîtier)
Type d'unité de commande : Arbre d'entraînement, embouts avec clé pour pignon et rondelle
Vitesse de rotation maximale : 200 Tr/mn de arbre d'entraînement d'entrée
Nombre théorique de tours : 10 de arbre d'entraînement d'entrée
Nombre de pôles : 1

Caractéristiques complémentaires :

Durée de vie mécanique : 10000000 cycle
Nombre de tours :
Pas de la vis du tambour : 4 mm
Rayon aiguille commande : 40 mm
Longueur de la course hélicoïdale développée : 4 mm
Angle de fixation différentielle : 30 ° actionneurs de contact mesurés au doigt
Précision de répétition : 0,02 % sur le point de déclenchement
Nombre de dents : 16 (pignon C)26 (pignon B)49 (pignon A)59 (pignon D)
Nombre réel de tours : 11.739 (arbre d'entraînement d'entrée)
Description des contacts : 5 NF
Fonctionnement des contacts : À action brusque
[ie] courant assigné d'emploi : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1
[ithe] courant thermique d'emploi sous enveloppe : 20 A
[ui] tension assignée d'isolement : 500 V se conformer à EN/IEC 60947-1600 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
Résistance entre bornes :
Protection contre les courts-circuits : 20 A cartouche fusible type gG
Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 2 x 1,5 mm² avec ou sans emboutBorniers à vis-étrier, capacité de raccordement: 2 x 2,5 mm² sans embout
Durée de vie électrique : 10000000 cycle AC-15 50/60 Hz inductiveà 12 V, 220 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 127 V, 740 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 220 V, 750 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 24 V, 440 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 380 V, 750 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 48 V, 600 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz inductiveà 500 V, 750 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 12 V, 220 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 127 V, 500 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 220 V, 500 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 24 V, 350 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 380 V, 520 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 48 V, 450 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle AC-15 50/60 Hz résistiveà 500 V, 520 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 110 V, 330 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 12 V, 220 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 220 V, 280 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 24 V, 450 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 440 V, 240 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 inductiveà 48 V, 400 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 110 V, 35 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 12 V, 55 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 220 V, 32 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 24 V, 45 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 440 V, 30 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-110000000 cycle DC-13 résistiveà 48 V, 38 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 12 V, 240 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 127 V, 1900 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 220 V, 2200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 24 V, 450 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 380 V, 2200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 48 V, 800 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz inductiveà 500 V, 2200 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 12 V, 240 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 127 V, 1300 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 220 V, 1500 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 24 V, 450 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 380 V, 1500 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 48 V, 800 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle AC-15 50/60 Hz résistiveà 500 V, 1500 VA, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 110 V, 330 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 12 V, 220 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 220 V, 280 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 24 V, 450 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 440 V, 240 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 inductiveà 48 V, 400 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 110 V, 95 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 12 V, 135 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 220 V, 90 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 24 V, 115 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 440 V, 85 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-13000000 cycle DC-13 résistiveà 48 V, 105 W, cadence de fonctionnement 3600 cyc/h, facteur de charge 0.5 EN/IEC 60947-5-1
Entrée de câble : Plaque de fouloir amovible
Poids : 12 kg
