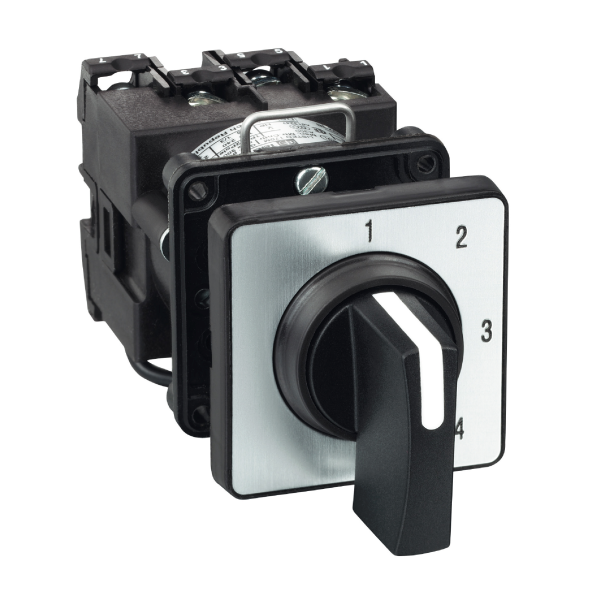

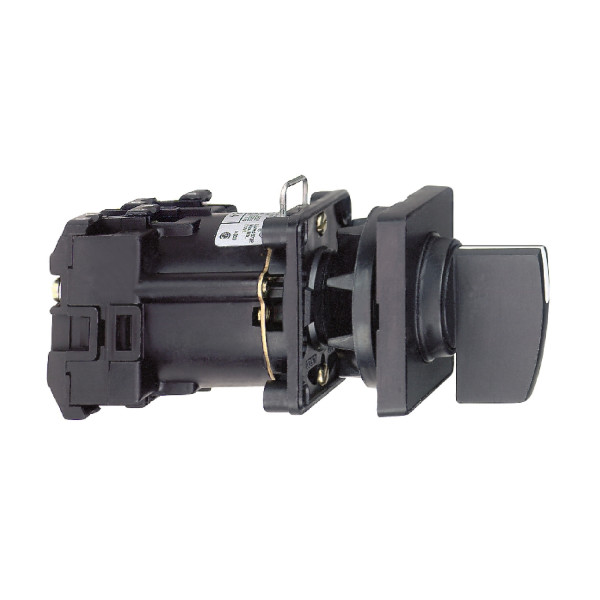

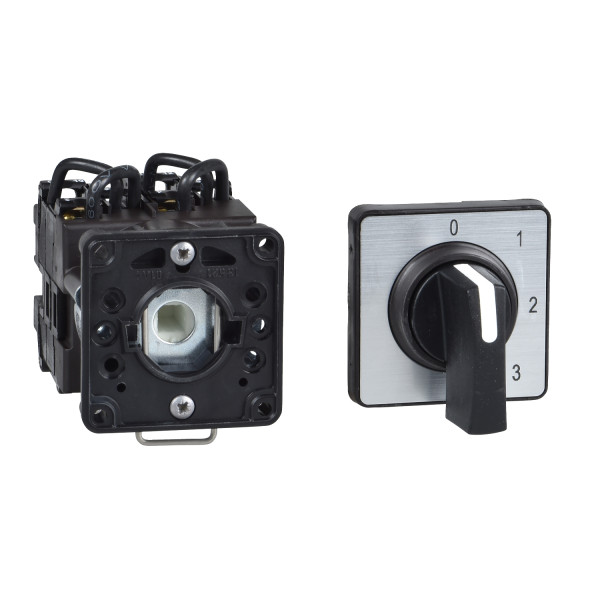

Schneider Electric Sélecteur à Gradins à Came 1 Pôle 45° 12 A Fixation Diam22 Mm

5,0 (1)

34,7417 € HT 41,69 € TTC

Marque Schneider Electric

Référence K1D004NCH

EAN 3389110978858

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony K
  • Type de produit ou de composant : Commutateur à came complet
  • Nom de composant : K1
  • [ith] courant thermique conventionnel : 12 A
  • Montage du produit : Montage avant
  • Mode de fixation : Trou Ø 22 mm
  • Type de tête du contrôleur à came : Avec plastron 45 x 45 mm
  • Type d'unité de commande : Noir poignée, longueur = 35 mm
  • Cadenassage de la commande rotative : Sans
  • Présentation de l'étiquette : Avec métallisé marquage, 1 - 2 - 3 - 4 noir marquage
  • Fonction du commutateur : Interrupteur progressif
  • Rappel : Sans
  • Position 0 : Sans position Off
  • Description des pôles : 1P
  • Positions angulaires : Droite : 0° - 45° - 90° - 135°
  • Degré de protection ip : IP65 conformément à IEC 529 / IP65 conformément à NF C 20-010
Caractéristiques complémentaires :
  • Type d'enclenchements : 4
  • Angle de commutation : 45 °
  • [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
  • [ithe] courant thermique d'emploi sous enveloppe : 10 A
  • Puissance assignée d'emploi en w : 10500 W AC-21/500...660 V 3 phases conformément à IEC 947-3 / 1100 W AC-3/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-23A/230 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/400 V monophasé conformément à IEC 947-3 / 1500 W AC-3/400 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/500 V 3 phases conformément à IEC 947-3 / 1500 W AC-3/690 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/400 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/500 V 3 phases conformément à IEC 947-3 / 2200 W AC-23A/690 V 3 phases conformément à IEC 947-3 / 4800 W AC-21/230 V 3 phases conformément à IEC 947-3 / 600 W AC-3/230 V monophasé conformément à IEC 947-3 / 8300 W AC-21/400 V 3 phases conformément à IEC 947-3
  • [ie] courant assigné d'emploi en ac : 1 A à 500 V AC-15 conformément à IEC 947-5-1 / 2 A à 400 V AC-15 conformément à IEC 947-5-1 / 3 A à 230 V AC-15 conformément à IEC 947-5-1 / 1.8 A à 690 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 500 V AC-3 3 phases conformément à IEC 947-3 / 2.8 A à 690 V AC-23A 3 phases conformément à IEC 947-3 / 3.3 A à 400 V AC-3 3 phases conformément à IEC 947-3 / 3.8 A à 500 V AC-23A 3 phases conformément à IEC 947-3 / 4.6 A à 230 V AC-3 3 phases conformément à IEC 947-3 / 4.8 A à 400 V AC-23A 3 phases conformément à IEC 947-3 / 5.6 A à 230 V AC-23A 3 phases conformément à IEC 947-3
  • Durée de vie électrique : 1000000 cycle AC-15 / 1000000 cycle AC-21 / 500000 cycle AC-23 / 500000 cycle AC-3
  • Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
  • Courant de court-circuit : 10000 A
  • Protection contre les courts-circuits : 16 A par cartouche fusible, type gG
  • [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 947-1
  • Fonctionnement des contacts : À action dépendante
  • Ouverture positive : Avec
  • Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
  • Durée de vie mécanique : 1000000 cycle
  • Largeur hors tout cao : 45 mm
  • Hauteur hors tout cao : 50 mm
  • Profondeur hors tout cao : 59 mm
  • Masse du produit : 0.16 kg
Référence : SCHK1D004NCH (Schneider-Electric)

Ancien produit : Telemecanique K1D004NCH

Ils ont aussi acheté...

Legrand

LEG092022

Boîte de dérivation 105x105x55 Legrand Plexo étanche 7 embouts Gris IP55/IK07

5,0 (4)

En stock
596 produit(s) disponible(s)

3,85 € HT 4,62 € TTC

Schneider Electric

SCHXB5AA31

Harmony bouton-poussoir vert Ø22 - à impulsion affleurant - 1F

En stock
17 produit(s) disponible(s)

8,9917 € HT 10,79 € TTC

Legrand

LEG068112

Enjoliveur blanc Legrand Céliane pour prise de courant 2P+T à puits

4,7 (15)

En stock
1680 produit(s) disponible(s)

0,9833 € HT 1,18 € TTC

-26%

Schneider Electric

SCHXB5AD21

Bouton tournant Ø22 Schneider Harmony XB5 à manette 2 positions fixes noir 1F

5,0 (1)

Offre limitée
51 produit(s) disponible(s)

8,2917 € HT 9,95 € TTC

6,10 € HT 7,32 € TTC

-44%

Schneider Electric

SCHXB5AVB3

Voyant lumineux LED Schneider XB5AVB3 – vert Ø22 mm – 24 V – montage à vis étrier – Harmony XB5

Offre limitée
7 produit(s) disponible(s)

11,4833 € HT 13,78 € TTC

6,4583 € HT 7,75 € TTC

Schneider Electric

SCHMUR35022

Double Va-et-Vient Gris Mureva Styl Schneider Electric – En Saillie – IP55 - IK08 - Connexion Automatique

En stock
24 produit(s) disponible(s)

14,4417 € HT 17,33 € TTC

Les avis clients

Découvrir les 1 avis

Schneider Sélecteur

Pas de problème avec le matériel. Et livraison rapide.

DIDIER G, le 23/06/2021 à 18:32

Caractéristiques techniques

Modèle Commutateur multi-positions
Puissance de fonctionnement nominale, ac-3, 400 v 1,5 kW
Courant permanent nominal (iu) 12 A
Nombre de pôles 1
Courant de fonctionnement nominal ca-3, 400 v 3,3 A
Avec position 0 Non
Avec retour automatique à la position 0 Non
Classe de protection (ip), face avant Ip65/ip67
Type de raccordement du circuit principal Raccordement à vis
Finition de l'élément d'actionnement Poignée tournante longue
Convient pour montage au sol Non
Adapté à une fixation frontale Oui
Adapté à un montage en distributeur Non
Adapté à un montage intermédiaire Oui
Appareil complet dans un boîtier Oui
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
