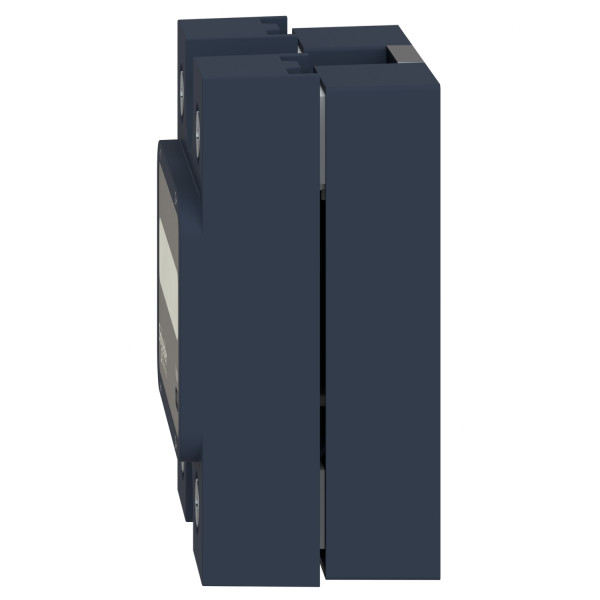

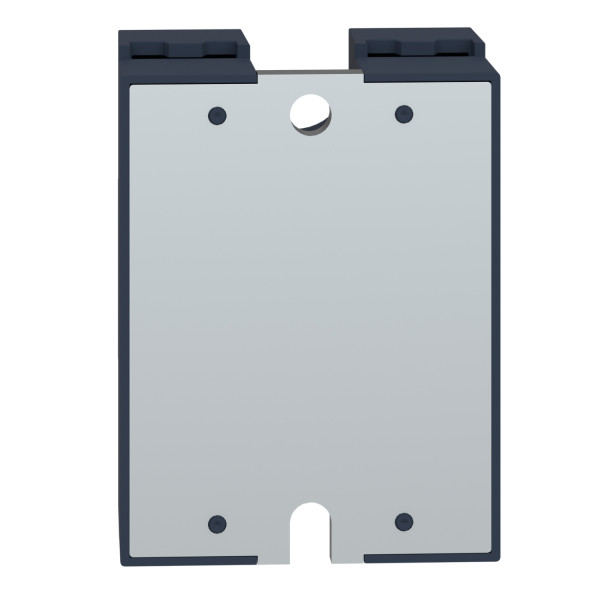

SCHSSP1D425BDT - Schneider Electric
78.82 € TTC
Marque : Schneider Electric
Référence : SSP1D425BDT
EAN : 3606485442013
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : SSP1D425BDT
EAN : 3606485442013
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 157 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Désignation :
- Relais Statiques
- Gamme de produits : Zelio Relay
- Fonction produit : Relais statique
- Équipement fournis : Thermal pad
- Nom abrégé de l'appareil : SSP1
- Support de montage : Panneau
- Nombre de phases réseau : Monophasé
- Description des contacts : 1 "F"
- [in] courant nominal : 25 A
- Type de sortie statique : Sortie Mosfet, DC switching
- Tension circuit de commande : 3.5...32 V c.c.
- Tension de commutation : <= 1 V c.c. arrêt, >= 3.5 V c.c. marche
- Temps de réponse : 0,1 ms marche, 0,1 ms arrêt
- Limites du courant d'entrée : 10...15 mA
- Tension de sortie : 1...150 V DC
- Courant de charge : 0...25 A
- Courant de pointe : <= 106 A pour 10 ms
- Type de dispositif de protection : Type 1 - 25 A miniature circuit breaker (MCB) - curve B, Type 2 - 13 A miniature circuit breaker (MCB) - curve B
- Courant de fuite : <= 0.3 mA arrêt
- Tension de déchet : 2.1 V en marche
- Résistance d'isolement : 1000 M?à 500 V DC
- Capacitance unbalance : 50 pF pour entrée/sortie
- Tenue diélectrique : 2.5 kV AC pour entrée/sortie, 2.5 kV AC pour input or output to case
- [uimp] tension assignée de tenue aux chocs : 2.5 kV output to case
- Couple de serrage : 2...2.2 N.m pour sortie, 1.5...1.7 N.m pour entrée
- Mode de raccordement : Connecteurs pour étiquettes à fourche : 9.2 x 4 mm pour entrée, Cosses à anneau : 9.2 x 4 mm pour entrée, Connecteurs pour étiquettes à fourche : 11.7 x 4.5 mm pour sortie, Cosses à anneau : 11.7 x 4.5 mm pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) avec embout pour entrée, Bornes à vis : 0.5...5.26 mm², (AWG 20...AWG 10) avec embout pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) sans embout pour entrée, Bornes à vis : 0.5...8.26 mm², (AWG 20...AWG 8) sans embout pour sortie
- Thermal resitance : 0,22 °C/W junction to case
- Thermal impedance : 0.48 °C-in²/W at 25 psi
- Signalisation locale : LED, green for input
- Degré de protection ip : IP20
- Poids : 89.2 g
Référence Schneider Electric SSP1D425BDT / SCHSSP1D425BDT
Caractéristiques techniques du produit :
| Relais statique | |
|---|---|
| Nombre de phases | 1 |
| Adapté à un montage sur rail | Non |
| Tension d'alimentation de courant nominal us cc | 32 V |
| Tension d'alimentation de courant nominal us cc | 3,5 V |
| Tension de fonctionnement | 1 V |
| Tension de fonctionnement | 1 V |
| Type de tension d'actionnement | Ac/dc |
| Commutation au passage à zéro | Non |
| Courant de fonctionnement nominal à ca-1 | 25 A |
| Courant de fonctionnement nominal à ca-3 | 25 A |
| Courant de fonctionnement nominal à ca-51 | 25 A |
| Courant de fonctionnement nominal à ca-53a | 25 A |
| Courant de fonctionnement nominal à ca-53b | 25 A |
