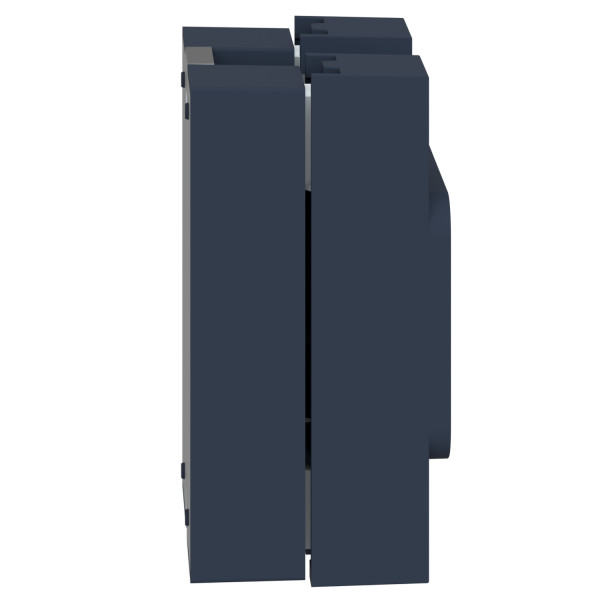

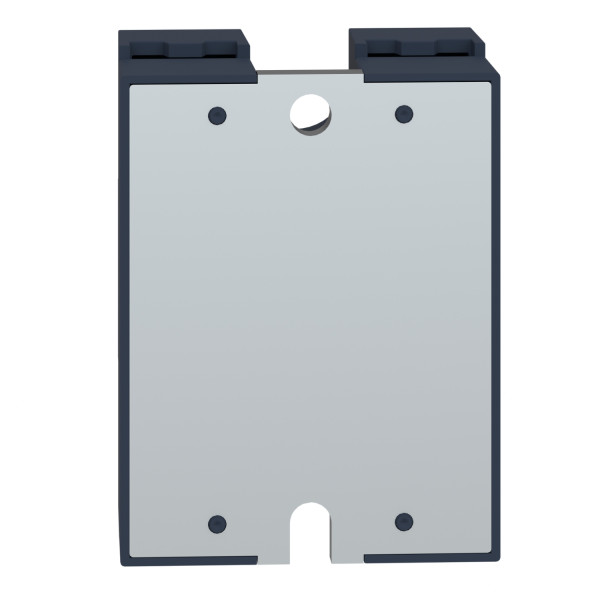

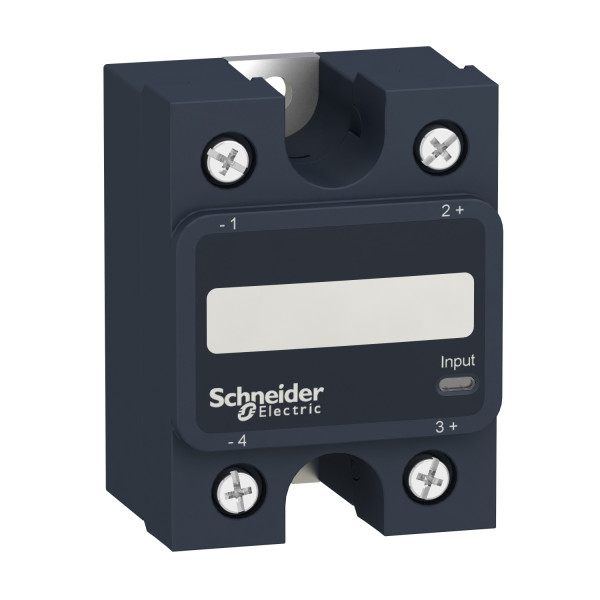

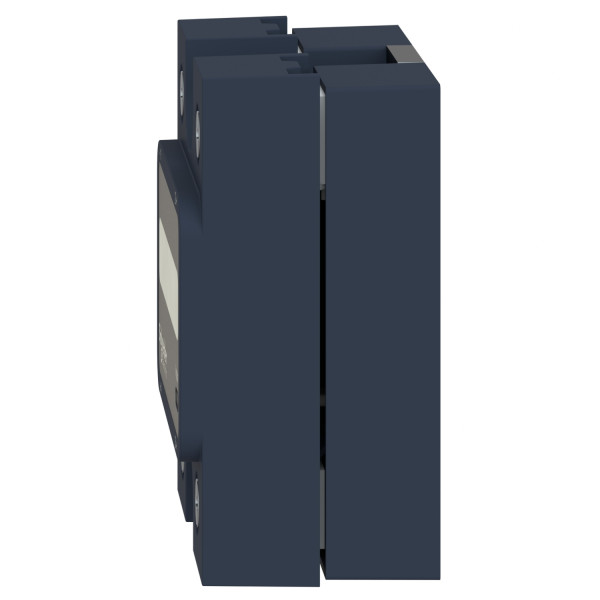

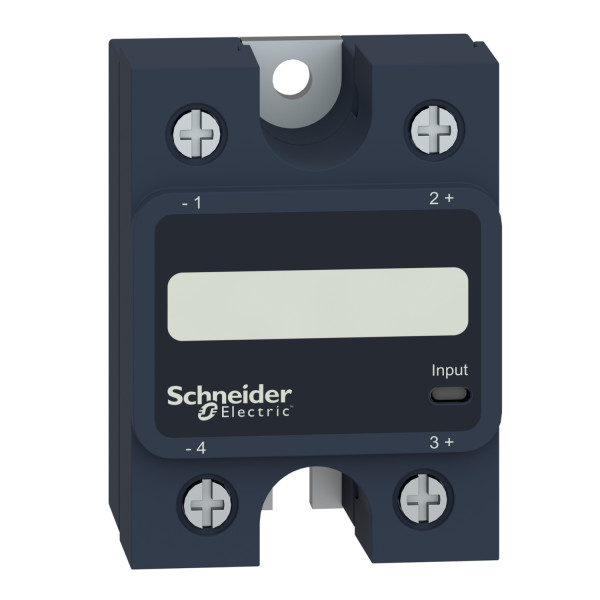

SCHSSP1A110BD - Schneider Electric
52.54 € TTC
Marque : Schneider Electric
Référence : SSP1A110BD
EAN : 3606485441849
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : SSP1A110BD
EAN : 3606485441849
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 105 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Désignation :
- Relais Statiques
- Gamme de produits : Zelio Relay
- Fonction produit : Relais statique
- Nom abrégé de l'appareil : SSP1
- Support de montage : Panneau
- Nombre de phases réseau : Monophasé
- Description des contacts : 1 "F"
- [in] courant nominal : 10 A
- Type de sortie statique : Commutation tension nulle, SCR output
- Tension circuit de commande : 3...32 V c.c.
- Tension de commutation : <= 1 V c.c. arrêt, >= 3 V c.c. marche
- Temps de réponse : 0,5 cycle marche, 0,5 cycle arrêt
- Limites du courant d'entrée : 10 mAà 12 V DC
- Tension de sortie : 24...300 V AC
- Courant de charge : 0.15...10 A
- Tension absolue maximale : 600 V
- Courant de pointe : <= 120 A pour 16.6 ms
- Maximum i²t pour la fusion : 60 A².s pour 8.33 ms à 60 Hz half cycle, 66 A².s pour 10 ms à 50 Hz half cycle
- Type de dispositif de protection : Type 1 - 13 A miniature circuit breaker (MCB) - curve B, Type 2 - 10 A miniature circuit breaker (MCB) - curve B
- Courant de fuite : <= 1 mA arrêt
- Tension de déchet : 1.15 V on-state
- Dv/dt : 500 V/µs arrêt à tension maximum
- Facteur de puissance : 0.5 with maximum load
- Puissance moteur hp : 0.5 hp 120 V AC, 1 hp 240 V AC
- Résistance d'isolement : 1000 M?à 500 V DC
- Capacitance unbalance : 10 pF pour entrée/sortie
- Tenue diélectrique : 4 kV AC pour entrée/sortie, 4 kV AC pour input or output to case
- [uimp] tension assignée de tenue aux chocs : 6 kV output to case, 6 kV input to output
- Couple de serrage : 2...2.2 N.m pour sortie, 1.5...1.7 N.m pour entrée
- Mode de raccordement : Connecteurs pour étiquettes à fourche : 9.2 x 4 mm pour entrée, Cosses à anneau : 9.2 x 4 mm pour entrée, Connecteurs pour étiquettes à fourche : 11.7 x 4.5 mm pour sortie, Cosses à anneau : 11.7 x 4.5 mm pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) avec embout pour entrée, Bornes à vis : 0.5...5.26 mm², (AWG 20...AWG 10) avec embout pour sortie, Bornes à vis : 0.2...3.3 mm², (AWG 24...AWG 12) sans embout pour entrée, Bornes à vis : 0.5...8.26 mm², (AWG 20...AWG 8) sans embout pour sortie
- Thermal resitance : 1.03 °C/W junction to case
- Signalisation locale : LED, green for input
- Degré de protection ip : IP20
- Poids : 89.2 g
Référence Schneider Electric SSP1A110BD / SCHSSP1A110BD
Caractéristiques techniques du produit :
| Relais statique | |
|---|---|
| Nombre de phases | 1 |
| Adapté à un montage sur rail | Non |
| Tension d'alimentation de courant nominal us cc | 3 V |
| Tension d'alimentation de courant nominal us cc | 32 V |
| Tension de fonctionnement | 24 V |
| Tension de fonctionnement | 300 V |
| Type de tension d'actionnement | Ac/dc |
| Commutation au passage à zéro | Non |
| Tension d'alimentation de courant nominal us à ca 50 hz | 300 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 300 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Courant de fonctionnement nominal à ca-1 | 10 A |
| Courant de fonctionnement nominal à ca-3 | 10 A |
| Courant de fonctionnement nominal à ca-51 | 10 A |
| Courant de fonctionnement nominal à ca-53a | 10 A |
| Courant de fonctionnement nominal à ca-53b | 10 A |
