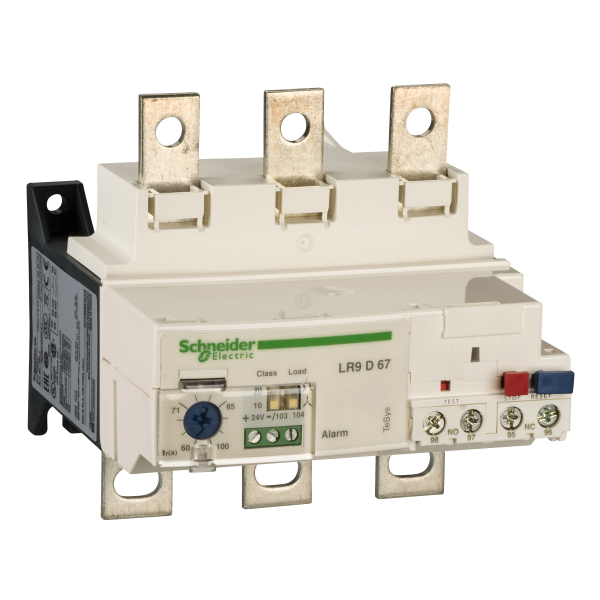

Relais de protection thermique moteur tesys - 60..100 a- classe 10
SCHLR9D67 - Schneider Electric
704.75 € TTC
Marque : Schneider Electric
Référence : LR9D67
EAN : 3606485335803
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LR9D67
EAN : 3606485335803
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1409 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 10-15 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
- Gamme : TeSys
- Nom du produit : TeSys LRD
- Type de produit ou de composant : Relais de surcharge thermique différentielle
- Nom abrégé d'appareil : LR9D
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1D115 - LC1D150 - NSX circuit breaker
- Type de réseau : AC
- Classe de surcharge thermique : Classe 10 conformément à IEC 60947-4-1 - Classe 20 conformément à IEC 60947-4-1
- Fonction de signalisation : Alarme
- Zone de réglage de protection thermique : 60...100 A
- [ui] tension assignée d'isolement : 1000 V circuit de puissance conformément à IEC 60947-4-1 - 600 V circuit de puissance conformément à CSA - 600 V circuit de puissance conformément à UL
- Fréquence du réseau : 50...60 Hz
- [us] tension d'alimentation : 24 V DC
- Limites de la tension d'alimentation : 17...32 V
- Support de montage : Sous le contacteur - Rail DIN
- Seuil de déclenchement : 1,05 +/- 0,06 pouces alarme conformément à IEC 60947-4-1 - 1,12 +/-0,06 In A désexcitation conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V 50...60 Hz
- Calibre du fusible à associer : 5 A gG pour circuit de signalisation
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 61000-4-5
- Sensibilité à une perte de phase : Déclenchement en 4 s +/- 20 % conformément à IEC 60947-4-1
- Type de commande : Rouge bouton-poussoir STOP - Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Pouvoir de commutation en ma : 0...150 mA
- Tension de déchet : <= 2.5 V régime fermé
- Mode de raccordement : Circuit de puissance : barres - Télécommande : borniers à vis-étrier 1 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble - Télécommande : borniers à vis-étrier 2 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble - Circuit d'alerte : borniers à vis-étrier 1 câble(s) 0.5...1.5 mm² - rigidité du câble: souple - sans extrémité de câble
- Couple de serrage : Circuit d'alerte : 0.45 N.m - sur borniers à vis-étrier - Circuit de puissance : 18 N.m - sur barres screw : M8 - Télécommande : 1.2 N.m - sur borniers à vis-étrier
- Profondeur : 132 mm
- Masse du produit : 0.9 kg
Référence Schneider Electric LR9D67 / SCHLR9D67
Caractéristiques techniques du produit :
| Relais thermique de protection contre les surcharges | |
|---|---|
| Mode de pose | Montage direct/montage séparé |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Autre |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 100,0 A |
| Plage de courant ajustable | 60 A |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Non |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
