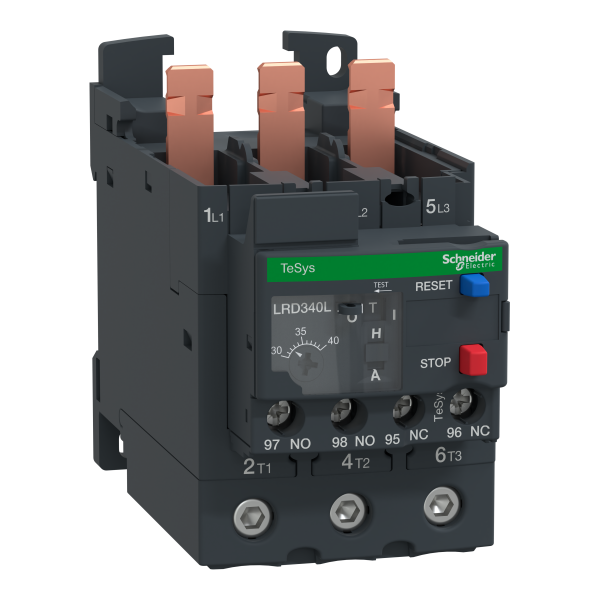

Schneider electric relais de protection thermique 25-40a classe 20, bornier puissance everlink
264.40 € TTC
Marque : Schneider Electric
Référence : LRD340L
EAN : 3389119215565
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LRD340L
EAN : 3389119215565
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 528 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LRD340L
- Gamme : TeSys
- Product name : TeSys LRD
- Type de produit ou de composant : Relais de surcharge thermique différentielle
- Nom abrégé d'appareil : LRD
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1D40A...LC1D65A
- Type de réseau : AC / DC
- Classe de surcharge thermique : Classe 20 conformément à IEC 60947-4-1
- Zone de réglage de protection thermique : 30...40 A
- [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
- Fréquence du réseau : 0...400 Hz
- Support de montage : Sous le contacteur / Rail DIN / Platine
- Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
- Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink
- Hauteur : 70 mm
- Largeur : 55 mm
- Profondeur : 123 mm
- Masse du produit : 0.375 kg
Ancien produit : Telemecanique LRD340L
Référence Schneider Electric LRD340L / SCHLRD340L
Caractéristiques techniques du produit :
Relais thermique de protection contre les surcharges | |
---|---|
Mode de pose | Montage direct/montage séparé |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Classe de déclenchement | Class 20 |
Type de raccordement du circuit principal | Raccordement à vis |
Tension de fonctionnement nominale max. ue | 690,0 V |
Plage de courant ajustable | 30,0 A |
Plage de courant ajustable | 40 A |
Entrée pour fonction de remise à zéro | Non |
Fonction reset automatique | Oui |
Bouton-poussoir de remise à zéro | Oui |
Nombre de contacts auxiliaires à deux directions | 0,0 |
