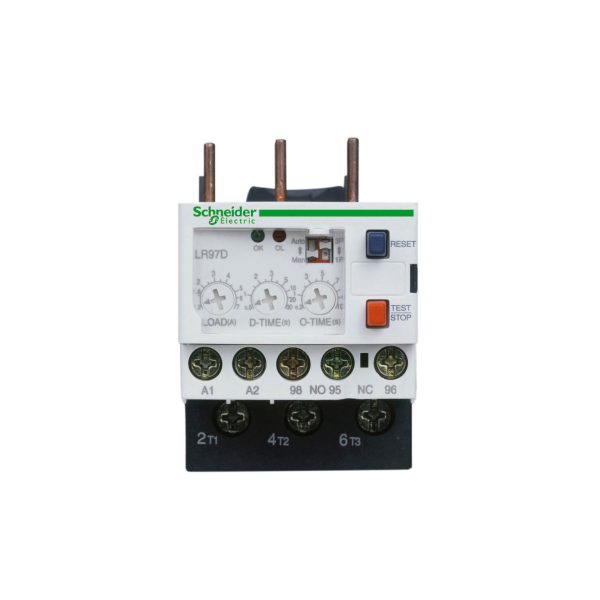

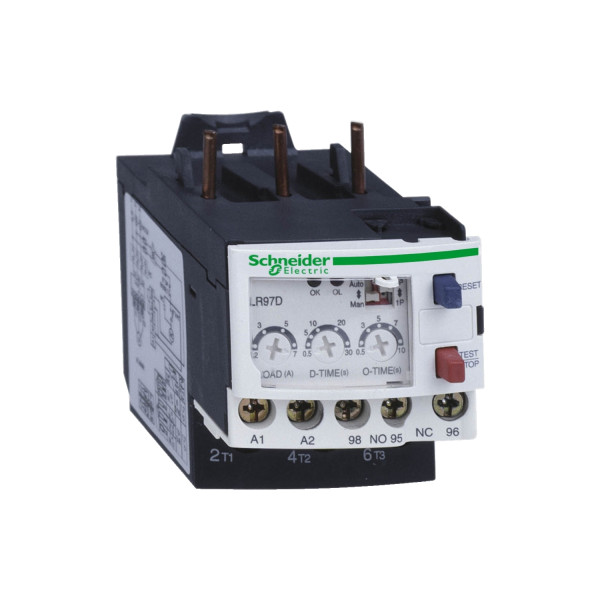

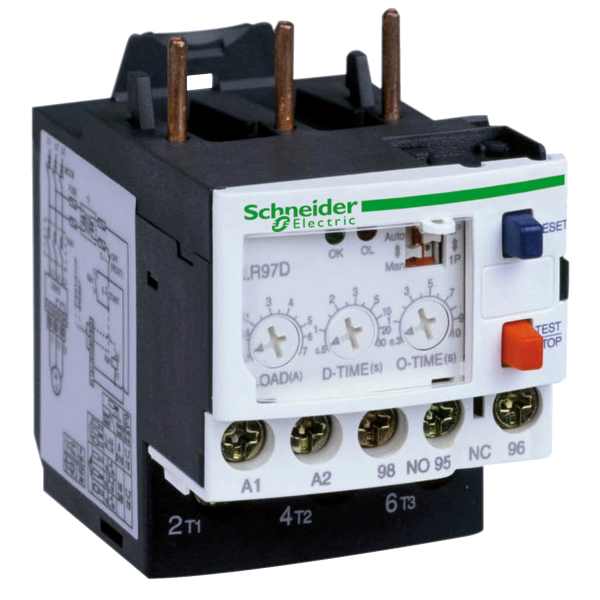

Schneider electric relais elect.5 a 25a
SCHLR97D25B - Schneider Electric
134.03 € TTC
Marque : Schneider Electric
Référence : LR97D25B
EAN : 3389110575866
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LR97D25B
EAN : 3389110575866
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 268 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LR97D25B
- Gamme de produits : TeSys
- Nom abrégé d'appareil : LR97
- Type de produit ou de composant : Relais de surintensité électronique
- Utilisation du relais : Rotor verrouillé, blocage mécanique I > 3 x Isetting / Surcharge Imax > Isetting / Sensibilité au défaut de phase
- Compatibilité produit : LC1D09...D38
- Type de réseau : AC / DC
- [us] tension d'alimentation : 24 V AC/DC
- Zone de réglage de protection thermique : 5...25 A
- [ue] tension assignée d'emploi : 600 V AC 50/60 Hz pour circuit de puissance conformément à CSA / 600 V AC 50/60 Hz pour circuit de puissance conformément à UL / 690 V AC 50/60 Hz pour circuit de puissance conformément à IEC 60947-4-1
- Infos fabricant : Lot de 10
- Fréquence du réseau : 50...60 Hz
- Support de montage : Direct sur le contacteur / Rail
- Seuil de déclenchement : 5...21 A
- Tenue aux ondes de choc : 6 kV conformément à IEC 61000-4-5
- Description des contacts : 1 ''O'' / 1 "F"
- [ith] courant thermique conventionnel : 3 A pour télécommande
- Type de protection : Fusible BS 0,125 - pour télécommande / Disjoncteur GB2 0,125 - pour télécommande / Fusible gG 0,125 - pour télécommande
- Puissance maximum : 28 W à 110 V DC conformément à IEC 60947 / 28 W à 220 V DC conformément à IEC 60947 / 55 W à 24 V DC conformément à IEC 60947 / 55 W à 48 V DC conformément à IEC 60947 / 140 VA à 48 V AC conformément à IEC 60947 / 360 VA à 110 V AC conformément à IEC 60947 / 360 VA à 220 V AC conformément à IEC 60947 / 70 VA à 24 V AC conformément à IEC 60947
- [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Sensibilité à une perte de phase : < 3 s
- Remise à zéro : Remise à zéro automatique 120 s fixe / Électrique par l'interruption de l'alimentation électrique pendant au moins 0,1 s / Réinitialisation manuelle
- Gamme de temps : 0,2 à 10 s - bouton temporel O / 0,3 à 10 s - bouton temporel O / 0,5 à 30 s - bouton temporel D
- Fonction de signalisation : 2 DELs
- Mode de raccordement : Control circuit : cable 1 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : cable 1 cable 1...25 mm² - cable stiffness: flexible - without cable end / Power circuit : cable 1 cable 1...4 mm² - cable stiffness: flexible - with cable end / Power circuit : cable 1 cable 1.5...10 mm² - cable stiffness: flexible - without cable end / Power circuit : lug-clamp 1 cable 1...4 mm² - cable stiffness: flexible - with cable end / Power circuit : lug-clamp 1 cable 1.5...10 mm² - cable stiffness: flexible - without cable end / Control circuit : cable 2 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : cable 2 cable 1...25 mm² - cable stiffness: flexible - without cable end / Control circuit : lug-clamp 1 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : lug-clamp 1 cable 1...25 mm² - cable stiffness: flexible - without cable end / Control circuit : lug-clamp 2 cable 1...25 mm² - cable stiffness: flexible - with cable end / Control circuit : lug-clamp 2 cable 1...25 mm² - cable stiffness: flexible - without cable end
- Couple de serrage : Télécommande : 0.6...1.2 N.m - sur pince à cosse / Circuit de puissance : 2 N.m - sur câble
- Hauteur : 67.5 mm
- Largeur : 45 mm
- Profondeur : 67.5 mm
- Masse du produit : 0.172 kg
Ancien produit : Telemecanique LR97D25B
Référence Schneider Electric LR97D25B / SCHLR97D25B
Caractéristiques techniques du produit :
| Relais électronique de protection contre les surcharges | |
|---|---|
| Mode de pose | Montage direct |
| Nombre de contacts auxiliaires à deux directions | 1,0 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Classe de déclenchement | Ajustable |
| Type de raccordement du circuit principal | Raccordement à vis |
| Plage de courant ajustable | 25,0 A |
| Plage de courant ajustable | 5 A |
| Type de tension d'actionnement | Ac/dc |
| Entrée pour fonction de remise à zéro | Oui |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
