Relais protect 17-25

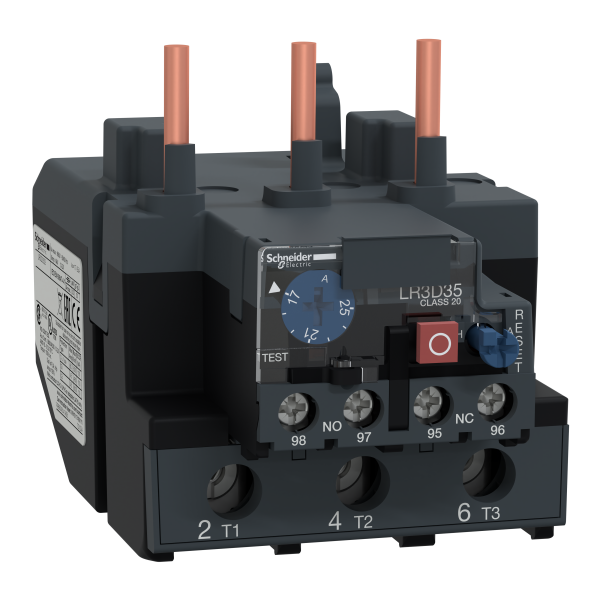

SCHLR3D3522 - Schneider Electric
520.10 € TTC
Marque : Schneider Electric
Référence : LR3D3522
EAN : 3606485335896
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LR3D3522
EAN : 3606485335896
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1040 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 12-17 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
- Gamme : TeSys
- Nom du produit : TeSys LRD
- Type de produit ou de composant : Non differential thermal overload relay
- Nom abrégé d'appareil : LR3D
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1D80 - LC1D95
- Type de réseau : AC - DC
- Classe de surcharge thermique : Classe 20 conformément à IEC 60947-4-1
- Zone de réglage de protection thermique : 17...25 A
- [ui] tension assignée d'isolement : 1000 V circuit de puissance conformément à IEC 60947-4-1 - 600 V circuit de puissance conformément à CSA - 600 V circuit de puissance conformément à UL
- Fréquence du réseau : 0...400 Hz
- Support de montage : Sous le contacteur
- Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
- Type de commande : Rouge bouton-poussoir STOP - Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Mode de raccordement : Circuit de puissance : borniers à vis-étrier 1 câble(s) 4...35 mm² - rigidité du câble: souple - sans extrémité de câble - Circuit de puissance : borniers à vis-étrier 1 câble(s) 4...35 mm² - rigidité du câble: souple - avec extrémité de câble - Circuit de puissance : borniers à vis-étrier 1 câble(s) 4...35 mm² - rigidité du câble: rigide - sans extrémité de câble - Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble - Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble - Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - Circuit de puissance : 9 N.m - sur borniers à vis-étrier
- Largeur : 75 mm
- Profondeur : 121 mm
- Masse du produit : 0.535 kg
Référence Schneider Electric LR3D3522 / SCHLR3D3522
Caractéristiques techniques du produit :
| Relais thermique de protection contre les surcharges | |
|---|---|
| Mode de pose | Montage direct/montage séparé |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Class 20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 25,0 A |
| Plage de courant ajustable | 17 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
