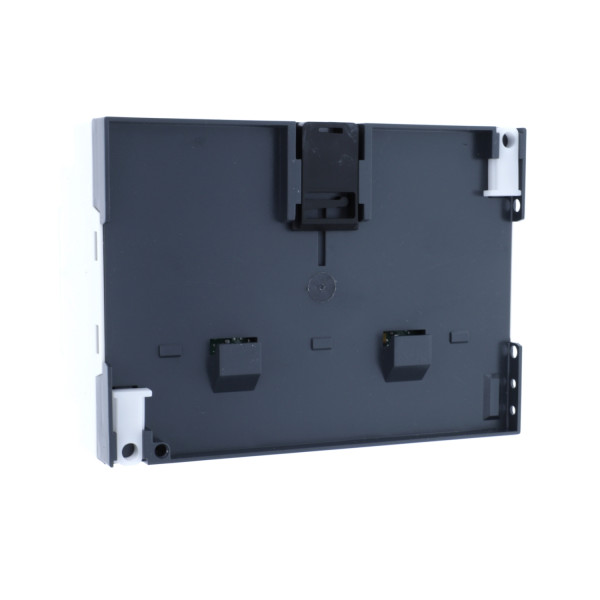

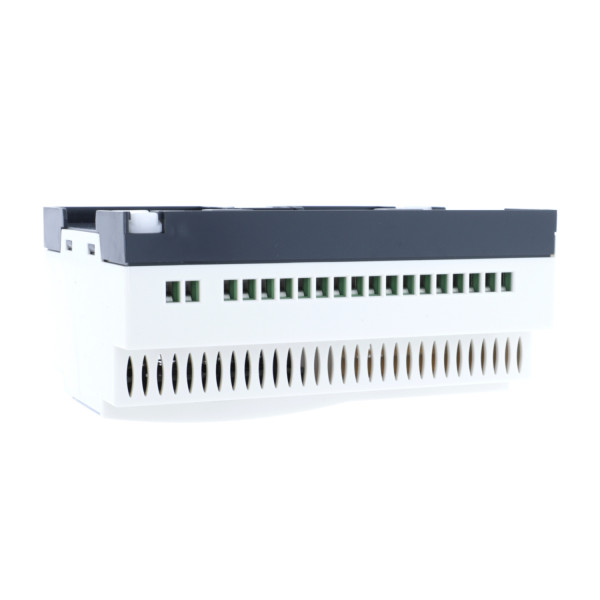

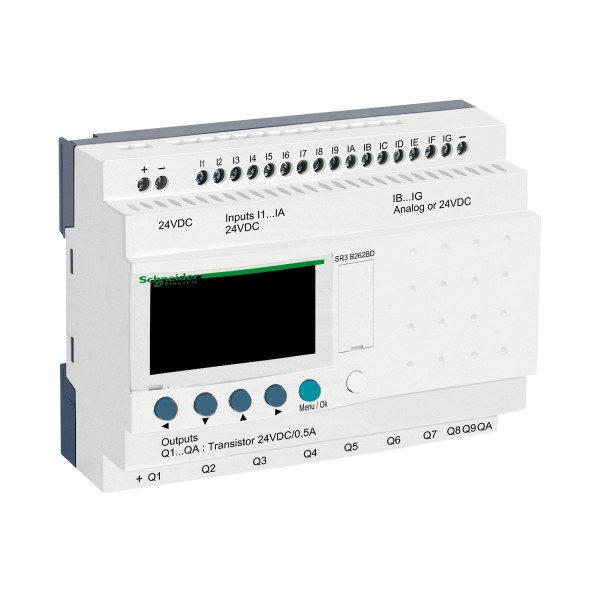

Ml 26 e/s transistor 24vdc ecran & horl
361.78 € TTC
Marque : Schneider Electric
Référence : SR3B262BD
EAN : 3389110549997
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : SR3B262BD
EAN : 3389110549997
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 723 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique SR3B262BD
- Gamme de produits : Zelio Logic
- Type de produit ou de composant : Relais intelligent modulaire
- Affichage local : Avec
- Nombre de lignes de schéma de contrôle : <= 200 avec FBD programmation / 120 avec Ladder programmation
- Temps de cycle : 6...90 ms
- Temps de sauvegarde : 10 ans à 25 °C
- Dérive de l'horloge : 6 s/mois à 25 °C / 12 min/an à 0...55 °C
- Vérifications : Mémoire du programme à chaque misesous tension
- [us] tension d'alimentation : 24 V DC
- Limites de la tension d'alimentation : 19.2...30 V
- Courant d'alimentation : 180 mA (avec extensions) / 70 mA (sans extension)
- Puissance dissipée en w : 10 W avec extensions / 5 W sans extension
- Protection inversion de polarité : Avec
- Nombre entrées tor : 16 conformément à EN/IEC 61131-2 type 1
- Type d'entrée tor : Résistif
- Tension entrées tor : 24 V DC
- Courant d'entrée tor : 4 mA
- Fréquence de comptage : 1 kHz pour entrée TOR
- Tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR / >= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
- Tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR / <= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
- Courant état 1 garanti : >= 1.2 mA pour IB à IG utilisés comme circuit d'entrée numérique / >= 2.2 mA pour circuit d'entrée numérique I1 à IA et IH à IR
- Courant état 0 garanti : < 0.5 mA pour IB à IG utilisés comme circuit d'entrée numérique / < 0.75 mA pour circuit d'entrée numérique I1 à IA et IH à IR
- Compatibilité de l'entrée : Détecteurs de proximité PNP à 3 fils (entrée TOR)
- Nombre entrées analogiques : 6
- Type d'entrée analogique : Mode commun
- Plage entrées analogiques : 0...10 V / 0...24 V
- Tension maximale admissible : 30 V (circuit d'entrée analogique)
- Résolution entrées analogiques : 8 bits
- Valeur du bit de poids faible : 39 mV (circuit d'entrée analogique)
- Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
- Erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique / +/- 6,2 % à 55 °C pour circuit d'entrée analogique
- Précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
- Portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
- Impédance d'entrée : 12 kOhm (IB à IG utilisés comme circuit d'entrée analogique) / 12 kOhm (IB à IG utilisés comme circuit d'entrée numérique) / 7.4 kOhm (circuit d'entrée numérique I1 à IA et IH à IR)
- Nombre de sorties : 10 transistor sortie(s)
- Tension de sortie : 24 V (sortie transistor)
- Limites de la tension de sortie : 19,2...30 V DC (sortie transistor)
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1
- Courant de charge : 0.5...0.625 A (sortie transistor)
- [ures] tension résiduelle : <= 2 V à phase 1 (sortie transistor)
- Protection surcharge : Avec, sortie transistor
- Protection court-circuit : Avec sortie transistor
- Protection surtension : Avec, sortie transistor
- Horloge : Avec
- Temps de réponse : <= 1 ms (de phase 0 à phase 1) pour sortie transistor / <= 1 ms (de phase 1 à phase 0) pour sortie transistor
- Mode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 semi-solide / Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...14 rigide / Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...14 souple avec embout / Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...16 rigide / Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...18 souple avec embout
- Couple de serrage : 0.5 N.m
- Catégorie de surtension : III conformément à EN/IEC 60664-1
- Masse du produit : 0.3 kg
Ancien produit : Telemecanique SR3B262BD
Référence Schneider Electric SR3B262BD / SCHSR3B262BD
Caractéristiques techniques du produit :
Module logique | |
---|---|
Largeur | 124,6 mm |
Hauteur | 90 mm |
Profondeur | 59,5 mm |
Évolutif | Oui |
Courant de commutation | 0,5 A |
Avec minuterie | Oui |
Avec affichage | Oui |
Adapté aux fonctions de sécurité | Non |
Nombre d’entrées numériques | 16 |
Nombre de sorties numériques | 10 |
Nombre d’entrées analogiques | 6 |
Type de tension d’alimentation | Dc |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles en série rs-232 | 1 |
Nombre d'autres interfaces matérielles | 1 |
Avec interface optique | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Non |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Capacité de redondance | Non |
Avec sortie de relais | Non |
Montage possible sur barres profilées | Oui |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Matériel associé (ex ia) | Non |
Matériel associé (ex ib) | Non |
Indice de protection (ip) | Ip20 |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Catégorie selon en 954-1 | 1 |
Encastrement frontal possible | Oui |
Montage sur rack possible | Non |
Montage mural/direct possible | Oui |
Appareil d'extension | Non |
Standard radio bluetooth | Non |
Standard radio wlan 802.11 | Non |
Appareil de base | Oui |
Maître io-link | Non |
Niveau de performance selon en iso 13849-1 | Sans |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Non |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension d'alimentation cc | 24 V |
Tension d'alimentation cc | 24 V |
Standard radio gprs | Non |
Standard radio gsm | Non |
Standard radio umts | Non |
Sil conformément à iec 61508 | Sans |
Nombre de sorties analogiques | 0 |
Nombre d'interfaces matérielles industrial ethernet | 0 |
Nombre d'interfaces matérielles en série rs-422 | 0 |
Nombre d'interfaces matérielles en série rs-485 | 0 |
Nombre d'interfaces matérielles en série tty | 0 |
Nombre d'interfaces matérielles usb | 0 |
Nombre d'interfaces matérielles parallèles | 0 |
Nombre d'interfaces matérielles profinet | 0 |
Nombre d'interfaces matérielles wireless | 0 |
