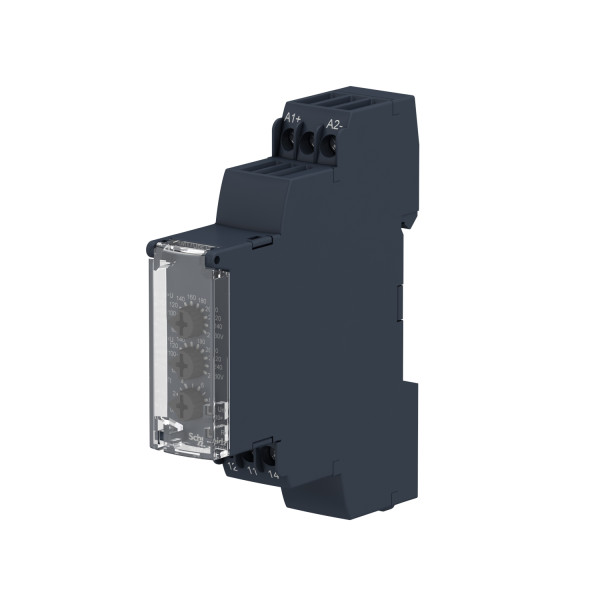

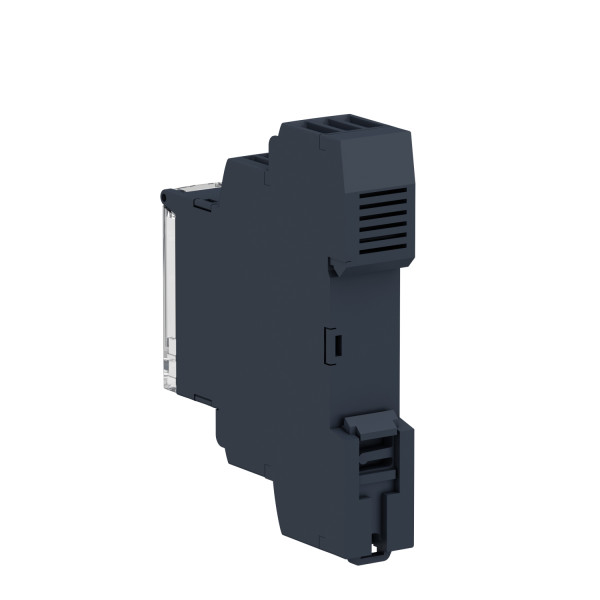

Zelio control sur et sous tension 20..80 v ac dc
182.95 € TTC
Marque : Schneider Electric
Référence : RM17UBE16
EAN : 3389119405157
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : RM17UBE16
EAN : 3389119405157
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 365 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 28-33 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique RM17UBE16
- Gamme de produits : Zelio Control
- Type de produit ou de composant : Relais de contrôle et de mesure modulaires
- Type de relais : Relais de contrôle de la tension
- Application spécifique du produit : Pour alimentation CC et monophasée
- Nom du relais : RM17UBE
- Paramètres surveillés par le relais : Détection de surtension et de sous-tension / Auto-alimenté
- Temporisation : Réglable 0.1...10 s, 0 + 10 % lors du dépassement du seuil
- Capacité de commutation en va : 1250 VA
- Courant commuté minimum : 10 mA à 5 V CC
- Courant commuté maximum : 5 A AC/DC
- Puissance consommée en va : <= 3.9 VA AC
- Plage de mesure : 20...80 V tension AC 50/60 Hz / 20...80 V tension DC
- Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1 / DC-14 conformément à IEC 60947-5-1
- Temps de reset : 1500 ms pour temporisation
- Tension de coupure maximale : 250 V c.a./c.c.
- [us] tension d'alimentation : 24...48 V AC/DC
- Limites de la tension d'alimentation : 15...100 V AC/DC
- Puissance consommée en w : <= 1.6 W DC
- Fréquence circuit de commande : 50...60 Hz +/- 10 %
- Contacts de sortie : 1 F/O
- Courant de sortie nominal : 5 A
- Cycle de mesure : <= 150 ms cycle de mesure en tant que valeur eff réelle
- Hystérésis : 3 % fixe de réglage du seuil
- Temporisation à la mise sous tension : <= 100 ms DC / <= 500 ms AC
- Précision de mesure : +/-10 % de la valeur pleine échelle
- Précision de répétition : +/-0,5% pour circuit de mesure et d'entrée / +/- 1 % pour temporisation
- Erreur de mesure : < 1 % sur la gamme entière avec variation de tension / 0,2 %/°C avec variation de température
- Polarité : Polarité non réversible sur alimentation CC
- Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
- Catégorie de surtension : III conformément à IEC 60664-1
- Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
- [ui] tension assignée d'isolement : 250 V conformément à IEC 60664-1 / 400 V conformément à IEC 60664-1
- Fréquence d'alimentation : 50/60 Hz +/- 10 %
- Position de montage : Toutes positions sans facteur de déclassement
- Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout / Bornes à vis 1 x 0,2...2 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout
- Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
- Matière du boîtier : Plastique auto-extinguible
- Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour Etat du relais
- Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
- Durée de vie électrique : 100000 cycle
- Durée de vie mécanique : <= 30000000 cycle
- Vitesse de commande : <= 360 opérations/heure sous pleine charge
- Largeur : 17.5 mm
- Masse du produit : 0,08 kg
Ancien produit : Telemecanique RM17UBE16
Référence Schneider Electric RM17UBE16 / SCHRM17UBE16
Caractéristiques techniques du produit :
Relais de surveillance tension | |
---|---|
Largeur | 17,5 mm |
Hauteur | 90 mm |
Profondeur | 72 mm |
Avec pinces amovibles | Non |
Sous-tension monophasée possible | Oui |
Sous-tension triphasée possible | Non |
Surtension monophasée possible | Oui |
Surtension triphasée possible | Non |
Fenêtre monophasée possible | Non |
Fenêtre triphasée possible | Non |
Contient une fonction tension continue-sous-tension | Non |
Contient une fonction tension continue-surtension | Oui |
Contient une fonction tension continue-fenêtre | Oui |
Type de tension de la plage de mesure | Ac/dc |
Finition du raccordement électrique | Raccordement à vis |
Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 48 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 48 V |
Plage de mesure de la tension 1 | 80 V |
Plage de mesure de la tension 1 | 80 V |
Plage de mesure de la tension 2 | 80 V |
Délai de temporisation du déclenchement max. admissible | 10 s |
Délai de temporisation du déclenchement min. réglable | 0,1 s |
Valeur de fonctionnement de la tension | 100 V |
Valeur de fonctionnement de la tension | 20 V |
Type de tension d'actionnement | Ac/dc |
Nombre de contacts en tant qu'inverseurs | 1 |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant que contacts à fermeture | 0 |
Délai de retardement du déclenchement max. admissible | 10 s |
Délai de retardement du déclenchement min. réglable | 0,1 s |
