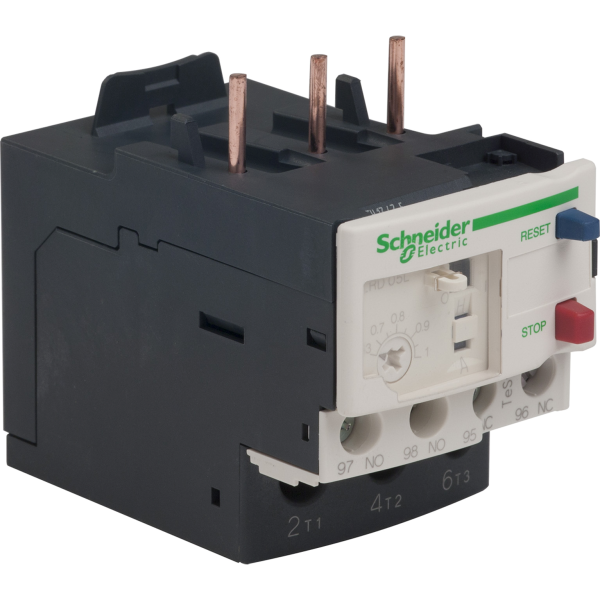

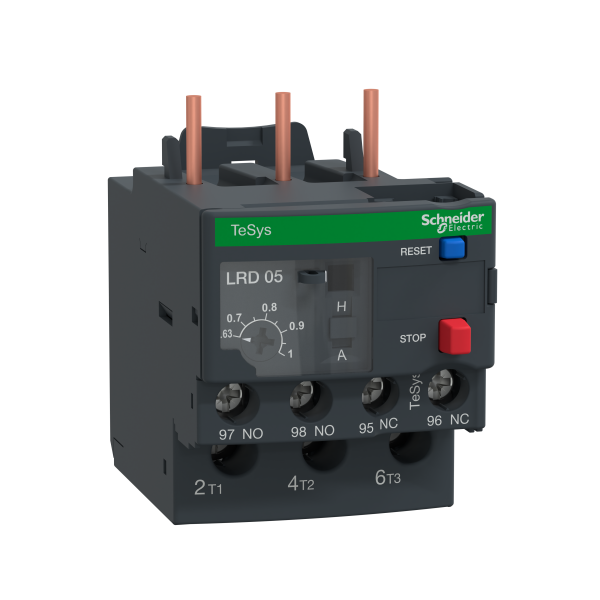

Rel. prot. therm. 0,63-1a cl20
SCHLRD05L - Schneider Electric
2714.40 TTC
Soit un prix unitaire de 226.20 € TTC
Soit un prix unitaire de 226.20 € TTC
Marque : Schneider Electric
Référence : LRD05L
EAN : 3606480609534
Emballage : 12
> Voir plus de détails
> Fiche E-Catalogue
Référence : LRD05L
EAN : 3606480609534
Emballage : 12
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 452 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 39-44 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Relais de surcharge thermique différentielle
Nom abrégé de l'appareil : LRD
Utilisation du relais : Protection moteur
Accessoires associés : LC1D09LC1D12LC1D18LC1D25LC1D32LC1D38
Type de réseau : CACC
Classe de surcharge thermique : Classe 20 conformément à IEC 60947-4-1
Zone de réglage de protection thermique : 0.63…1 A
[ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA600 V circuit de puissance conformément à UL690 V circuit de puissance conformément à IEC 60947-4-1
Caractéristiques complémentaires :
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec accessoires spécifiquesRail avec accessoires spécifiquesSous le contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation0.22 A à 125 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V AC 0 à 400 Hz
Calibre du fusible à associer : 2 A aM4 A gG
[uimp] tension assignée de tenue aux chocs : 6 kV
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1,5…10 mm² - rigidité du câble: souple - sans emboutCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…6 mm² - rigidité du câble: rigide - sans extrémité de câble
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrierCircuit de puissance : 1.7 N.m - sur borniers à vis-étrier
Largeur : 45 mm
Profondeur : 76,1 mm
Poids : 0.144 kg
Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Relais de surcharge thermique différentielle
Nom abrégé de l'appareil : LRD
Utilisation du relais : Protection moteur
Accessoires associés : LC1D09LC1D12LC1D18LC1D25LC1D32LC1D38
Type de réseau : CACC
Classe de surcharge thermique : Classe 20 conformément à IEC 60947-4-1
Zone de réglage de protection thermique : 0.63…1 A
[ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA600 V circuit de puissance conformément à UL690 V circuit de puissance conformément à IEC 60947-4-1
Caractéristiques complémentaires :
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec accessoires spécifiquesRail avec accessoires spécifiquesSous le contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation0.22 A à 125 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V AC 0 à 400 Hz
Calibre du fusible à associer : 2 A aM4 A gG
[uimp] tension assignée de tenue aux chocs : 6 kV
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1,5…10 mm² - rigidité du câble: souple - sans emboutCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…6 mm² - rigidité du câble: rigide - sans extrémité de câble
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrierCircuit de puissance : 1.7 N.m - sur borniers à vis-étrier
Largeur : 45 mm
Profondeur : 76,1 mm
Poids : 0.144 kg
Référence Schneider Electric LRD05L / SCHLRD05L
Caractéristiques techniques du produit :
| Relais thermique de protection contre les surcharges | |
|---|---|
| Mode de pose | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Class 20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 0,63 A |
| Plage de courant ajustable | 1 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
