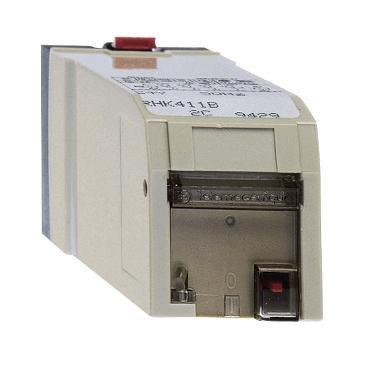

Photo(s) non contractuelle(s)
REL BIS DIODES INC 24V CC
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme de produits : Zelio Relay
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RHK
- Description des contacts : 4 ''OF''
- Fonctionnement des contacts : Accrochage / Standard
- Tension circuit de commande : 24 V DC
- [ithe] courant thermique d'emploi sous enveloppe : 5 A à <= 40 °C
- Led d'état : Sans
- Type de commande : Contrôle manuel
- Antiparasitage bobine : Avec
- [ui] tension assignée d'isolement : 250 V
- Position de montage : Toutes positions
- Capacité de commutation minimum : 150 mVA à 10 mA / 150 mVA/1 V
- Durée des rebonds de contact : <= 10 ms
- Tension de déchet : <= 100 V pour 3 Aà 24 V
- Résistance moyenne : 30 mOhm à 20 °C
- Temps de commutation : 1...4 ms pour activation/désactivation de l'alimentation / 1.2...4 ms pour mise hors/sous tension
- Consommation moyenne en w : 1.6 W à 20 °C sur bobine 1 / 2.9 W à 20 °C sur bobine 2
- Plage de tension du circuit de commande : 0,8 à 1,1 Uc conformément à IEC 60255
- Seuil de tension de retombée : 0,1 à 0,3 Uc
- Constante de temps : 12 ms pour OPEN contact(s) / 15 ms pour fermé contact(s)
- Durée de vie mécanique : 10000000 cycle
- Vitesse de commande : <= 2 cyc/mn
- Temps de fonctionnement : 10...14 ms entre l'excitation de la bobine de déclenchement et la fermeture du contact NF à 20 °C / 12...22 ms entre l'excitation de la bobine et la fermeture du contact ''F'' à 20 °C
- Durée minimale de l'impulsion : >= 50 ms
- Largeur hors tout cao : 33 mm
- Hauteur hors tout cao : 43 mm
- Profondeur hors tout cao : 90 mm
- Description des bornes iso n°1 : (11-12-14)OC
- Masse du produit : 0.09 kg
Ancien produit : Telemecanique RHK412GA76
Aldes
ALD11034953
Aldes easyvec c4 700 depressostat
En stock
1 produit(s) disponible(s)
726,4417 € HT 871,73 € TTC
Dont éco participation : 3,00 €
Caractéristiques techniques
| Largeur | 33,0 mm |
| Hauteur | 43,0 mm |
| Profondeur | 90,0 mm |
| Avec pinces amovibles | Oui |
| Entraînement, polarité | Polarity free |
| Comportement de commutation de l'entraînement | Bistable |
| Avec contacts à guidage forcé | Oui |
| Type de contact de commutation | Other |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Plug-in connection |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Non |
| Type de tension d'actionnement | Ac/dc |
| Nombre de contacts en tant qu'inverseurs | 4,0 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 0,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 0,0 V |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
