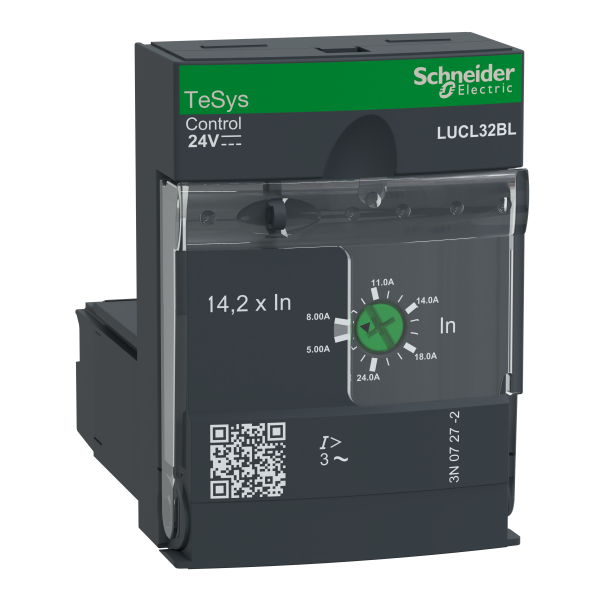

U.c. protection magnetique 8 -- 32a 24 vdc
147.12 € TTC
Marque : Schneider Electric
Référence : LUCL32BL
EAN : 3389119408073
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LUCL32BL
EAN : 3389119408073
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 294 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 63-68 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LUCL32BL
- Gamme : TeSys
- Product name : TeSys U
- Nom abrégé d'appareil : LUCL
- Type de produit ou de composant : Unité de contrôle magnétique
- Application spécifique du produit : Protection de variateur de vitesse ou de démarreur progressif
- Compatibilité produit : ASILUFC5 / ASILUFC51 / LUFC00 / LUFN.. / LULC031 / LULC033 / LULC07 / LULC08 / LULC09 / LULC15
- Catégorie d'emploi : AC-41 / AC-43 / AC-44
- Puissance moteur kw : 15 kW à 690 V AC 50/60 Hz / 9 kW à 500 V AC 50/60 Hz / 15 kW à < 400...415 V AC 50/60 Hz
- Zone de réglage de protection thermique : 8...32 A
- Tension circuit de commande : 24 V DC
- Langue : Anglais - réglage réglage usine / Anglais, français, allemand, italien, espagnol - réglage réglable
- Fonction disponible : Réinitialisation manuelle / Protection court-circuit
- Mode d'installation : Kit enfichable
- Emplacement de montage : Avant
- Plage de tension du circuit de commande : 14,5 V pour c.c. circuit 24 V perte de niveau / 20...27 V pour c.c. circuit 24 V en marche
- Consommation électrique typique : 130 mA à 24 V c.c. I maximum lors de la fermeture avec LUB12 / 220 mA à 24 V c.c. I maximum lors de la fermeture avec LUB32 / 60 mA à 24 V c.c. I eff étanche avec LUB12 / 80 mA à 24 V c.c. I eff étanche avec LUB32
- Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 50 ms fermeture avec LUB12 pour télécommande / 50 ms fermeture avec LUB32 pour télécommande / 60 ms fermeture avec LUB12 pour télécommande / 60 ms fermeture avec LUB32 pour télécommande / 70 ms fermeture avec LUB12 pour télécommande / 70 ms fermeture avec LUB32 pour télécommande
- Type de charge : Moteur triphasé - refroidissement: refroidissement naturel - réglage réglage usine / Moteur monophasé
- Seuil de déclenchement : 14,2 x Ir +/- 20 %
- Remise à zéro : Remise à zéro automatique - réglage: plage de réglage / Manuel - réglage: réglage usine / Manuel - réglage: plage de réglage / Réinitialisation à distance - réglage: plage de réglage
- Durée avant réinitialisation : 120 s - réarmement manuel - réglage réglage usine / 1...1000 s - réarmement réinitialisation manuelle ou automatique - réglage réglable
- Informations affichées : Moyenne de courant - réglage réglage usine / Moyenne de courant - réglage réglable / Origine des 5 dernières erreurs - réglage réglable / Courant en phase - réglage réglable / Courant de fuite à la terre - réglage réglable / Déséquilibre de phases - réglage réglable / État thermique du moteur - réglage réglable
- [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
- Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
- Masse du produit : 0.135 kg
Ancien produit : Telemecanique LUCL32BL
Référence Schneider Electric LUCL32BL / SCHLUCL32BL
Caractéristiques techniques du produit :
Combinaison départ moteur | |
---|---|
Avec transfo | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 15 kW |
Adapté à un arrêt d'urgence | Non |
Courant de fonctionnement nominal ie | 32 A |
Protocole pris en charge pour lon | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Oui |
Protocole pris en charge pour profibus | Oui |
Protocole pris en charge pour can | Oui |
Protocole pris en charge pour interbus | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Oui |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Oui |
Réinitialisation externe possible | Non |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Indice de protection (ip) | Ip20 |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Avec déclencheur de court-circuit | Oui |
Avec fusible | Non |
Type de raccordement du circuit principal | Autre |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Non |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Type de tension d'actionnement | Dc |
Type de starter moteur | Autre |
Courant de fonctionnement nominal, ca-3, 400 v | 32 A |
Température ambiante, limite supérieure sans restriction | 70 °C |
Protection contre les surcharges compensée en température | Non |
Classe de coordination selon iec 60947-4-3 | Classe 2 |
Courant permanent nominal (iu) | 32,0 A |
Nombre de pôles | 3,0 |
Fonction déclencheur de court-circuit | Non retardé |
Tension d'alimentation de courant nominal us cc | 24,0 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Avec fonction de protection contre les mises à la terre accidentelles | Non |
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 114,0 A |
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 454,0 A |
Finition de la protection du moteur | Autre |
Type de tension d'actionnement | Dc |
