Profibus dp nim standard

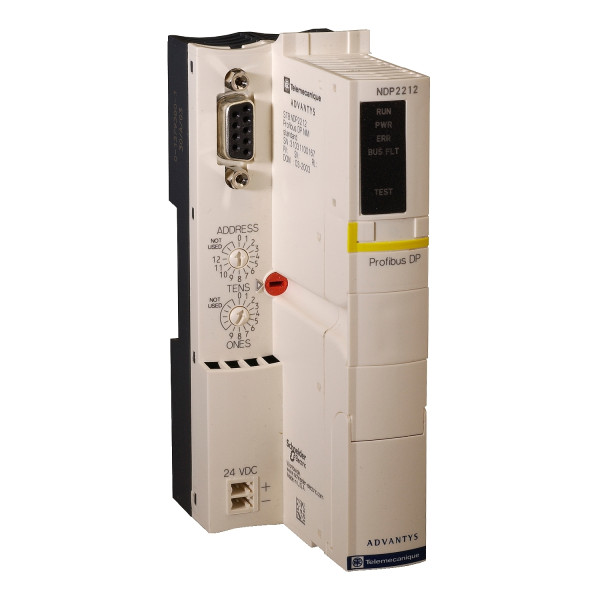

SCHSTBNDP2212 - Schneider Electric

• Gamme de produits : Solution d'E/S distribuées Modicon
• Type de produit ou de composant : Module d'interface réseau standard
• Type de connexion intégrée : Profibus DP conformément à DIN 19245 part 1 and 3 RS485 SUB-D femelle 9 voies 1 paire torsadée blindée (Bus) / Profibus DP conformément à DIN 19245 part 1 and 3 HE-13 (RS232 port) / Profibus DP conformément à DIN 19245 part 1 and 3 8-way female (RS232 port)
• Nombre de segments : 1 primaire, 6 extensions maximum
• Nombre d'esclaves : 0...125
• Vitesse de transmission : 12 Mbit/s pour une longueur de bus de 0...200 m / 12 Mbit/s pour une longueur de bus de 0...800 m avec 3 répétiteurs / 9,6 kbit/s pour une longueur de bus de 0...1200 m / 9,6 kbit/s pour une longueur de bus de 0...4800 m avec 3 répétiteurs
• Type de structure : Bus domotique industriel DP V.0

• Nombre de module d'e/s adressable : 0...32 par ilôt
• Service communication : Contrôle de configuration / Diagnostics / Données E/S de l'esclave DP lecture/écriture / Configuration de l'esclave
• [us] tension d'alimentation : 24 V DC
• Type d'alimentation : SELV
• Courant d'alimentation : >= 700 mA
• Limites de la tension d'alimentation : 19.2...30 V
• Courant en entrée : 430 mA pour circuit alimentation
• Courant de sortie nominal : 1.2 A / 0.575 A (60...70 °C)
• Impédance de la sortie : <= 0.05 Ohm à 100000 kHz
• Tension de sortie : 5,25 V 5,25 V DC DC +/- 0.21 % (tolérance: +/- 0.21 %) pour bus logique pour bus logique
• Marquage : CE
• Catégorie de surtension : II
• Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour état de l'îlot (RUN) / 1 LED vert pour alimentation (PWR) / 1 LED jaune pour mode test / 1 LED vert pour BUSFLT
• Profondeur : 70 mm
• Hauteur : 40 mm
• Largeur : 128.3 mm
• Masse du produit : 0.14 kg
