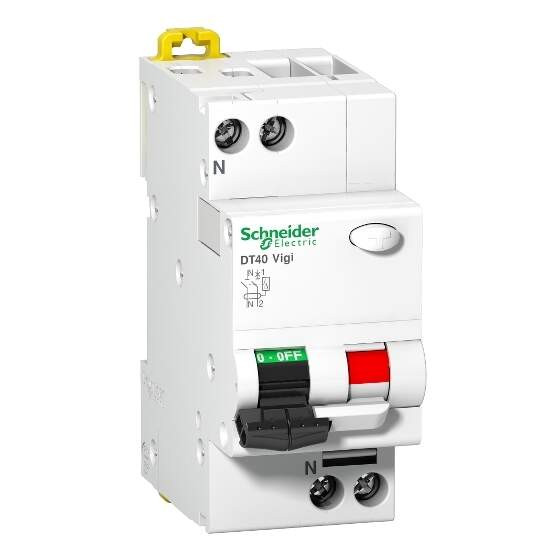

Prodis dt40 vigi disjoncteur différentiel 1p+n 20a, type asi, 30ma courbe c, 6ka
SCHA9N21448 - Schneider Electric
Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : A9N21448
EAN : 3606480784965
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : A9N21448
EAN : 3606480784965
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Produits associés
|
|
|
|
Produits approchants
|
|
|
|
|
|
Descriptif
Désignation :
Prodis Dt40 Vigi Disjoncteur Différentiel 1p+n 20a, Type Asi, 30ma Courbe C, 6ka
Description :
Prodis Dt40 Vigi Disjoncteur Différentiel 1p+n 20a, Type Asi, 30ma Courbe C, 6ka
Description :
- Application du disjoncteur : Distribution
- Gamme : Prodis
- Fonction produit : Disjoncteur différentiel
- Nom du produit : Dt40 vigi
- Nom abrégé de l'appareil : Dt40 vigi
- Description des pôles : 1p + n
- Position du pôle neutre : Gauche
- Nombre de pôles protégés : 1
- In courant assigné d'emploi : 16 a
- Type de réseau : Ac
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Sensibilité du différentiel : 300 ma
- Temporisation du différentiel : Instantané
- Classe de différentiel : Classe ac
- Pouvoir de coupure : Icn 4500 aà 230 v ac 50 hz conformément à en 61009,icu 6 kaà 230 v ac 50 hz conformément à en 60947-2
- Aptitude au sectionnement : Oui
Référence Schneider Electric A9N21448 / SCHA9N21448
Caractéristiques techniques du produit :
| Disjoncteur différentiel | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 20,0 A |
| Tension assignée (ue) | 230,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 440,0 V |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | Other |
| Tenue au courant de choc | 3,0 kA |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure nominal selon iec 60947-2 (icu) | 6,0 kA |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 0,75 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 0,33 mm² |
| Section de raccordement cable souple | 10 mm² |
| Avec dispositif de verrouillage | Non |
| Température ambiante en fonctionnement | 25,0 °C |
| Température ambiante en fonctionnement | 60 °C |
| Nombre de pôles (total) | 2,0 |
| Immunisé contre déclenchements intempestifs | Oui |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Charactéristique de déconnexion | Other |
| Pouvoir de coupure assigné selon en 61009 | 4,5 kA |
