V process uny 575x4 fip

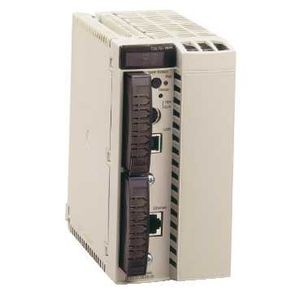

SCHTSXP57554MC - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Processeur Unity
• Logiciel de programmation : Unity Pro

• Nombre de racks : 16 4/6/8 emplacements / 8 12 emplacements
• Nombre d'emplacement : <= 128
• Capacité de gestion des e/s tor : 2040 E/S
• Capacité du processeur e/s analogique : 512 E/S
• Nombre de voies spécifiques application : <= 64
• Nombre de voies de contrôle de process : <= 30 jusqu'à 90 boucles simples
• Type de connexion intégrée : Gestionnaire Fipio (127 agents) SUB-D 9 / Port USB 12 Mbit/s / Connexion en série non isolée mini DIN femelle RS485 19,2 kbit/s
• Processeur du module de communication : 1 / 4 / 5 / 8
• Type de mémoire : RAM interne (avec carte PCMCIA) 1024 kB données / RAM interne (avec carte PCMCIA) 7168 kB programme / RAM interne (sans carte PCMCIA) 1024 kB programme et données / Carte PCMCIA 16384 kB stockage de données supplémentaires
• Taille maxi zones articles : 128 %MWi mots internes données internes localisées / 32768 %Mi bits interneslocalisés / 64 %KWi mots constants données internes localisées / Illimité (blocs de fonctions DFB et EFB) données internes non localisées / Illimité (données élémentaires et dérivées) données internes non localisées
• Structure d'application : 1 tâche rapide / 1 tâche maître / 128 tâches événementielles / 32 minuteries / 4 tâches auxiliaires
• Temps d'exécution par instruction : 0.0375...0.045 µs Booléen avec carte PCMCIA / 0.0375...0.045 µs Booléen sans carte PCMCIA / 0.045...0.06 µs mot ou arithmétique à virgule fixe avec carte PCMCIA / 0.045...0.06 µs mot ou arithmétique à virgule fixe sans carte PCMCIA / 0.48...0.56 µs virgules flottantes avec carte PCMCIA / 0.48...0.56 µs virgules flottantes sans carte PCMCIA
• Nombre d'instructions par ms : 14 Kinst/ms 65 % booléens et 35 % à virgule fixe avec carte PCMCIA / 14 Kinst/ms 65 % booléens et 35 % à virgule fixe sans carte PCMCIA / 20,26 Kinst/ms 100 % booléens avec carte PCMCIA / 20,26 Kinst/ms 100 % booléens sans carte PCMCIA
• Système aérien : 0.07 ms tâche fixe / 1 ms tâche maître
• Marquage : CE
• Signalisation locale : 1 DEL vert processeur en marche (RUN) / 1 DEL RED activité sur bus Fipio (FIP) / 1 DEL RED module E/S ou défaut de configuration (E/S) / 1 DEL RED défaut processeur ou système (ERR) / 1 DEL jaune activité sur port de terminal TER ou AUX (TER)
• Consommation électrique : 1680 mA 5 V DC
• Format du module : Double
• Masse du produit : 0.56 kg
