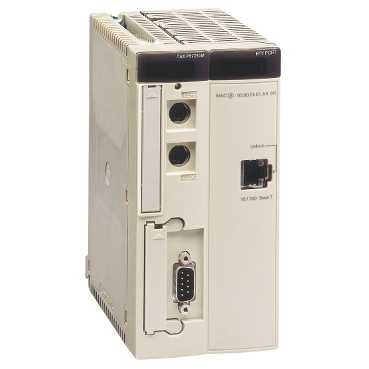

Process pl7 572x3 fip

SCHTSXP57253M - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Processeur PL7 format double
• Logiciel de programmation : PL7 Junior/Pro

• Nombre de racks : 16 4/6/8 emplacements / 8 12 emplacements
• Nombre d'emplacement : <= 128
• Capacité de gestion des e/s tor : 1024E/S
• Capacité du processeur e/s analogique : 80 E/S
• Nombre de voies spécifiques application : <= 24
• Nombre de voies de contrôle de process : <= 10 jusqu'à 30 boucles simples
• Type de connexion intégrée : Gestionnaire Fipio (127 agents) SUB-D 9 / Connexion en série non isolée 2 mini DIN femelle 19,2 kbit/s
• Processeur du module de communication : 1 module de bus domotique (aucun, si CANopen utilisé) / 1 module réseau / 4 modules bus AS-Interface / 1 CANopen
• Type de mémoire : RAM interne (avec carte PCMCIA) 64 Kmots données / RAM interne (sans carte PCMCIA) 64 Kmots programme et données / Carte PCMCIA 160 Kmots programme / Carte PCMCIA 2688 Kmots stockage de données supplémentaires
• Taille maxi zones articles : 30,5 %MWi mots internes données internes localisées / 32 %KWi mots constants données internes localisées / 8132 %Mi bits interneslocalisés
• Structure d'application : 1 tâche rapide / 1 tâche maître / 64 tâches événementielles
• Temps d'exécution par instruction : 0.19 µs Booléen sans carte PCMCIA / 0.21 µs Booléen avec carte PCMCIA / 0.25 µs mot ou arithmétique à virgule fixe sans carte PCMCIA / 0.42 µs mot ou arithmétique à virgule fixe avec carte PCMCIA / 2.6 µs virgules flottantes avec carte PCMCIA / 2.6 µs virgules flottantes sans carte PCMCIA
• Nombre d'instructions par ms : 2,5 Kinst/ms 65 % booléens et 35 % à virgule fixe avec carte PCMCIA / 3,57 Kinst/ms 65 % booléens et 35 % à virgule fixe sans carte PCMCIA / 3,7 Kinst/ms 100 % booléens avec carte PCMCIA / 4,76 Kinst/ms 100 % booléens sans carte PCMCIA
• Système aérien : 0.35 ms tâche fixe / 1.2 ms tâche maître
• Marquage : CE
• Signalisation locale : 1 DEL vert processeur en marche (RUN) / 1 DEL RED activité sur bus Fipio (FIP) / 1 DEL RED module E/S ou défaut de configuration (E/S) / 1 DEL RED défaut processeur ou système (ERR) / 1 DEL jaune activité sur port de terminal (TER)
• Consommation électrique : 820 mA 5 V DC
• Format du module : Double
• Masse du produit : 0.56 kg
