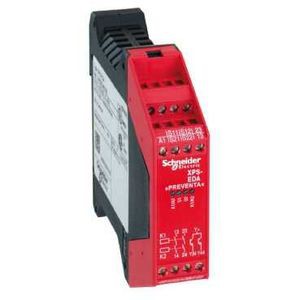

Preventa, module de sécurité dédié aux ascenseurs
N/C
Marque : Schneider Electric
Référence : XPSEDA5142
EAN : 3389119028356
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XPSEDA5142
EAN : 3389119028356
Minimum de commande : 1
> Fiche E-Catalogue
Prix sur consultation |
|
Descriptif
Caractéristiques principales :
- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Module de sécurité Preventa
- Nom module sécurité : XPSEDA
- Utilisation module sécurité : Commande d'ascenseur
- Fonction du module : Surveillance de la commande de levage
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
- [us] tension d'alimentation : 24 V AC (- 15...10 %) / 24 V DC (- 15...10 %)
- Type de sortie : Relais 2F, sans volt
- Nombre de circuits supplémentaires : 2 sorties statiques
- Temps synchro entre entrées : Illimité
- Fréquence d'alimentation : 50/60 Hz
- Puissance consommée : <= 3.5 VA
- Type de protection en entrée : Interne, électronique
- [uc] tension circuit de commande : 24 V
- Tension d'entrée : 24 V
- Courant en entrée : 10 mA
- Pouvoir de coupure : 20 mA/24 V pour circuit de sortie statique / 2 A/24 V - L/R = 50 ms, DC-13 pour sortie relais
- Courant thermique de sortie : 2,5 A par relais pour sortie relais
- [ith] courant thermique conventionnel : <= 2.5 A pour sortie relais
- Calibre du fusible à associer : 4 A gG pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 17 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 50 ms
- [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60647-5-1, EN/IEC 60664-1
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III, conformément à IEC 60647-5-1, EN/IEC 60664-1
- Signalisation locale : 4 DELs
- Mode de raccordement : Borniers à vis-étrier captives : 1 x 2,5mm² sans embout / Borniers à vis-étrier captives : 2 x 1,5 mm² avec embout
- Support de montage : Rail DIN symétrique 35 mm
- Profondeur : 120 mm
- Hauteur : 78 mm
- Largeur : 22.5 mm
- Masse du produit : 0.18 kg
Référence Schneider Electric XPSEDA5142 / SCHXPSEDA5142
