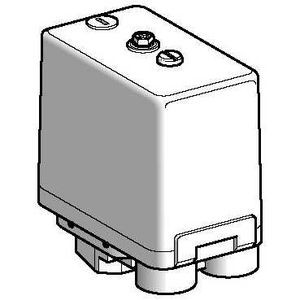

Pressostat xma 6 bar écart réglable 2 seuils 1 of
SCHXMAH06L2135 - Schneider Electric
Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : XMAH06L2135
EAN : 3389110249156
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XMAH06L2135
EAN : 3389110249156
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XMAH06L2135
- Gamme de produits : OsiSense XM
- Type de pressostat : Détecteur de pression électromécanique
- Nom du pressostat : XMA
- Taille de capteur de pression : 6 bar
- Description des contacts : 1 F/O à action brusque
- Fluide contrôlé : Air (0...70 °C) / Eau douce (0...70 °C) / Eau de mer (0...70 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Entrée de câble : 2 entrées filetées pour presse-étoupe Pg 13,5 conformément à NF C 68-300
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 1...2 x 2,5 mm²
- Type de circuit : Télécommande
- In courant assigné d'emploi : 0,125 (Ue = 120 V), AC-15, B300 / 1.5 A (Ue = 240 V), AC-15, B300 / 0.1 A (Ue = 250 V), DC-13, R300
- Réglage : Externe
- Couleur du capot : Noir opaque
- Type d'opération de détecteur de pression : Régulation entre 2 seuils
- Type d'écart : Différentiel fixe
- Affichage local : Sans
- Matière du coffret : PC imprégné de Lexan 500R
- Plage réglage d'un paramètre supérieur : 1...6 bar
- Plage réglage d'un paramètre inférieur : 0.2...4.8 bar
- Actionneur pression : Membrane
- Minimum différentiel possible à fort réglage : 1.2 bar
- Minimum différentiel possible à faible réglage : 0.8 bar
- Pression de rupture : 30 bar
- Matière en contact avec le fluide : Toile recouverte de nitrile / Alliage zinc chromé
- Pression accidentelle maximum permise : 13.5 bar
- Hauteur : 113 mm
- Largeur : 57 mm
- Profondeur : 97.5 mm
- Position de montage : Toutes positions
- Surpression admissible par cycle : 7.5 bar
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Vitesse de commande : 10 cyc/mn
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Durée de vie électrique : 1000000 cycle, 50/60 Hz, AC-15, 240 V/0,125, Ith = 10 A
- Durée de vie mécanique : 1000000 cycle
- Précision de répétition : < 3.5 %
- Masse du produit : 0.43 kg
Ancien produit : Telemecanique XMAH06L2135
Référence Schneider Electric XMAH06L2135 / SCHXMAH06L2135
Caractéristiques techniques du produit :
| Pressostat | |
|---|---|
| Avec affichage | Non |
| Avec contacteur/disjoncteur manuel | Non |
| Réglage initial | 1000,0 hPa |
| Réglage initial | 1000 hPa |
| Réglage final | 200,0 hPa |
| Réglage final | 4800 hPa |
| Pression de service max. | 7500,0 bar |
| Nombre de contacts auxiliaires à deux directions | 1,0 |
| Finition du raccordement électrique | Screw connection |
| Antidéflagration | Non |
| Indice de protection (ip) | Ip54 |
| Pression de commutation | 0,2 bar |
| Pression de commutation | 0,2 bar |
| Tension de fonctionnement nominale ue à ca 50 hz | 120,0 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 120 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 120,0 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 240 V |
| Tension de fonctionnement nominale ue en cc | 250,0 V |
| Pression d'éclatement | 30,0 bar |
| Pression d'enclenchement | 1,0 bar |
| Pression d'enclenchement | 1 bar |
| Finition électronique | Non |
| Adapté en tant que régulateur à 2 points | Oui |
| Adapté en tant que limiteur | Oui |
| Adapté en tant que gardien | Oui |
| Pression d'essai max. | 13,5 bar |
| Avec manœuvre manuelle | Non |
| Différentiel de pression | 1,2 bar |
| Degré de protection (nema) | Other |
| Dimension du filetage | Other |
| Nombre de contacts à fermeture en tant que contacts principaux | 0,0 |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Température du milieu | 0,0 °C |
