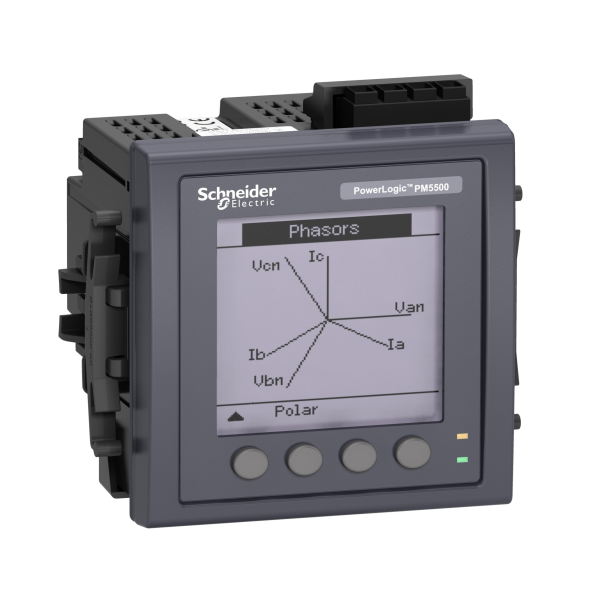

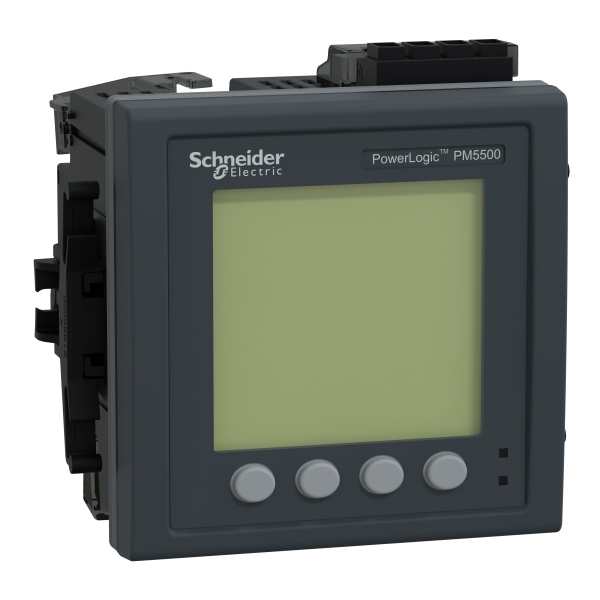

Powerlogic, centrale de mesure pm5561 ethernet+rs485, mémoire, 4e/2s, mid
2128.58 € TTC
Marque : Schneider Electric
Référence : METSEPM5561
EAN : 3606480614071
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : METSEPM5561
EAN : 3606480614071
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 4257 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 33-38 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Product name : PowerLogic PM5000
Nom abrégé d'appareil : PM5561
Type de produit ou de composant : Centrale de mesure
Caractéristiques complémentaires :
Analyse de la qualité énergétique : Jusqu'à 63ème harmonique
Application de l?appareil : Comptage WAGES
Surveillance de puissance
Type de mesure : Tension
Courant
Fréquence
Facteur de puissance
Énergie
Puissance active et réactive
[us] tension d'alimentation : 125...250 V DC
100...480 V AC (45...65 Hz)
Fréquence du réseau : 45...65 Hz
Puissance consommée en va : 10 VA à 480 V
Type d'affichage : LCD rétro-éclairé
Résolution de l'affichage : 128 x 128
Cadence d'échantillonnage : 128 échantillons/cycle
Courant de mesure : 5 mA...10 A
Type d'entrée analogique : Courant (impédance 0.3 mOhm)
Tension (impédance 5 MOhm)
Tension de mesure : 35...690 V AC 45...65 Hz entre phases
20...400 V AC 45...65 Hz entrephase et neutre
Nombre d'entrées : 4 numérique
4 transformateur de courant
Précision de mesure : +/- 0.5 % puissance apparente
+/- 0.05 % fréquence
+/- 0.2 % énergie active
+/- 1 % énergie réactive
+/- 0.2 % puissance active
+/- 0.1 % tension
+/- 0.05 % facteur de puissance
+/- 0.15 °C courant
Classe de précision : Classe 0.2S (énergie active selon IEC 62053-22)
Classe 1 (énergie réactive selon IEC 62053-24)
Nombre de sorties : 2 numérique
Informations affichées : Tarif 8
Protocole de communication : RS485 : 2 fils, 9,6, 19,2 et 38,4 kbauds, even/odd ou none, isolation: 2500 V
Ethernet Modbus TCP/IP daisy chain : 10/100 Mbps, isolation: 2500 V
Enregistrement de données : Rapports de données
Rapports des événements
Nombre min./maxi de valeurs instantanées
Horodatage
Journaux d'alarme
Journaux de maintenance
Capacité mémoire : 1.1 MB
Mode d'installation : Suspendu
Support de montage : Ossature
Normes : IEC 60529
IEC 61557-12
IEC 62053-22
EN 50470-1
EN 50470-3
IEC 62053-24
Certifications du produit : CE conformément à IEC 61010-1
CULus conformément à UL 61010-1
MID conformément à EN 50470-1
MID conformément à EN 50470-3
Largeur : 96 mm
Profondeur : 72 mm
Hauteur : 96 mm
Masse du produit : 450 g
Ancien produit : Merlin Gerin METSEPM5561
Product name : PowerLogic PM5000
Nom abrégé d'appareil : PM5561
Type de produit ou de composant : Centrale de mesure
Caractéristiques complémentaires :
Analyse de la qualité énergétique : Jusqu'à 63ème harmonique
Application de l?appareil : Comptage WAGES
Surveillance de puissance
Type de mesure : Tension
Courant
Fréquence
Facteur de puissance
Énergie
Puissance active et réactive
[us] tension d'alimentation : 125...250 V DC
100...480 V AC (45...65 Hz)
Fréquence du réseau : 45...65 Hz
Puissance consommée en va : 10 VA à 480 V
Type d'affichage : LCD rétro-éclairé
Résolution de l'affichage : 128 x 128
Cadence d'échantillonnage : 128 échantillons/cycle
Courant de mesure : 5 mA...10 A
Type d'entrée analogique : Courant (impédance 0.3 mOhm)
Tension (impédance 5 MOhm)
Tension de mesure : 35...690 V AC 45...65 Hz entre phases
20...400 V AC 45...65 Hz entrephase et neutre
Nombre d'entrées : 4 numérique
4 transformateur de courant
Précision de mesure : +/- 0.5 % puissance apparente
+/- 0.05 % fréquence
+/- 0.2 % énergie active
+/- 1 % énergie réactive
+/- 0.2 % puissance active
+/- 0.1 % tension
+/- 0.05 % facteur de puissance
+/- 0.15 °C courant
Classe de précision : Classe 0.2S (énergie active selon IEC 62053-22)
Classe 1 (énergie réactive selon IEC 62053-24)
Nombre de sorties : 2 numérique
Informations affichées : Tarif 8
Protocole de communication : RS485 : 2 fils, 9,6, 19,2 et 38,4 kbauds, even/odd ou none, isolation: 2500 V
Ethernet Modbus TCP/IP daisy chain : 10/100 Mbps, isolation: 2500 V
Enregistrement de données : Rapports de données
Rapports des événements
Nombre min./maxi de valeurs instantanées
Horodatage
Journaux d'alarme
Journaux de maintenance
Capacité mémoire : 1.1 MB
Mode d'installation : Suspendu
Support de montage : Ossature
Normes : IEC 60529
IEC 61557-12
IEC 62053-22
EN 50470-1
EN 50470-3
IEC 62053-24
Certifications du produit : CE conformément à IEC 61010-1
CULus conformément à UL 61010-1
MID conformément à EN 50470-1
MID conformément à EN 50470-3
Largeur : 96 mm
Profondeur : 72 mm
Hauteur : 96 mm
Masse du produit : 450 g
Ancien produit : Merlin Gerin METSEPM5561
Référence Schneider Electric METSEPM5561 / SCHMETSEPM5561
Caractéristiques techniques du produit :
Compteur électronique | |
---|---|
Mode de pose | Montage frontal |
Modèle | Transformateur de mesure |
Adapté à | Achat/livraison |
Type d'affichage | Numérique |
Fréquence | 45 MHz |
Courant maximal (imax) | 10 A |
Largeur en nombre de modules | 0 |
Nombre de positions | 0 |
Type de compteur | Électronique |
Indice de protection (ip) | Ip52 |
Type d'interface | Rs-485 |
Type d'énergie | Puissance active et puissance réactive |
Type de tarif | Multitarif |
Commande tarifaire | Interne/externe |
Étalonné | Non |
Homologation | Directive relative aux instruments de mesure |
Sortie d'impulsion | Optique |
Taux d'impulsion | 10000000 Imp/kWh (kvarh) |
Classe de précision | C |
Type de pôle | Trois conducteurs/quatre conducteurs |
Type de mesure de la courbe de charge | Oui |
Signature edl40 | Non |
Avec code de blocage | Non |
Tension nominale (un) n-l | 400 V |
Tension nominale (un) l-l | 690 V |
Courant nominal (in) | 5 A |
Degré de protection (nema) | 1 |
