Porte-fus 3p/n 125a pour fusible 22 x 58 mm

SCHDF223NC - Schneider Electric

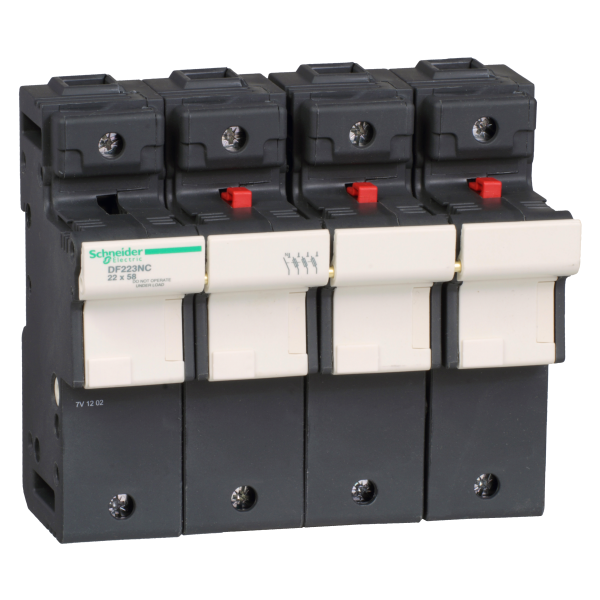

PORTE-FUS 3P/N 125A POUR FUSIBLE 22 X 58 MM zoom

Photo(s) non contractuelle(s)
56.36 € TTC
Marque : Schneider Electric
Référence : DF223NC
EAN : 3389119407533
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 112 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.

EXPÉDITION SOUS 8-13 JOURS
Délai estimatif donné par nos fournisseurs

Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !

Informations supplémentaires :



Documentation

Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation



Produits approchants






Les clients qui ont acheté ce produit ont aussi acheté






Descriptif

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys DF
  • Type de produit ou de composant : Sectionneur de fusible
  • Nom abrégé d'appareil : DF22
  • Description des pôles : 3P + N
Caractéristiques complémentaires :
  • Support de montage : Rail
  • Position de montage : Vertical +/- 23°
  • Type de commande : Par maneton
  • [ie] courant assigné d'emploi : 125 A pour circuit de puissance
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • Tenue au feu : 960 °C conformément à IEC 60695-2-1
  • [ipk] courant assigné de crête admissible : 19 kA avec branchements tubulaires conformément à IEC 60269-1
  • Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3 / 80 kA 690 V conformément à IEC 60947-3
  • Taille du fusible : 22 x 58 mm
  • Type de fusible : AM / GG
  • [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
  • Mode de raccordement : 1 rigide câble(s) 2.5...35 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 2.5...25 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...35 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...25 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 2.5...35 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 2.5...25 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
  • Couple de serrage : 4 N.m circuit de puissance : sur borniers à vis-étrier
Référence : SCHDF223NC (Schneider-Electric)

Ancien produit : Telemecanique DF223NC

Référence Schneider Electric DF223NC / SCHDF223NC



Caractéristiques techniques du produit :


Support pour fusible cylindrique
Tension nominale 690 V
Mode de pose Rail din
Verrouillable Non
Profondeur d'encastrement 70 mm
Nombre de pôles 4
Largeur en nombre de modules 8
Indice de protection (ip) Ip20
Pôle neutre sectionné simultanément Oui
Affichage de défaillances optique Non
Pour taille de fusible 22x58 mm
