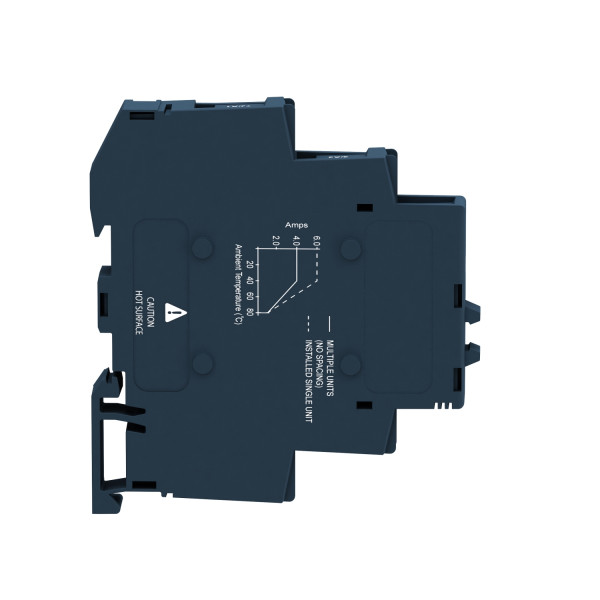

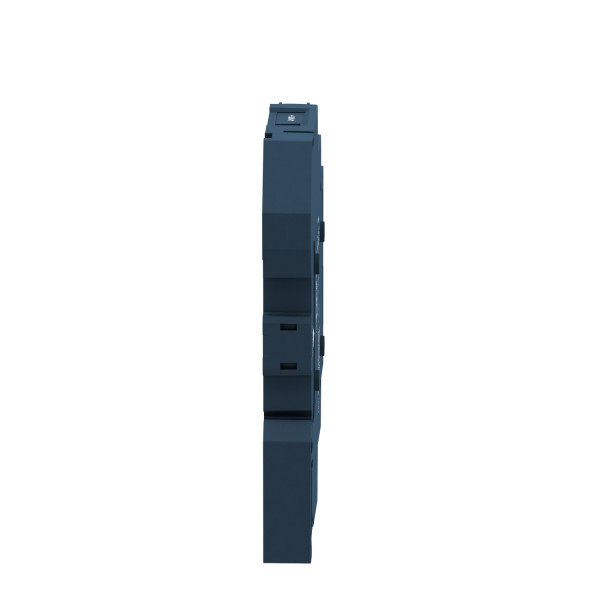

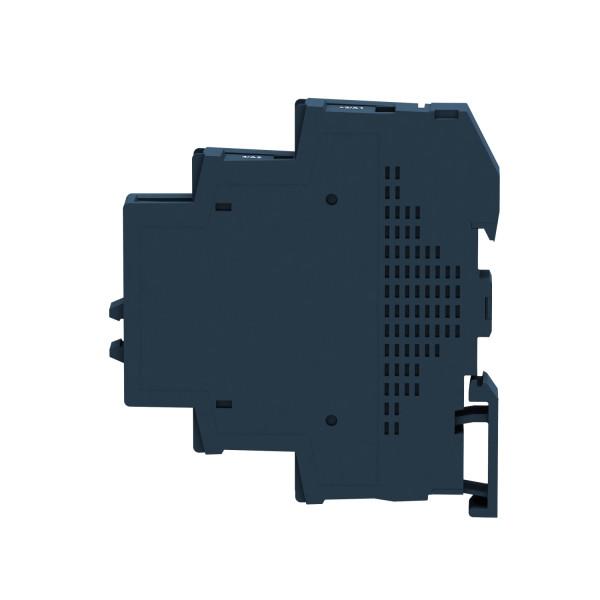

1 phase ssrelais 280 vac 6a 24 vdc
43.97 € TTC
Marque : Schneider Electric
Référence : SSM1A16BD
EAN : 3606480579363
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : SSM1A16BD
EAN : 3606480579363
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 87 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique SSM1A16BD
- Gamme de produits : Zelio Relay
- Type de produit ou de composant : Relais statique
- Nom abrégé d'appareil : SSM
- Nombre de canaux : 1
- Nombre de phases réseau : Monophasé
- Support de montage : Rail DIN symétrique
- In courant assigné d'emploi : 6 A
- Tension de sortie : 24...280 V c.a.
- Tension circuit de commande : 4...32 V c.c.
- Description des contacts : 1 "F"
- Couple de serrage : 0.5...0.8 N.m pour entrée / 0.5...0.8 N.m pour sortie
- Mode de raccordement : Bornes à vis 1 x 0.3...1 x 2.5 mm² pour sortie - AWG 22...AWG 14 / Bornes à vis 1 x 0.3...1 x 1.5 mm² pour entrée - AWG 22...AWG 16
- Capacitance unbalance : <= 10 pF pour entrée/sortie
- Résistance d'isolement : 1000 M' à 500 V DC
- Signalisation locale : LED vert pour état d'entrée
- Tension de commutation : >= 4 V c.c. marche / <= 1 V c.c. arrêt
- Limites du courant d'entrée : 8...11 mA
- Type de sortie statique : Commutation tension nulle / SCR output
- Courant de charge : 0.00015...6 A
- Tension absolue maximale : 600 V
- Courant de pointe : <= 285 A pour 16.6 ms / <= 300 A pour 20 ms
- Tension de déchet : <= 1.3 V en marche
- Puissance moteur hp : 0.16 hp à 40 °C 240 V AC
- Maximum i²t pour la fusion : 375 A².s pour 8.33 ms à 60 Hz half cycle / 410 A².s pour 10 ms à 50 Hz half cycle
- Courant de fuite : <= 0.1 mA arrêt
- Dv/dt : 500 V/µs arrêt à tension maximum
- Temps de réponse : 0,5 cycle marche / 0,5 cycle arrêt
- Facteur de puissance : >= 0.5 avec charge maximale
- Catégorie de surtension : III
- Largeur : 11 mm
- Hauteur : 90.3 mm
- Profondeur : 83.7 mm
- Masse du produit : 0.05 kg
Ancien produit : Telemecanique SSM1A16BD
Référence Schneider Electric SSM1A16BD / SCHSSM1A16BD
Caractéristiques techniques du produit :
Relais statique | |
---|---|
Nombre de phases | 1 |
Adapté à un montage sur rail | Oui |
Tension d'alimentation de courant nominal us cc | 4 V |
Tension d'alimentation de courant nominal us cc | 32 V |
Tension de fonctionnement | 24 V |
Tension de fonctionnement | 24 V |
Type de tension d'actionnement | Ac/dc |
Commutation au passage à zéro | Non |
Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 280 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 280 V |
