Photo(s) non contractuelle(s)

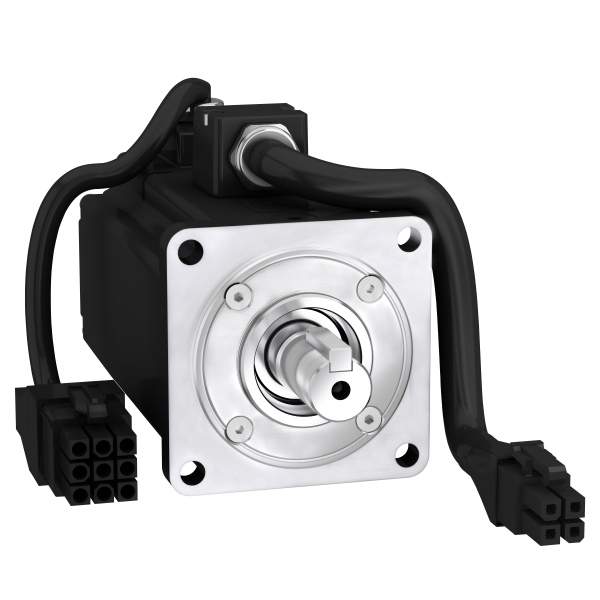

Moteur bch2 60mm 400w cod eur 20-bit join
691.69 € HT 830.03 € TTC
Dont éco participation : 0.06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1660 points de fidélité en achetant ce produit
Schneider Electric
SCHGBX060003K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 3
Non géré en stock
A commander
386.30 € HT 463.56 € TTC
Schneider Electric
SCHGBX060005K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 5
Non géré en stock
A commander
386.30 € HT 463.56 € TTC
Schneider Electric
SCHGBX060008K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 8
Non géré en stock
A commander
386.30 € HT 463.56 € TTC
Schneider Electric
SCHGBX060010K
Reducteur planetaire 60mm , rapport 10
Non géré en stock
A commander
596.89 € HT 716.27 € TTC
Schneider Electric
SCHGBX060012K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 12
Non géré en stock
A commander
481.90 € HT 578.28 € TTC
Schneider Electric
SCHGBX060015K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 15
Non géré en stock
A commander
481.90 € HT 578.28 € TTC
Schneider Electric
SCHGBX060020K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 20
Non géré en stock
A commander
481.90 € HT 578.28 € TTC
Schneider Electric
SCHGBX060025K
REDUCTEUR PLANETAIRE 60MM , RAPPORT 25
Non géré en stock
A commander
481.90 € HT 578.28 € TTC
Schneider Electric
SCHVW3M1C12
Lxm26/28 connecteur cn1 i o
Non géré en stock
A commander
74.36 € HT 89.23 € TTC
Schneider Electric
SCHVW3M1C13
Lxm26/28 module io, 0.5m cable
Non géré en stock
A commander
390.24 € HT 468.29 € TTC
Schneider Electric
SCHVW3M2207
10 CONNECTEURS POUR BUS DC
Non géré en stock
A commander
74.79 € HT 89.75 € TTC
Schneider Electric
SCHVW3M3103
CONTROLEUR DE FREIN DE PARKING
Non géré en stock
A commander
578.42 € HT 694.10 € TTC
Schneider Electric
SCHVW3M5D1FR30
Cable moteur 3m binde 0,8 2mm2, bch2 frei
Non géré en stock
A commander
82.92 € HT 99.50 € TTC
Schneider Electric
SCHVW3M5D1FR50
Cable moteur 5m binde 0,8 2mm2, bch2 frei
Non géré en stock
A commander
138.59 € HT 166.31 € TTC
Schneider Electric
SCHVW3M7101R01
5 CABLES CHAINAGE DC BUS LXM 32 0.1M
Non géré en stock
A commander
68.62 € HT 82.34 € TTC
Schneider Electric
SCHVW3M7102R150
CABLE, BUS DC, 5,3 MM2, B LINDE, 15M
Non géré en stock
A commander
487.76 € HT 585.31 € TTC
Schneider Electric
SCHVW3M8D1A
Bch2 kit conn. codeur, ca ble volant
Non géré en stock
A commander
203.47 € HT 244.16 € TTC
Schneider Electric
SCHVW3M8D1AR15
Cable codeur 1,5m blinde, bch2 cable vol
Non géré en stock
A commander
127.49 € HT 152.99 € TTC
Schneider Electric
SCHVW3M8D1AR30
Cable codeur 3m blinde, b ch2 cable volan
Non géré en stock
A commander
149.27 € HT 179.12 € TTC
Schneider Electric
SCHVW3M8D1AR50
Cable codeur 5m blinde, b ch2 cable volan
Non géré en stock
A commander
193.05 € HT 231.66 € TTC
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 5000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 2,19 A
Couple continu à l'arrêt : 1.27 N.m for LXM28A at 2.6 A, 220 V, single phase1.27 N.m for LXM28A at 2.6 A, 220 V, three phase1.27 N.m for LXM26D at 2.6 A, 220 V, single phase1.27 N.m for LXM26D at 2.6 A, 220 V, three phase
Alimentation continue : 400 W
Couple crête à l’arrêt : 3.81 N.m for LXM28A at 2.6 A, 220 V, single phase3.81 N.m for LXM28A at 2.6 A, 220 V, three phase3.81 N.m for LXM26D at 2.6 A, 220 V, single phase3.81 N.m for LXM26D at 2.6 A, 220 V, three phase
Puissance de sortie nominale : 400 W for LXM28A at 2.6 A, 220 V, single phase400 W for LXM28A at 2.6 A, 220 V, three phase400 W for LXM26D at 2.6 A, 220 V, single phase400 W for LXM26D at 2.6 A, 220 V, three phase
Couple nominal : 1.27 N.m for LXM28A at 2.6 A, 220 V, single phase1.27 N.m for LXM28A at 2.6 A, 220 V, three phase1.27 N.m for LXM26D at 2.6 A, 220 V, single phase1.27 N.m for LXM26D at 2.6 A, 220 V, three phase
Vitesse nominale : 3000 rpm for LXM28A at 2.6 A, 220 V, single phase3000 rpm for LXM28A at 2.6 A, 220 V, three phase3000 rpm for LXM26D at 2.6 A, 220 V, single phase3000 rpm for LXM26D at 2.6 A, 220 V, three phase
Courant maximal irms : 7.76 A pour LXM26Dà 0.4 kW, 220 V7.76 A pour LXM28Aà 0.4 kW, 220 V
Courant permanent maximum : 2,5 A

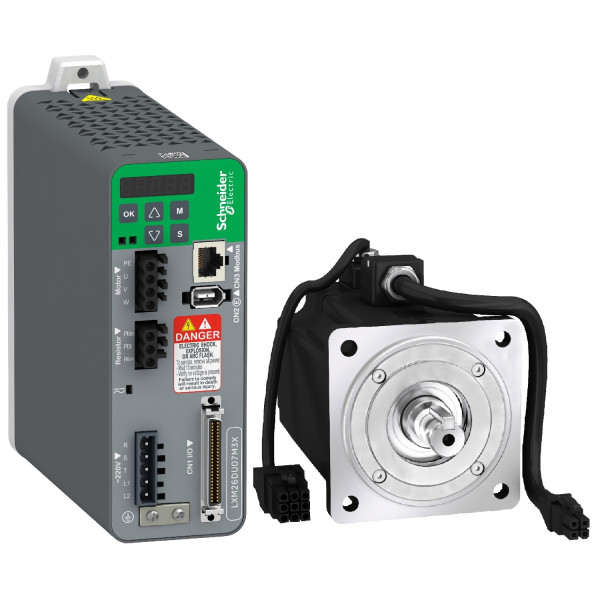

Compatibilité produit : LXM28A servo variateur moteur à 0.4 kW, 220 V, monophaséLXM26D servo variateur moteur à 0.4 kW, 220 V, monophaséLXM26D servo drive motor at 0.4 kW, 220 V, three phaseLXM28A servo variateur moteur à 0.4 kW, 220 V, triphasé
Type d'arbre : Avec clavette
Diamètre de l'axe : 14 mm
Longueur de l'axe : 30 mm
Largeur clavette : 5 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Avec
Couple statique : 1.3 N.m pour appareil seul
Support de montage : Bride standard asiatique
Taille bride moteur : 60 mm
Raccordement électrique : Fil nu
Constante de couple : 0.58 N.m/Aà 20 °C
Constante de fem : 35 V/ktr/mnà 20 °C
Inertie du rotor : 0.28 kg.cm²
Résistance du stator : 5.2 Ohm à 20 °C
Inductance du stator : 12 mHà 20 °C
Constante de temps électrique du stator : 2.31 msà 20 °C
Force radiale maximale fr : 200 N 3000 Tr/mn
Force axiale maximale fa : 70 N
Puissance d'accrochage des freins : 11,2 W
Type de refroidissement : Convection naturelle
Longueur : 165 mm
Nombre de taille moteur : 2
Diamètre du centrage : 50 mm
Profondeur du diamètre de centrage : 5,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 70 mm
Distance épaulement de l'arbre bride : 5.5 mm
Poids : 2 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 18,1 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 40,0 °C |
| Puissance nominale à fréquence assignée | 0,85 kW |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 60,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,64 kN |
| Vitesse de rotation assignée à fréquence assignée | 1500,0 1/min |
| Matériau du boîtier/corps | Autre |
