Photo(s) non contractuelle(s)

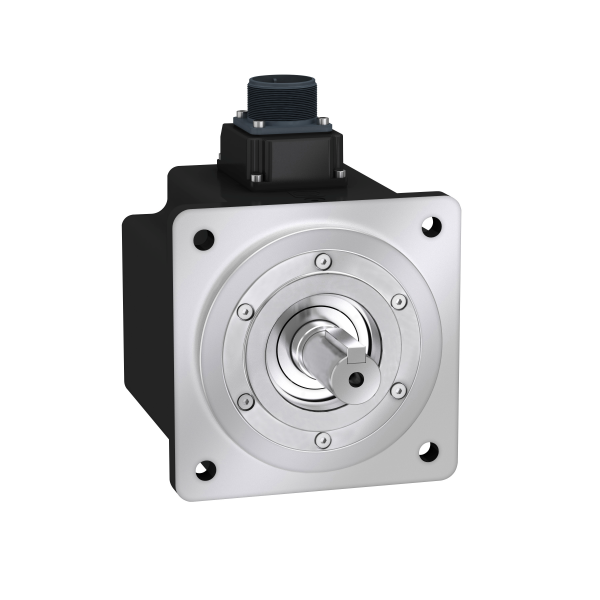

Moteur bch2 130mm 300w co deur 20-bit joi
931.89 € HT 1118.27 € TTC
Dont éco participation : 0.28 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 2236 points de fidélité en achetant ce produit
Schneider Electric
SCHGBX120003K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 3
Non géré en stock
A commander
755.61 € HT 906.73 € TTC
Schneider Electric
SCHGBX120005K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 5
Non géré en stock
A commander
755.61 € HT 906.73 € TTC
Schneider Electric
SCHGBX120008K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 8
Non géré en stock
A commander
755.61 € HT 906.73 € TTC
Schneider Electric
SCHGBX120010K
Reducteur planetaire 120m m, rapport 10
Non géré en stock
A commander
1611.70 € HT 1934.04 € TTC
Schneider Electric
SCHGBX120012K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 12
Non géré en stock
A commander
1059.70 € HT 1271.64 € TTC
Schneider Electric
SCHGBX120015K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 15
Non géré en stock
A commander
1059.70 € HT 1271.64 € TTC
Schneider Electric
SCHGBX120020K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 20
Non géré en stock
A commander
1059.70 € HT 1271.64 € TTC
Schneider Electric
SCHGBX120025K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 25
Non géré en stock
A commander
1059.70 € HT 1271.64 € TTC
Schneider Electric
SCHGBX120032K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 32
Non géré en stock
A commander
1059.70 € HT 1271.64 € TTC
Schneider Electric
SCHGBX120040K
REDUCTEUR PLANETAIRE 120M M, RAPPORT 40
Non géré en stock
A commander
1059.70 € HT 1271.64 € TTC
Schneider Electric
SCHVW3M1C12
Lxm26/28 connecteur cn1 i o
Non géré en stock
A commander
74.36 € HT 89.23 € TTC
Schneider Electric
SCHVW3M1C13
Lxm26/28 module io, 0.5m cable
Non géré en stock
A commander
390.24 € HT 468.29 € TTC
Schneider Electric
SCHVW3M2207
10 CONNECTEURS POUR BUS DC
Non géré en stock
A commander
74.79 € HT 89.75 € TTC
Schneider Electric
SCHVW3M5D2AR30
Cable moteur 3m binde 1,3 mm2, bch2 conn.
Non géré en stock
A commander
166.50 € HT 199.80 € TTC
Schneider Electric
SCHVW3M5D2AR50
Cable moteur 5m binde 1,3 mm2, bch2 conn.
Non géré en stock
A commander
234.81 € HT 281.77 € TTC
Schneider Electric
SCHVW3M7101R01
5 CABLES CHAINAGE DC BUS LXM 32 0.1M
Non géré en stock
A commander
68.62 € HT 82.34 € TTC
Schneider Electric
SCHVW3M7102R150
CABLE, BUS DC, 5,3 MM2, B LINDE, 15M
Non géré en stock
A commander
487.76 € HT 585.31 € TTC
Schneider Electric
SCHVW3M8D2A
Bch2 kit conn. codeur, mi l
Non géré en stock
A commander
172.41 € HT 206.89 € TTC
Schneider Electric
SCHVW3M8D2AR30
Cable codeur 3m blinde, b ch2 conn. mil
Non géré en stock
A commander
213.75 € HT 256.50 € TTC
Schneider Electric
SCHVW3M8D2AR50
Cable codeur 5m blinde, b ch2 conn. mil
Non géré en stock
A commander
249.93 € HT 299.92 € TTC
Description
Caractéristiques principales :Compatibilité de gamme : Lexium 28
Fonction produit : Servo moteur
Nom abrégé de l'appareil : BCH2
Caractéristiques complémentaires :
Vitesse mécanique maximum : 2000 Tr/mn
[us] tension d'alimentation : 220 V
Nombre de phases réseau : MonophaséTriphasé
Courant continu à l'arrêt : 1,88 A
Couple continu à l'arrêt : 2.86 N.m for LXM28A at 2.6 A, 220 V, single phase2.86 N.m for LXM28A at 2.6 A, 220 V, three phase2.86 N.m for LXM26D at 2.6 A, 220 V, single phase2.86 N.m for LXM26D at 2.6 A, 220 V, three phase
Alimentation continue : 300 W
Couple crête à l’arrêt : 8.59 N.m for LXM28A at 2.6 A, 220 V, single phase8.59 N.m for LXM28A at 2.6 A, 220 V, three phase8.59 N.m for LXM26D at 2.6 A, 220 V, single phase8.59 N.m for LXM26D at 2.6 A, 220 V, three phase
Puissance de sortie nominale : 300 W for LXM28A at 2.6 A, 220 V, single phase300 W for LXM28A at 2.6 A, 220 V, three phase300 W for LXM26D at 2.6 A, 220 V, single phase300 W for LXM26D at 2.6 A, 220 V, three phase
Couple nominal : 2.86 N.m for LXM28A at 2.6 A, 220 V, single phase2.86 N.m for LXM28A at 2.6 A, 220 V, three phase2.86 N.m for LXM26D at 2.6 A, 220 V, single phase2.86 N.m for LXM26D at 2.6 A, 220 V, three phase
Vitesse nominale : 1000 rpm for LXM28A at 2.6 A, 220 V, single phase1000 rpm for LXM28A at 2.6 A, 220 V, three phase1000 rpm for LXM26D at 2.6 A, 220 V, single phase1000 rpm for LXM26D at 2.6 A, 220 V, three phase
Courant maximal irms : 5.98 A for LXM26D at 0.3 kW, 220 V5.98 A pour LXM28Aà 0.3 kW, 220 V
Courant permanent maximum : 2,09 A

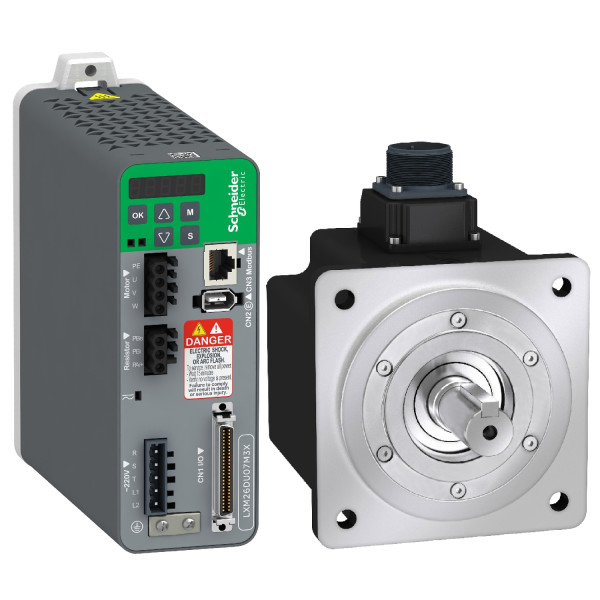

Compatibilité produit : LXM28A servo variateur moteur à 0.3 kW, 220 V, triphaséLXM26D servo variateur moteur à 0.3 kW, 220 V, triphaséLXM26D servo variateur moteur à 0.3 kW, 220 V, monophaséLXM28A servo drive motor at 0.3 kW, 220 V, single phase
Type d'arbre : Avec clavette
Diamètre de l'axe : 22 mm
Longueur de l'axe : 45 mm
Largeur clavette : 8 mm
Type de retour : Codeur monotour absolu 20 bits
Frein de parking : Sans
Support de montage : Bride standard asiatique
Taille bride moteur : 130 mm
Raccordement électrique : MIL connecteur
Constante de couple : 1.52 N.m/Aà 20 °C
Constante de fem : 92 V/ktr/mnà 20 °C
Inertie du rotor : 6.63 kg.cm²
Résistance du stator : 1.93 Ohmà 20 °C
Inductance du stator : 24.9 mHà 20 °C
Constante de temps électrique du stator : 12.9 msà 20 °C
Force radiale maximale fr : 670 N 1000 Tr/mn
Force axiale maximale fa : 200 N
Puissance d'accrochage des freins : 19,7 W
Type de refroidissement : Convection naturelle
Longueur : 147 mm
Nombre de taille moteur : 1
Diamètre du centrage : 110 mm
Profondeur du diamètre de centrage : 8 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 145 mm
Distance épaulement de l'arbre bride : 8 mm
Poids : 7 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Calibre/courant nominal assigné (in) | 2,6 A |
| Tension assignée (ue) | 220,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Im 3001 (b5) |
| Nombre de pôles | 0,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 40,0 °C |
| Puissance nominale à fréquence assignée | 0,4 kW |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 60,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Oui |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Clé |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Roulement à billes |
| Classe d’isolation selon iec | F |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 1,27 kN |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Matériau du boîtier/corps | Autre |
