8s relais 100va, born

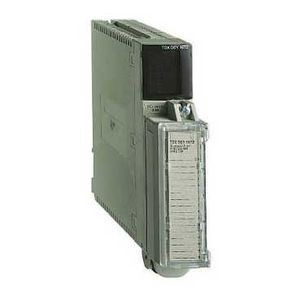

SCHTSXDSY08R5A - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Module de sorties numériques
• Nombre sorties tor : 8
• Type de sortie tor : Relais protégé
• Tension de sortie tor : 24...240 V c.a. conformément à EN/IEC 61131-2 20...264 V / 24...48 V c.c. conformément à EN/IEC 61131-2 19...60 V

• [ith] courant thermique conventionnel : 5 A
• Temps de réponse : < 10 ms activation / < 15 ms désactivation
• Description des contacts : 2 x 2 F/O + 2 x 2 ''F''
• Protection surtension en sortie : Circuit RC et Ge-Mov
• Protection contre les surcharges en sortie : Fusible 6,3 A interchangeable par ligne commune à fusion rapide
• Protection court-circuit : Fusible 6,3 A interchangeable par ligne commune à fusion rapide
• Résistance d'isolement : > 10 M' 500 V
• Puissance dissipée : (0,25 W + 0,24 W x nb de sorties à l'état 1)
• Durée de vie électrique : 1000000 cycle DC-12 24 W 24 V résistif / 1000000 cycle DC-12 50 W 48 V résistif / 1000000 cycle DC-3 24 W 24 V inductif / 1000000 cycle DC-3 50 W 48 V inductif / 2000000 cycle DC-3 10 W 24 V inductif / 2000000 cycle DC-3 24 W 48 V inductif / 300000 cycle DC-12 100 W 48 V résistif / 300000 cycle DC-12 50 W 24 V résistif / 1000000 cycle AC-12 100 VA 48 V résistif / 2000000 cycle AC-14 50 VA 48 V inductif / 2000000 cycle AC-15 50 VA 48 V inductif / 500000 cycle AC-12 200 VA 48 V résistif / 500000 cycle AC-14 50 VA 24 V inductif / 500000 cycle AC-15 50 VA 24 V inductif / 5000000 cycle AC-14 20 VA 48 V inductif / 5000000 cycle AC-15 20 VA 48 V inductif / 700000 cycle AC-12 100 VA 24 V résistif / 100000 cycle AC-14 440 VA 220...240 V inductif / 100000 cycle AC-15 440 VA 220...240 V inductif / 1000000 cycle AC-12 220 VA 100...120 V résistif / 1000000 cycle AC-12 440 VA 220...240 V résistif / 1000000 cycle AC-14 220 VA 220...240 V inductif / 1000000 cycle AC-15 220 VA 220...240 V inductif / 10000000 cycle AC-14 20 VA 100...120 V inductif / 10000000 cycle AC-15 20 VA 100...120 V inductif / 10000000 cycle AC-15 20 VA 220...240 V inductif / 150000 cycle AC-14 220 VA 100...120 V inductif / 150000 cycle AC-15 220 VA 100...120 V inductif / 1500000 cycle AC-14 110 VA 100...120 V inductif / 1500000 cycle AC-15 110 VA 100...120 V inductif / 3000000 cycle AC-14 110 VA 220...240 V inductif / 3000000 cycle AC-15 110 VA 220...240 V inductif / 500000 cycle AC-12 440 VA 100...120 V résistif
• Marquage : CE
• Raccordement électrique : Bornier à vis
• Consommation électrique : 55 mA 5 V DC / 80 mA 24 V DC rack
• Format du module : Standard
• Masse du produit : 0.42 kg
