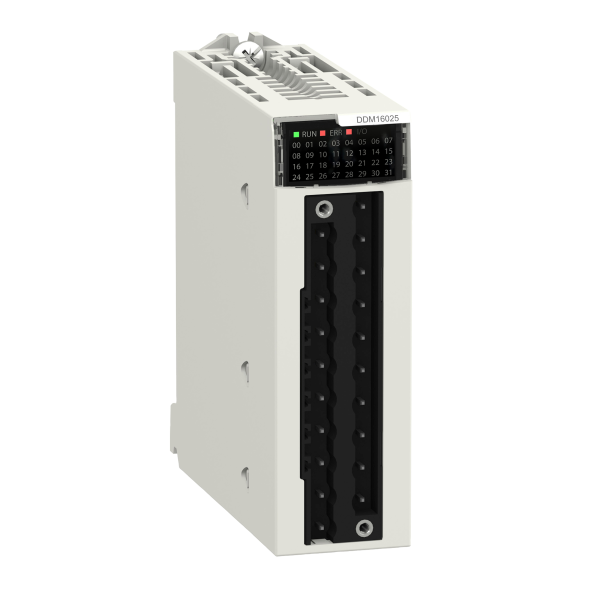

Schneider electric dig 8i 24 vdc 8q relays
SCHBMXDDM16025 - Schneider Electric
650.38 € TTC
Marque : Schneider Electric
Référence : BMXDDM16025
EAN : 3595863910612
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMXDDM16025
EAN : 3595863910612
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1300 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Ancien produit : Telemecanique BMXDDM16025
- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module E/S TOR
- Raccordement électrique : Connecteur 20 points
- Nombre entrées tor : 8
- Types d'entrée : Chute de courant (logique positive)
- Tension entrées tor : 24 V c.c. positif
- Courant d'entrée tor : 3.5 mA
- Compatibilité de l'entrée : Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2
- Nombre sorties tor : 8
- Type de sortie tor : Relais
- Tension de sortie tor : 24 V 19...30 V c.c. / 24...240 V 10...264 V c.a.
- Courant de sortie tor : 2000 mA
- Alimentation électrique du capteur : 19...30 V
- Tension état 1 garanti : >= 11 V
- Courant état 1 garanti : >= 2 mA
- Tension état 0 garanti : <= 5 V
- Courant état 0 garanti : <= 1.5 mA
- Impédance d'entrée : 6800 Ohm
- Résistance d'isolement : > 10 M' 500 V DC
- Puissance dissipée en w : <= 3.1 W
- Temps de filtrage typique cc : 4 ms
- Temps de filtrage maximal cc : 7 ms
- Temps de réponse de la sortie : <= 10 ms désactivation / <= 12 ms activation
- Mise en parallèle des entrées : Non
- Consommation électrique typique : 100 mA à 3,3 V DC
- Fiabilité mtbf : 912167 H
- Type de protection : 1 fusible externe par canal de sortie ou groupe de canal de sortie à fusion rapide / Protection contre inversion de polarité en entrée / 1 fusible externe par groupe de canaux d'entrée 0.5 A à fusion rapide
- Seuil de détection de tension : < 14 V DC détecteur erreur / > 18 V DC détecteur OK
- Courant commuté minimum : 1 mA 5 V c.c.
- Tension de coupure maximale : 125 V DC / 264 V c.a.
- Durée de vie mécanique : >= 20000000 cycle
- Durée de vie électrique : 100000 cycle AC-14 240 VA 240 V 0,7 / 100000 cycle AC-14 300 VA 200 V 0,7 / 100000 cycle AC-15 120 VA 240 V 0,35 / 100000 cycle AC-15 200 VA 200 V 0,35 / 100000 cycle DC-13 24 W 24 V / 300000 cycle AC-14 72 VA 240 V 0,7 / 300000 cycle AC-14 80 VA 200 V 0,7 / 300000 cycle AC-15 36 VA 240 V 0,35 / 300000 cycle AC-15 60 VA 200 V 0,35 / 300000 cycle DC-13 7.2 W 24 V
- Fréquence de commutation : 1 Hz
- Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
- Masse du produit : 0.135 kg
Ancien produit : Telemecanique BMXDDM16025
Référence Schneider Electric BMXDDM16025 / SCHBMXDDM16025
Caractéristiques techniques du produit :
| Module d'entrées/sorties numérique | |
|---|---|
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Courant d'entrée au signal 1 | 3,5 A |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 8,0 |
| Nombre de sorties numériques | 8,0 |
| Temps de retard en cas de changement de signal | 7,0 ms |
| Temps de retard en cas de changement de signal | 7 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Dc |
| Capacité de redondance | Non |
| Courant de sortie | 2,0 A |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Type de sortie numérique | Relais |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à la sortie | 19,0 V |
| Tension admissible à la sortie | 19 V |
| Tension admissible à l'entrée | 30,0 V |
| Tension admissible à l'entrée | 30 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Oui |
| Sorties numériques configurables | Oui |
| Sil conformément à iec 61508 | Sans |
| Largeur | 33,0 mm |
