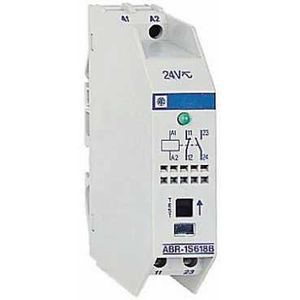

Schneider Electric Interf R Em S1F 24V Led

Description

• Gamme de produits : Interface pour signaux numériques
• Type de produit ou de composant : Module d'interface de sortie électromécanique
• Description des contacts : 1 "F"
• [uc] tension circuit de commande : 24 V
• Type de circuit de commande : C.a./c.c.
• Fréquence circuit de commande : 50/60 Hz
• Dimension du pas en largeur : 17.5 mm
• In courant assigné d'emploi : <= 55 mA c.a. / <= 62 mA c.c.
• Protection inversion de polarité : Avec, application circuit: oui
• Protection contre les courts-circuits : 16 A fusible externe gF (Ik <= 2,5 kA CA et Ik <= 100 A CC) / 16 A fusible externe gG (Ik <= 2,5 kA CA et Ik <= 100 A CC)
• [ith] courant thermique conventionnel : 12 A conformément à IEC 60947-1
• Signalisation locale : Indicateur mécanique vert pour position de contacts et 1 état de signal de commande de DEL verte

• Limites de la tension de commande : 30 V seuil d'alimentation: 16.5 V
• Tension de coupure maximale : 125 V DC
• Couleur du logement : Gris
• Raccordements - bornes : Borniers à vis-étrier
• Tension de retombée : <= 3.8 V
• Courant de maintien : >= 4.9 mA c.c. / >= 5.2 mA c.a.
• Puissance dissipée en w : <= 1.5 W
• [ue] tension assignée d'emploi : <= 125 V DC conformément à IEC 60947-5-1 / <= 230 V AC conformément à IEC 60947-5-1
• Fréquence du réseau : 50/60 Hz
• [ie] courant assigné d'emploi : 0,0416666666666667 AC-13 Ue: 230 V par 1000000 cycle conformément à IEC 60947-5-1 / 0,0416666666666667 AC-14 Ue: 230 V par 1000000 cycle conformément à IEC 60947-5-1 / 0,0416666666666667 AC-15 Ue: 230 V par 1000000 cycle conformément à IEC 60947-5-1 / 0,0416666666666667 DC-13 Ue: 24 V par 1000000 cycle conformément à IEC 60947-5-1 / 4 A AC-12 Ue: 230 V par 1000000 cycle conformément à IEC 60947-5-1 / 5 A DC-12 Ue: 24 V par 1000000 cycle conformément à IEC 60947-5-1
• Courant commuté minimum : 3 mA
• Tension de commutation minimale : 17 V
• Fiabilité électrique : <= 0,00000001
• Temps de fonctionnement : <= 12 ms entre la désexcitation de la bobine et la fermeture ducontact ''O'' / <= 12 ms entre la désexcitation de la bobine et la fermeture du contact ''F'' / <= 12 ms entre l'excitation de la bobine et la fermeture du contact ''O'' / <= 12 ms entre l'excitation de la bobine et la fermeture du contact ''F''
• Durée des rebonds de contact : <= 3 ms
• Taux de disponibilité en hz : <= 6 Hz sans charge / <= 0.5 Hz au courant nominal
• Durée de vie mécanique : >= 20000000 cycle
• [ui] tension assignée d'isolement : 250 V conformément à IEC 60947-1 / 250 V conformément à VDE 0110 gr C
• Tenue à la flamme : V0 conformément à UL 94
• Section de câble : 0.27...4 mm², 1 fil rigide / 0.34...2.5 mm², 1 ou 2 fils souple avec embout / 0.6...2.5 mm², 1 ou 2 fils souple sans embout / 0.27...2.5 mm², 2 fils rigide
• Position de montage : Toutes positions
• Catégorie d'installation : II conformément à IEC 60947-1
• Support de montage : Profilé asymétrique / Rail combiné / Rail DIN symétrique
• Masse du produit : 0.095 kg
