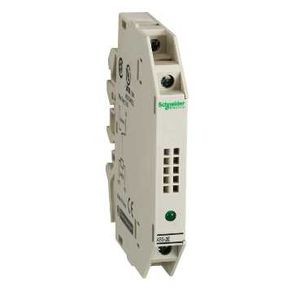

Photo(s) non contractuelle(s)
Schneider Electric Interf R Stat E9Mm 24V Cc
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme de produits : Interface pour signaux numériques
- Type de produit ou de composant : Module d'interface d'entrée statique mince
- Description des contacts : 1 ''O''
- [uc] tension circuit de commande : 24 V
- Type de circuit de commande : C.c.
- In courant assigné d'emploi : <= 12 mA
- Protection inversion de polarité : Interne pour télécommande / Interne pour circuit de sortie
- Protection contre les courts-circuits : 0.25 A fusible externe à fusion rapide (Ik <= 100 A CC)
- Signalisation locale : 1 DEL indiquant état du signal de contrôle
- Vente par quantité indivisible : 5
- Dimension du pas en largeur : 9.5 mm
- Limites de la tension de commande : 28,8 V
- Tension état 1 garanti : 16.9 V
- Courant état 1 garanti : 7.7 mA
- Tension état 0 garanti : 5.6 V
- Courant état 0 garanti : 2 mA
- [ue] tension assignée d'emploi : 5...48 V
- Type de circuit de sortie : DC
- Limites de la tension assignée d'emploi : 2...60 V
- Courant commuté maximum : 50 mA
- Courant commuté minimum : 1 mA
- Courant résiduel : 0.1 mA à phase 0
- Tension de retombée : <= 1 V à phase 1
- Temps de réponse : <= 0,05 ms de l'état 0 à l'état 1, Ue <= 30 V et Ie >= 5 mA / <= 0,4 ms de l'état 1 à l'état 0, Ue <= 30 V et Ie >= 5 mA
- Fréquence de commutation : <= 1000 Hz 50 % Ue <= 30 V et Ie >= 5 mA
- [ui] tension assignée d'isolement : 250 V conformément à VDE 0110 gr C / 300 V conformément à IEC 60947-1
- Raccordements - bornes : Borniers à vis-étrier
- Tenue à la flamme : V0 conformément à UL 94
- Section de câble : 0.27...4 mm², 1 fil rigide / 0.34...2.5 mm², 1 ou 2 fils souple avec embout / 0.6...2.5 mm², 1 ou 2 fils souple sans embout
- Position de montage : Toutes positions
- Catégorie d'installation : II conformément à IEC 60947-1
- Support de montage : Profilé asymétrique / Rail combiné / Rail DIN symétrique
- Masse du produit : 0.029 kg
Ancien produit : Telemecanique ABS2EC01EB
Caractéristiques techniques
| Mode de pose | Rail din |
| Fonction | Partiellement électronique |
| Profondeur d'encastrement | 78 mm |
| Calibre/courant nominal assigné (in) | 0,05 A |
| Largeur en nombre de modules | 1 |
| Tension de commande 1 | 24 V |
| Tension de commande 2 | 24 V |
| Type de tension de commande 1 | Ac/dc |
| Type de tension de commande 2 | Ac/dc |
| Type de tension d’alimentation | Ac/dc |
| Tension d’alimentation | 5 V |
| Courant de commutation max. (cos phi = 0,6) | 0,05 A |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
