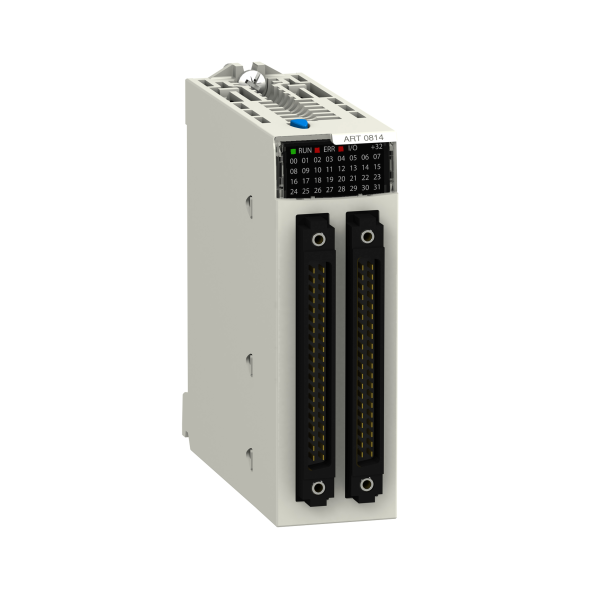

SCHBMXART0814 - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module d'entrées analogiques
• Raccordement électrique : 2 connecteurs 40 voies
• Isolation des entrées sorties : Isolé
• Niveau d'entrée : Faible niveau
• Nombre entrées analogiques : 8
• Type d'entrée analogique : Tension +/- 1,28 V / Tension +/- 160 mV / Tension +/- 320 mV / Tension +/- 40 mV / Tension +/- 640 mV / Tension +/- 80 mV / Résistance 400 Ohm 2 fils / Résistance 400 Ohm 3 fils / Résistance 400 Ohm 4 fils / Résistance 4000 Ohm 2 fils / Résistance 4000 Ohm 3 fils / Résistance 4000 Ohm 4 fils / Sonde de température -100...+260 °C Cu 10 / Sonde de température -100...+450 °C Pt 100 UL/JIS / Sonde de température -100...+450 °C Pt 1000 UL/JIS / Sonde de température -200...+850 °C Pt 100 IEC / Sonde de température -200...+850 °C Pt 1000 IEC / Sonde de température -60...+180 °C Ni 100 / Sonde de température -60...+180 °C Ni 1000 / Thermocouple +130...+1820 °C thermocouple B / Thermocouple +270...+1300 °C thermocouple N / Thermocouple -200...+600 °C thermocouple U / Thermocouple -200...+760 °C thermocouple J / Thermocouple -200...+900 °C thermocouple L / Thermocouple -270...+1000 °C thermocouple E / Thermocouple -270...+1370 °C thermocouple K / Thermocouple -270...+400 °C thermocouple T / Thermocouple -50...+1769 °C thermocouple R / Thermocouple -50...+1769 °C thermocouple S

• Conversion analogique/numérique : Sigma delta 16 bits
• Résolution entrées analogiques : 15 bits + signe
• Impédance d'entrée : 10 M'
• Surcharge admise sur les entrées : +/- 7,5 V +/- 1,28 V / +/- 7,5 V +/- 160 mV / +/- 7,5 V +/- 320 mV / +/- 7,5 V +/- 40 mV / +/- 7,5 V +/- 640 mV / +/- 7,5 V +/- 80 mV
• Réjection mode commun : 120 dB 50/60 Hz
• Réjection mode différentiel : 60 dB 50/60 Hz
• Compensation jonction froide : Externe par capteur Pt100
• Type de filtre : Filtrage numérique de premier ordre
• Temps de cycle nominal de lecture : 200 ms avec thermocouple / 400 ms avec sonde de température
• Erreur de mesure : +/- 0,7 °C Ni 1000 25 °C / +/- 2 °C Pt 100 0...60 °C / +/- 2 °C Pt 1000 0...60 °C / +/- 2,1 °C Ni 100 25 °C / +/- 2,1 °C Pt 100 25 °C / +/- 2,1 °C Pt 1000 25 °C / +/- 2,7 °C thermocouple U 25 °C / +/- 2,8 °C thermocouple J 25 °C / +/- 3 °C Ni 100 0...60 °C / +/- 3 °C thermocouple L 25 °C / +/- 3,2 °C thermocouple R 25 °C / +/- 3,2 °C thermocouple S 25 °C / +/- 3,5 °C thermocouple B 25 °C / +/- 3,7°C thermocouple E 25 °C / +/- 3,7°C thermocouple K 25 °C / +/- 3,7°C thermocouple N 25 °C / +/- 3,7°C thermocouple T 25 °C / +/- 4 °C Cu 10 0...60 °C / +/- 4 °C Cu 10 25 °C / +/- 4,5 °C thermocouple J 0...60 °C / +/- 4,5 °C thermocouple L 0...60 °C / +/- 4,5 °C thermocouple R 0...60 °C / +/- 4,5 °C thermocouple S 0...60 °C / +/- 4,5 °C thermocouple U 0...60 °C / +/- 5 °C thermocouple B 0...60 °C / +/- 5 °C thermocouple E 0...60 °C / +/- 5 °C thermocouple K 0...60 °C / +/- 5 °C thermocouple N 0...60 °C / +/- 5 °C thermocouple T 0...60 °C / <= 0,15 % de l'échelle +/- 1,28 V 0...60 °C / <= 0,15 % de l'échelle +/- 160 mV 0...60 °C / <= 0,15 % de l'échelle +/- 320 mV 0...60 °C / <= 0,15 % de l'échelle +/- 640 mV 0...60 °C / <= 0,15 % de l'échelle +/- 80 mV 0...60 °C / <= 0,2 % de l'échelle +/- 40 mV 0...60 °C / <= 0,2 % de l'échelle 4000 Ohm 0...60 °C / <= 0,3 % de l'échelle 400 Ohm 0...60 °C / 0,05 % de l'échelle +/- 1,28 V 25 °C / 0,05 % de l'échelle +/- 160 mV 25 °C / 0,05 % de l'échelle +/- 320 mV 25 °C / 0,05 % de l'échelle +/- 40 mV 25 °C / 0,05 % de l'échelle +/- 640 mV 25 °C / 0,05 % de l'échelle +/- 80 mV 25 °C / 0,12 % de l''échelle 400 Ohm 25 °C / 0,12 % de l''échelle 4000 Ohm 25 °C / 1,3 °C Ni 1000 0...60 °C
• Dérive en température : 25 ppm/°C 400 Ohm / 25 ppm/°C 4000 Ohm / 25 ppm/°C Ni 1000 / 25 ppm/°C thermocouple B / 25 ppm/°C thermocouple E / 25 ppm/°C thermocouple J / 25 ppm/°C thermocouple K / 25 ppm/°C thermocouple L / 25 ppm/°C thermocouple N / 25 ppm/°C thermocouple R / 25 ppm/°C thermocouple S / 25 ppm/°C thermocouple T / 25 ppm/°C thermocouple U / 30 ppm/°C +/- 1,28 V / 30 ppm/°C +/- 160 mV / 30 ppm/°C +/- 320 mV / 30 ppm/°C +/- 40 mV / 30 ppm/°C +/- 640 mV / 30 ppm/°C +/- 80 mV / 30 ppm/°C Cu 10 / 30 ppm/°C Ni 100 / 30 ppm/°C Pt 100 / 30 ppm/°C Pt 1000
• Recalibrage : Interne
• Type de détection : Circuit ouvert Cu 10 / Circuit ouvert Ni 100 / Circuit ouvert Ni 1000 / Circuit ouvert Pt 100 / Circuit ouvert Pt 1000 / Circuit ouvert thermocouple B / Circuit ouvert thermocouple E / Circuit ouvert thermocouple J / Circuit ouvert thermocouple K / Circuit ouvert thermocouple L / Circuit ouvert thermocouple N / Circuit ouvert thermocouple R / Circuit ouvert thermocouple S / Circuit ouvert thermocouple T / Circuit ouvert thermocouple U
• Résistance maximum du câblage : 20 Ohm 2 fils Cu 10 / 20 Ohm 2 fils Ni 100 / 20 Ohm 2 fils Pt 100 / 20 Ohm 3 fils Cu 10 / 20 Ohm 3 fils Ni 100 / 20 Ohm 3 fils Pt 100 / 200 Ohm 2 fils Ni 1000 / 200 Ohm 2 fils Pt 1000 / 200 Ohm 3 fils Ni 1000 / 200 Ohm 3 fils Pt 1000 / 50 Ohm 4 fils Cu 10 / 50 Ohm 4 fils Ni 100 / 50 Ohm 4 fils Pt 100 / 500 Ohm 4 fils Ni 1000 / 500 Ohm 4 fils Pt 1000
• Résolution de la mesure : 0,1 °C Cu 10 / 0,1 °C Ni 100 / 0,1 °C Ni 1000 / 0,1 °C Pt 100 / 0,1 °C Pt 1000 / 0,1 °C thermocouple B / 0,1 °C thermocouple E / 0,1 °C thermocouple J / 0,1 °C thermocouple K / 0,1 °C thermocouple L / 0,1 °C thermocouple N / 0,1 °C thermocouple R / 0,1 °C thermocouple S / 0,1 °C thermocouple T / 0,1 °C thermocouple U / 1280/2exp14 mV +/- 1,28 V / 160/2exp14 mV +/- 160 mV / 320/2exp14 mV +/- 320 mV / 40/2exp14 mV +/- 40 mV / 40/2exp14 mV 400 Ohm / 4000/2exp14 mV 4000 Ohm / 640/2exp14 mV +/- 640 mV / 80/2exp14 mV +/- 80 mV
• Valeur de conversion maximale : +/- 100 % 400 Ohm / +/- 100 % 4000 Ohm / +/- 102,5 % +/- 1,28 V / +/- 102,5 % +/- 160 mV / +/- 102,5 % +/- 320 mV / +/- 102,5 % +/- 40 mV / +/- 102,5 % +/- 640 mV / +/- 102,5 % +/- 80 mV
• Led d'état : 1 LED vert RUN / 1 DEL par canal vert diagnostic du canal / 1 LED rouge ERR / 1 LED rouge E/S
• Masse du produit : 0.165 kg
• Consommation électrique : 150 mA à 3,3 V DC
