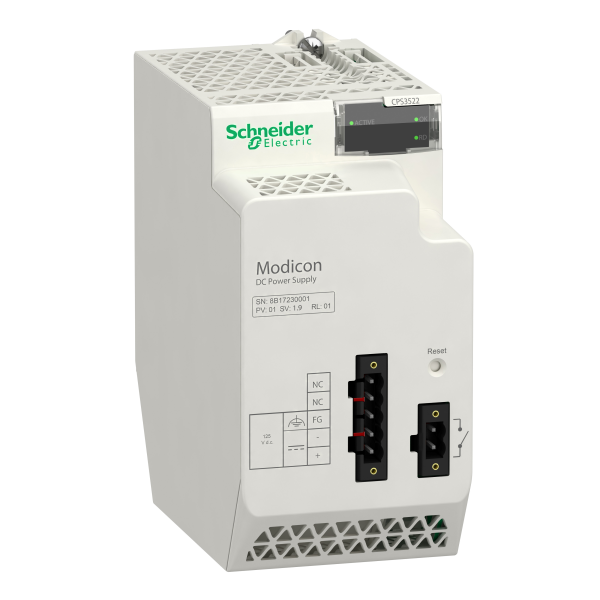

Modicon x80 - module d'alimentation redondante 125vdc - 40w

SCHBMXCPS3522 - Schneider Electric

Caractéristiques principales :

Gamme de produits : Modicon X80
Fonction produit : Module d'alimentation
Accessoires associés : Tout fond de panier
Fonctions disponibles : Détection de températureDurée de disponibilitéDurée de vie résiduelleInformation de redondanceTest de redondance
Tension principale : 125 V
Type de circuit d'alimentation : CC
Puissance au secondaire : 18 W 3,3 V CC à 0…60 °C alimentation électrique du module E/S logique40 W 24 V CC à 0…60 °C processeur et alimentation électrique du module E/S si 3,3 V non chargé

Caractéristiques complémentaires :

Limite de la tension primaire : 100…150 V
Courant en entrée : 600 mA 125 V
Courant à l'appel : 60 A 125 V
I²t à l'enclenchement : 2.5 A².s 125 V
It à l'enclenchement : 0.09 A.s 125 V
Type de protection : Fusible interne non accessible circuit primaireProtection contre les surcharges circuit secondaireProtection surtension circuit secondaireProtection contre les courts-circuits circuit secondaire
Courant sous tension secondaire : 1,67 A 24 V CC processeur et alimentation électrique du module E/S5 A 3,3 V CC alimentation électrique du module E/S logique
Puissance dissipée en w :
État led : 1 LED vert présence tension (OK)1 LED vert redondance OK1 LED vert état de l'alimentation
Type de commande : Bouton-poussoir RESET - redémarrage à froid
Raccordement électrique : 1 connecteur 2 broche(s) relais d'alarme1 connecteur 5 broche(s) alimentation de la ligne, terre de protection
Résistance d'isolement : >= 100 M? primaire / masse>= 100 M? primaire / secondaire
Poids : 0,61 kg
