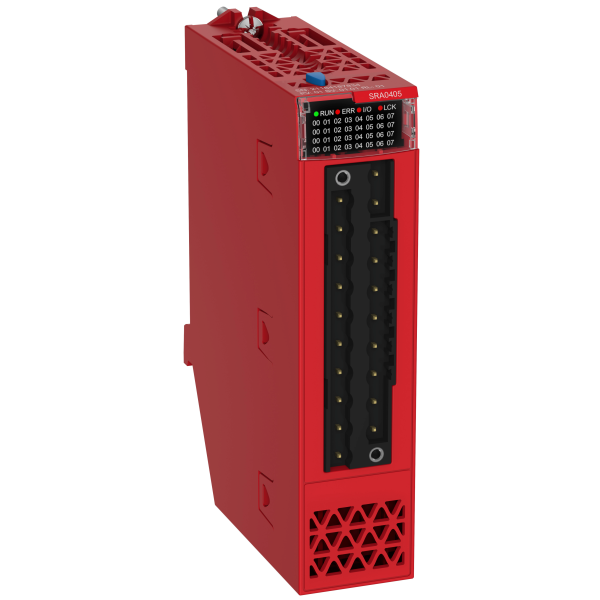

Modicon x80 - 4 sorties relais isolés, sil2/cat 2/plc
SCHBMXSRA0405 - Schneider Electric
1672.70 € TTC
Marque : Schneider Electric
Référence : BMXSRA0405
EAN : 3606481204936
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMXSRA0405
EAN : 3606481204936
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 3345 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Gamme de produits : Modicon X80
Fonction produit : Module de sorties numériques
Nombre sorties tor : 4 se conformer à EN/IEC 61131-2
Type de sortie numérique : Relais
Tension de sortie numérique : 12…24 V 10...34 V CC24…240 V 10...264 V CA
Caractéristiques complémentaires :
[ith] courant thermique conventionnel : 3 A
Résistance d'isolement : > 10 M? 500 V CC
Puissance dissipée en w :
Temps de réponse de la sortie : 12 ms activation6 ms désactivation
Consommation électrique typique : 240 mA à 3,3 V DC130 mA at 24 V DC
Fiabilité mtbf : 474792 H
Type de protection : Externe protection contre les surchargesExterne protection contre les courts-circuitsProtection surtension, inductive CA réseauProtection surtension, inductive CC réseau
Protection contre les surcharges en sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Protection surtension en sortie : Utiliser la diode de décharge sur chaque sortie CCUtiliser le circuit RC sur chaque sortie CAUtilisez le limiteur de surtension ZNOsur chaque sortie CA
Protection court-circuit sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Courant commuté minimum : 10 mA 5 V CC
Tension de coupure maximale : 230 V AC
Durée de vie mécanique : 10000000 cycle
Durée de vie électrique : 80000 cycles AC-15 250 VA 250 V at -25...60 °C80000 cycles AC-15 500 VA 250 V at -25...60 °C80000 cycles AC-15 750 VA 250 V at -25...60 °C250000 cycles AC-12 250 VA 250 V at -25...60 °C70000 cycles AC-12 500 VA 250 V at -25...60 °C30000 cycles AC-12 1000 VA 250 V at -25...60 °C80000 cycles DC-13 24 VA 24 V at -25...60 °C50000 cycles DC-13 48 VA 24 V at -25...60 °C30000 cycles DC-13 96 VA 24 V at -25...60 °C1000000 cycles DC-12 24 VA 24 V at -25...60 °C500000 cycles DC-12 48 VA 24 V at -25...60 °C300000 cycles DC-12 120 VA 24 V at -25...60 °C
Fréquence de commutation :
État led : 1 LED rouge pour erreur module (ERR)1 LED vert pour module en marche (RUN)1 DEL par canal vert pour diagnostic du canal1 LED rouge pour module E/S
Poids : 0,145 kg
Gamme de produits : Modicon X80
Fonction produit : Module de sorties numériques
Nombre sorties tor : 4 se conformer à EN/IEC 61131-2
Type de sortie numérique : Relais
Tension de sortie numérique : 12…24 V 10...34 V CC24…240 V 10...264 V CA
Caractéristiques complémentaires :
[ith] courant thermique conventionnel : 3 A
Résistance d'isolement : > 10 M? 500 V CC
Puissance dissipée en w :
Temps de réponse de la sortie : 12 ms activation6 ms désactivation
Consommation électrique typique : 240 mA à 3,3 V DC130 mA at 24 V DC
Fiabilité mtbf : 474792 H
Type de protection : Externe protection contre les surchargesExterne protection contre les courts-circuitsProtection surtension, inductive CA réseauProtection surtension, inductive CC réseau
Protection contre les surcharges en sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Protection surtension en sortie : Utiliser la diode de décharge sur chaque sortie CCUtiliser le circuit RC sur chaque sortie CAUtilisez le limiteur de surtension ZNOsur chaque sortie CA
Protection court-circuit sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Courant commuté minimum : 10 mA 5 V CC
Tension de coupure maximale : 230 V AC
Durée de vie mécanique : 10000000 cycle
Durée de vie électrique : 80000 cycles AC-15 250 VA 250 V at -25...60 °C80000 cycles AC-15 500 VA 250 V at -25...60 °C80000 cycles AC-15 750 VA 250 V at -25...60 °C250000 cycles AC-12 250 VA 250 V at -25...60 °C70000 cycles AC-12 500 VA 250 V at -25...60 °C30000 cycles AC-12 1000 VA 250 V at -25...60 °C80000 cycles DC-13 24 VA 24 V at -25...60 °C50000 cycles DC-13 48 VA 24 V at -25...60 °C30000 cycles DC-13 96 VA 24 V at -25...60 °C1000000 cycles DC-12 24 VA 24 V at -25...60 °C500000 cycles DC-12 48 VA 24 V at -25...60 °C300000 cycles DC-12 120 VA 24 V at -25...60 °C
Fréquence de commutation :
État led : 1 LED rouge pour erreur module (ERR)1 LED vert pour module en marche (RUN)1 DEL par canal vert pour diagnostic du canal1 LED rouge pour module E/S
Poids : 0,145 kg
Référence Schneider Electric BMXSRA0405 / SCHBMXSRA0405
Caractéristiques techniques du produit :
| Module d'entrées/sorties numérique | |
|---|---|
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Oui |
| Nombre de sorties numériques | 4,0 |
| Temps de retard en cas de changement de signal | 12,0 ms |
| Temps de retard en cas de changement de signal | 10 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Dc |
| Capacité de redondance | Non |
| Courant de sortie | 3,0 A |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Type de sortie numérique | Relais |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Protection contre les explosions de gaz atex, cat. 1g |
| Catégorie de protection contre les explosions pour la poussière | Protection contre les explosions de poussière atex, cat. 1d |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à la sortie | 30,0 V |
| Tension admissible à la sortie | 30 V |
| Tension admissible à l'entrée | 30,0 V |
| Tension admissible à l'entrée | 19 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
| Largeur | 33,0 mm |
| Courant d'entrée au signal 1 | 0,65 A |
