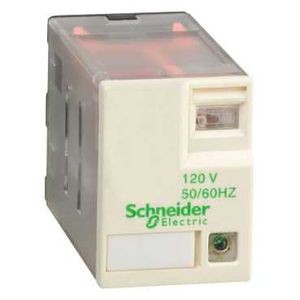

RELAIS MINIATURE 4 CO SANS BOUTON AVEC LED 120 VAC

Photo(s) non contractuelle(s)

RELAIS MINIATURE 4 CO SANS BOUTON AVEC LED 120 VAC

Marque Schneider Electric

Référence RXM4AB3F7

EAN 3389119217279

Emballage : 10

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Relay
  • Nom de gamme : Miniature
  • Type de produit ou de composant : Relais enfichable
  • Nom abrégé d'appareil : RXM
  • Description des contacts : 4 ''OF''
  • Tension circuit de commande : 120 V c.a., 50/60 Hz
  • [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
  • Led d'état : Avec
  • Type de commande : Sans bouton-poussoir
  • Coefficient d'utilisation : 20 %
Caractéristiques complémentaires :
  • Forme des broches : Plat
  • [ui] tension assignée d'isolement : 250 V conformément à IEC / 300 V conformément à UL / 300 V conformément à CSA
  • [uimp] tension assignéede tenue aux chocs : 2.5 kV pour 1,2/50 µs
  • Matériau des contacts : AgNi
  • [ie] courant assigné d'emploi : 0,125 à 28 V DC ("O'') conformément à IEC / 0,125 à 250 V AC ("O'') conformément à IEC / 0,25 à 28 V DC (non) conformément à IEC / 0,25 à 250 V AC (non) conformément à IEC / 0,25 à 277 V AC conformément à UL / 8 A à 30 V DC conformément à UL
  • Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
  • Courant de charge : 6 A à 250 V AC / 6 A à 28 V DC
  • Pouvoir de commutation maximum : 1500 VA/168 W
  • Capacité de commutation minimum : 170 mW à 10 mA, 17 V
  • Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
  • Durée de vie mécanique : 10000000 cycle
  • Durée de vie électrique : 100000 cycle pour résistif charge
  • Consommation moyenne en va : 1,2 à 60 Hz
  • Seuil de tension de retombée : >= 0,15 Uc
  • Temps de fonctionnement : 20 ms
  • Temps de réinitialisation : 20 ms
  • Résistance moyenne : 3630 Ohm à 20 °C +/- 15 %
  • Limites de la tension assignée d'emploi : 96...132 V AC
  • Catégorie de protection : RT I
  • Position de montage : Toutes positions
  • Masse du produit : 0.037 kg
Référence : SCHRXM4AB3F7 (Schneider-Electric)

Ancien produit : Telemecanique RXM4AB3F7

Les avis clients

Caractéristiques techniques

Largeur 21 mm
Hauteur 27 mm
Profondeur 55 mm
Avec pinces amovibles Oui
Entraînement, polarité Non polarisé
Comportement de commutation de l'entraînement Monostable
Avec contacts à guidage forcé Oui
Type de contact de commutation Autre
Appareil complet avec socle Non
Finition du raccordement électrique Fiche
Tension d'alimentation de courant nominal us à ca 50 hz 120 V
Tension d'alimentation de courant nominal us à ca 50 hz 120 V
Tension d'alimentation de courant nominal us à ca 60 hz 120 V
Tension d'alimentation de courant nominal us à ca 60 hz 120 V
Indice de protection (ip) Ip40
Avec affichage led Oui
Type de tension d'actionnement Ac
Nombre de contacts en tant qu'inverseurs 4
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 0
Courant nominal 6 A
Matériau du revêtement de contact Autre
Matériau du contact Autre
Matériau de l'insert de contact Autre
