Photo(s) non contractuelle(s)

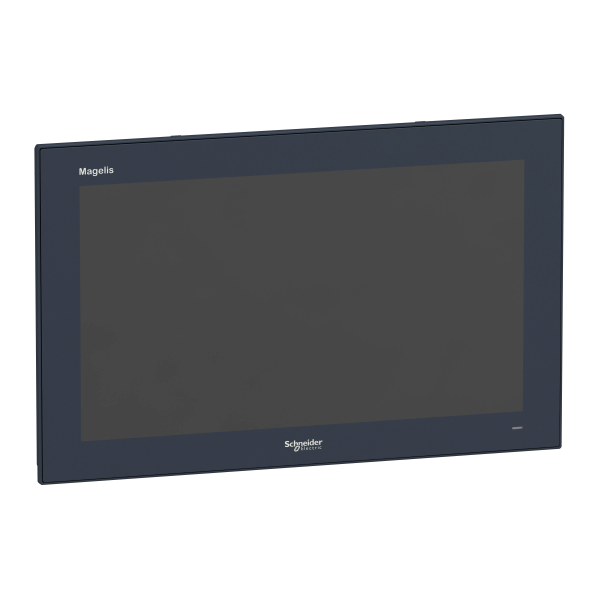

Magelis ipc - écran pc wide 18,5 - multi touch pour hmibm
2 719,2583 € HT 3 263,11 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 6526 points de fidélité en achetant ce produit
Schneider Electric
SCHHMIDADP11
Display adaptor dp pour h midm
Non géré en stock
A commander
567,1917 € HT 680,63 € TTC
Schneider Electric
SCHHMIYCABDP51
Cable dp-dp 5m
Non géré en stock
A commander
374,5333 € HT 449,44 € TTC
Description
Caractéristiques principales :Gamme de produits : Magelis Modular iPC
Fonction produit : Écran plat
Type de terminal : Écran tactile
Montage de l'appareil : Encastré
Caractéristiques complémentaires :
Signalisation locale : DEL d'état
Angle visuel horizontal x vertical : 150 x 140°
Plage de contraste : 500:1
Résolution en pixel : 1024 x 1024
[us] tension d'alimentation : 24 V CC alimentation externe from HMIBM or HMIDAD100…240 V CA alimentation externe from HMIBM or HMIDAD 47...63 Hz
Limites de la tension d'alimentation : 18...36 V CC alimentation externe
Puissance consommée en w : 28.4 W (typique) avec Box PC HMIBMP48.1 W (maximum) avec Box PC HMIBMP27.9 W (typique) avec Box PC HMIBMU43.1 W (maximum) avec Box PC HMIBMU19.3 W (maximum) avec Display adapter HMIDAD
Taille de l'affichage : 18,5 pouces
Type d'affichage : DELLCD TFT couleur
Résolution de l'affichage : 1366 x 768 pixels WHD FWXGA
Couleur d'affichage : 16777216 couleurs
Luminance : 300 cd/m²
Durée de vie du rétro éclairage : 50 000 heures à 25 °C
Panneau tactile : Technologie capacitive projetée (PCT) multipoint
Type d'installation : Installation en intérieur
Courant à l'appel : 8.9 A
Largeur : 488.3 mm
Hauteur : 309 mm
Profondeur : 28 mm7 mm en face de boîtier
Poids : 5.2 kg
Accessoires associés : Box PC modulaireModular display adapter HMIDAD
Caractéristiques techniques
| Profondeur d'encastrement | 28 mm |
| Adapté aux fonctions de sécurité | Non |
| Taille de l'écran | 18,5 mm |
| Température d'utilisation | 55 °C |
| Type de tension d’alimentation | Ac/dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 1 |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Avec écran couleur | Oui |
| Nombre de couleurs de l'écran | 16000000 |
| Nombre de pixels, horizontal | 1366 |
| Nombre de pixels, vertical | 768 |
| Nombre de touches de fonction, programmable | 0 |
| Avec clavier numérique | Non |
| Avec clavier alphabétique | Non |
| Avec affichage de messages | Non |
| Avec système de message (tampon et acquittement inclus) | Non |
| Représentation des valeurs de processus (sortie) possible | Non |
| Valeur de processus par défaut (entrée) possible | Non |
| Avec recettes | Non |
| Nombre de niveaux de protection par mot de passe | 0 |
| Sortie d'impression disponible | Non |
| Nombre de langues en ligne | 1 |
| Composants logiciels supplémentaires, chargeables | Non |
| Classe de protection (ip), face avant | Ip66 |
| Avec interfaces logicielles | Non |
| Largeur de l'avant | 488,3 mm |
| Hauteur de l'avant | 309 mm |
| Montage possible sur barres profilées | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre d'interfaces matérielles wireless | 0 |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Oui |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation ca 50 hz | 240 V |
| Tension d'alimentation ca 60 hz | 240 V |
| Tension d'alimentation cc | 24 V |
| Finition de l'écran | Lcd |
| Nombre d'échelles de gris/de bleu de l'écran | 0 |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Nombre de touches à led | 0 |
| Nombre de touches système | 0 |
| Technologie tactile | Tactile capacitif multipoint |
| Degré de protection (nema), façade | 4x |
| Mémoire projet/mémoire utilisateur utiles | 0 Ko |
| Largeur | 488,3 mm |
| Hauteur | 309 mm |
| Profondeur | 28 mm |
| Adapté aux fonctions de sécurité | Non |
| Avec disque dur | Non |
| Température d'utilisation | 0 °C |
| Type de tension d’alimentation | Ac/dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 1 |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Mémoire principale max. | 0 Moctet |
| Avec lecteur de disquettes | Non |
| Avec autres supports de stockage | Non |
| Avec carte graphique | Non |
| Avec carte son | Non |
| Nombre d'emplacements libres agp | 0 |
| Nombre d'emplacements libres pci | 0 |
| Nombre d'emplacements libres isa | 0 |
| Nombre d'emplacements libres isa, carte pc (pcmcia) | 0 |
| Nombre d'autres emplacements libres | 0 |
| Montage possible sur barres profilées | Non |
| Type de construction du boîtier | Autre |
| Indice de protection (ip) | Ip67 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre d'interfaces matérielles wireless | 0 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation ca 50 hz | 100 V |
| Tension d'alimentation ca 50 hz | 240 V |
| Tension d'alimentation ca 60 hz | 100 V |
| Tension d'alimentation ca 60 hz | 240 V |
| Tension d'alimentation cc | 24 V |
| Tension d'alimentation cc | 24 V |
| Système d'exploitation préinstallé | Sans |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Nombre de baies de stockage média | 0 |
| Degré de protection (nema) | 4x |
| Avec disque optique | Non |
