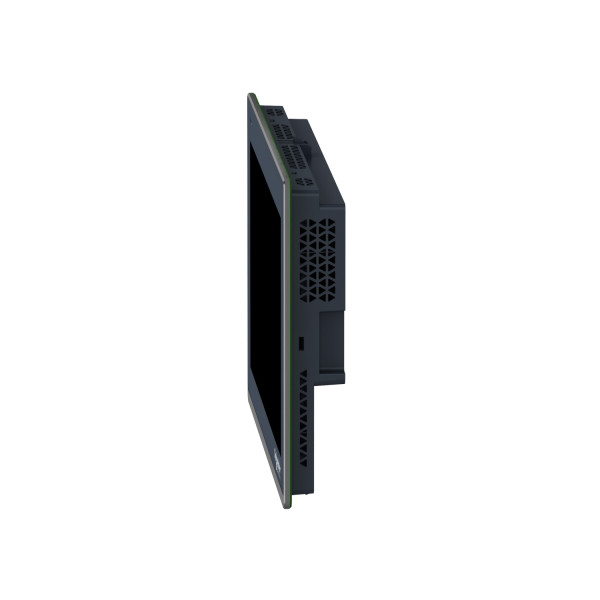

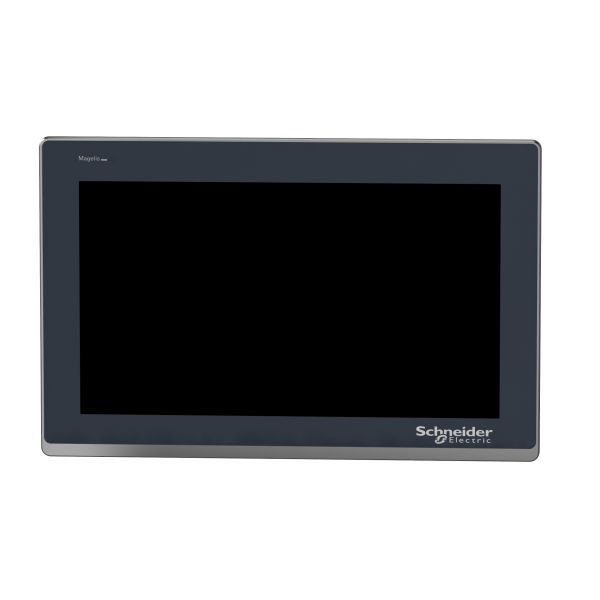

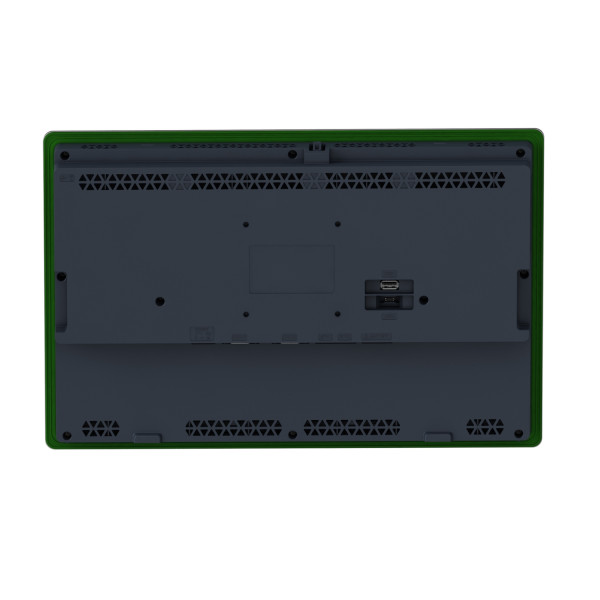

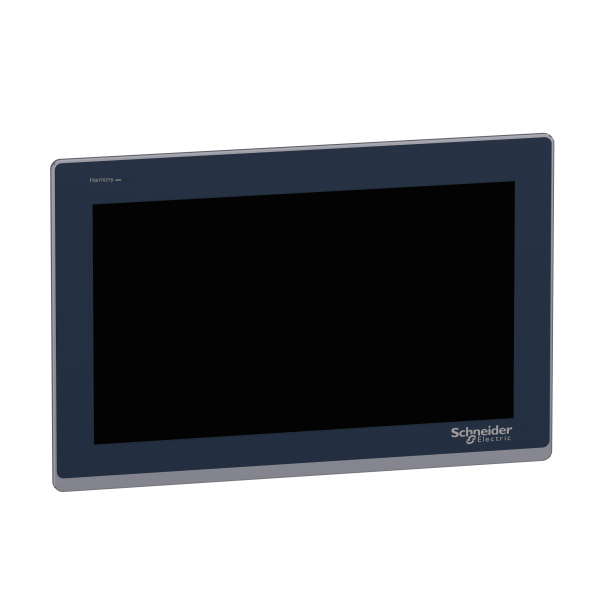

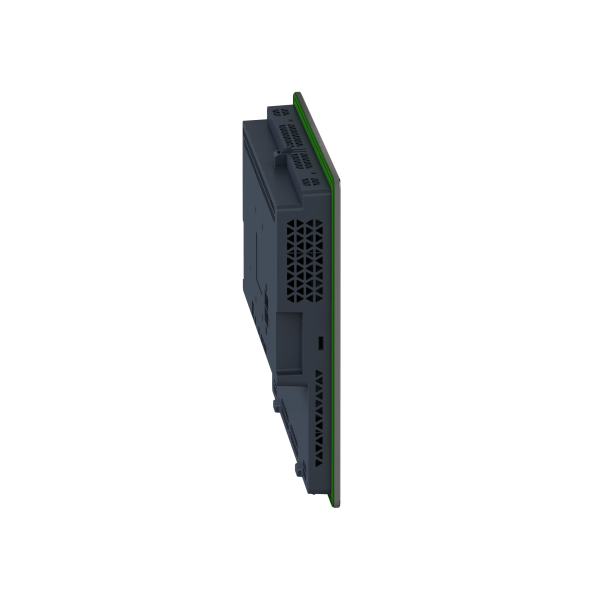

Magelis hmist6 - écran tactile - 15pw 1366x768 pixels 16m color 2xethernet 24vcc
3183.71 € TTC
Marque : Schneider Electric
Référence : HMIST6700
EAN : 3606489523411
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : HMIST6700
EAN : 3606489523411
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 6367 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Gamme de produits : Magelis ST6
Fonction produit : Écran tactile
Logiciel de programmation : EcoStruxure Operator Terminal Expert
Type du processeur : ARM Cortex-A8
Caractéristiques complémentaires :
Taille de l'affichage : 15 pouces
Type d'afficheur : LCD TFT couleur
Couleur d'affichage : 16 millions de couleurs
Résolution de l'afficheur : 1366 x 768 pixels FWXGA
Afficheur tactile : Singletouch analogique résistive
Durée de vie du rétro éclairage : 50 000 heures avec blanc
Luminosité : 16 niveaux
Police de caractère : ASCIIASCII (caractères européens)Chinois (chinois simplifié)Japonais (ANK, Kanji)KatakanaCoréenTaïwanais (Chinois traditionnel)
[us] tension d'alimentation : 24 V CC +/- 20 %
Courant à l'appel : 30 A
Signalisation locale : Status LED green, steady for offlineStatus LED green, steady for operatingStatus LED green, flashing for operatingStatus LED green, faded for stand-byStatus LED orange, flashing for software starting upStatus LED red, steady for power supply (ON)Status LED red, flashing for operatingStatus LED red, off for power supply (OFF)
Puissance consommée maximale en w : 18.5 W
Nombre de pages : 200 pages application
Fréquence du processeur : 800 MHz
Port ethernet : 10/100BASE
Type de mémoire : Backup memory 512 kBBackup memory 512 kBDevice memory 1 GBUser data memory 512 MB
Type de connexion intégrée : 1 COM1 serial link - 1 SUB-D 9-pin female - RS232C (rate: 2400...115200 bps bottom1 COM2 serial link - female RJ45 - RS485 (rate: 2400...115200 bps backCOM2 serial link (rate: 2400...187500 bps back1 USB 2.0 type A bottom1 USB 2.0 type micro B2 Ethernet
Alimentation : Alimentation externe
Horodateur : Built-in 0...50 °CBuilt-in 10...90 % RH
Protocoles téléchargeables : ModbusModbus PlusProtocoles tiersProtocoles tiersProtocoles tiersProtocoles tiersUni-TE
Marque du produit : Mitsubishi MelsecOmron SysmacRockwell Automation Allen-BradleySchneider Electric ModiconSchneider Electric ModiconSchneider Electric ModiconSiemens Simatic
Mode de fixation : By 6 screws, mounting on 1.6...5 mm thick panel conforming to UL 61010-2-201By 6 screws conforming to EN 61131-2By 6 screws conforming to IEC 61000-6-2
Matière du coffret : PC
Matière de la face avant : Aluminium
Marquage : CE
Dimensions de la découpe : 394 x 250 mm panel cut dimension
Hauteur : 268 mm
Largeur : 412 mm
Profondeur : 50 mm
Poids : 2,7 kg
Gamme de produits : Magelis ST6
Fonction produit : Écran tactile
Logiciel de programmation : EcoStruxure Operator Terminal Expert
Type du processeur : ARM Cortex-A8
Caractéristiques complémentaires :
Taille de l'affichage : 15 pouces
Type d'afficheur : LCD TFT couleur
Couleur d'affichage : 16 millions de couleurs
Résolution de l'afficheur : 1366 x 768 pixels FWXGA
Afficheur tactile : Singletouch analogique résistive
Durée de vie du rétro éclairage : 50 000 heures avec blanc
Luminosité : 16 niveaux
Police de caractère : ASCIIASCII (caractères européens)Chinois (chinois simplifié)Japonais (ANK, Kanji)KatakanaCoréenTaïwanais (Chinois traditionnel)
[us] tension d'alimentation : 24 V CC +/- 20 %
Courant à l'appel : 30 A
Signalisation locale : Status LED green, steady for offlineStatus LED green, steady for operatingStatus LED green, flashing for operatingStatus LED green, faded for stand-byStatus LED orange, flashing for software starting upStatus LED red, steady for power supply (ON)Status LED red, flashing for operatingStatus LED red, off for power supply (OFF)
Puissance consommée maximale en w : 18.5 W
Nombre de pages : 200 pages application
Fréquence du processeur : 800 MHz
Port ethernet : 10/100BASE
Type de mémoire : Backup memory 512 kBBackup memory 512 kBDevice memory 1 GBUser data memory 512 MB
Type de connexion intégrée : 1 COM1 serial link - 1 SUB-D 9-pin female - RS232C (rate: 2400...115200 bps bottom1 COM2 serial link - female RJ45 - RS485 (rate: 2400...115200 bps backCOM2 serial link (rate: 2400...187500 bps back1 USB 2.0 type A bottom1 USB 2.0 type micro B2 Ethernet
Alimentation : Alimentation externe
Horodateur : Built-in 0...50 °CBuilt-in 10...90 % RH
Protocoles téléchargeables : ModbusModbus PlusProtocoles tiersProtocoles tiersProtocoles tiersProtocoles tiersUni-TE
Marque du produit : Mitsubishi MelsecOmron SysmacRockwell Automation Allen-BradleySchneider Electric ModiconSchneider Electric ModiconSchneider Electric ModiconSiemens Simatic
Mode de fixation : By 6 screws, mounting on 1.6...5 mm thick panel conforming to UL 61010-2-201By 6 screws conforming to EN 61131-2By 6 screws conforming to IEC 61000-6-2
Matière du coffret : PC
Matière de la face avant : Aluminium
Marquage : CE
Dimensions de la découpe : 394 x 250 mm panel cut dimension
Hauteur : 268 mm
Largeur : 412 mm
Profondeur : 50 mm
Poids : 2,7 kg
Référence Schneider Electric HMIST6700 / SCHHMIST6700
Caractéristiques techniques du produit :
Panneau à écran graphique | |
---|---|
Profondeur d'encastrement | 50 mm |
Adapté aux fonctions de sécurité | Non |
Taille de l'écran | 15 mm |
Type de tension d’alimentation | Dc |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 2 |
Nombre d'interfaces matérielles en série rs-232 | 1 |
Nombre d'interfaces matérielles en série rs-485 | 1 |
Nombre d'interfaces matérielles usb | 2 |
Nombre d'autres interfaces matérielles | 1 |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Non |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Oui |
Avec écran couleur | Oui |
Nombre de couleurs de l'écran | 16000000 |
Nombre de pixels, horizontal | 1366 |
Nombre de pixels, vertical | 768 |
Avec clavier numérique | Non |
Avec clavier alphabétique | Non |
Mémoire projet/mémoire utilisateur utiles | 1000000 Ko |
Avec affichage de messages | Oui |
Avec système de message (tampon et acquittement inclus) | Oui |
Représentation des valeurs de processus (sortie) possible | Oui |
Valeur de processus par défaut (entrée) possible | Oui |
Avec recettes | Oui |
Sortie d'impression disponible | Oui |
Composants logiciels supplémentaires, chargeables | Oui |
Classe de protection (ip), face avant | Ip65 |
Avec interfaces logicielles | Oui |
Largeur de l'avant | 412 mm |
Hauteur de l'avant | 268 mm |
Montage possible sur barres profilées | Non |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Montage mural/direct possible | Oui |
Standard radio bluetooth | Non |
Standard radio wlan 802.11 | Non |
Maître io-link | Oui |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension d'alimentation cc | 24 V |
Tension d'alimentation cc | 24 V |
Finition de l'écran | Tft |
Nombre d'échelles de gris/de bleu de l'écran | 16 |
Standard radio gprs | Non |
Standard radio gsm | Non |
Standard radio umts | Non |
Technologie tactile | Fonction tactile résistante |
Degré de protection (nema), façade | 4x |
Température d'utilisation | 50 °C |
Nombre d'interfaces matérielles en série rs-422 | 0 |
Nombre d'interfaces matérielles en série tty | 0 |
Nombre d'interfaces matérielles parallèles | 0 |
Nombre de touches de fonction, programmable | 0 |
Nombre de niveaux de protection par mot de passe | 0 |
Nombre de langues en ligne | 0 |
Nombre d'interfaces matérielles profinet | 0 |
Nombre d'interfaces matérielles wireless | 0 |
Tension d'alimentation ca 50 hz | 0 V |
Tension d'alimentation ca 60 hz | 0 V |
Nombre de touches à led | 0 |
Nombre de touches système | 0 |
