M340 20302 cpu - cardless

SCHBMXP3420302CL - Schneider Electric

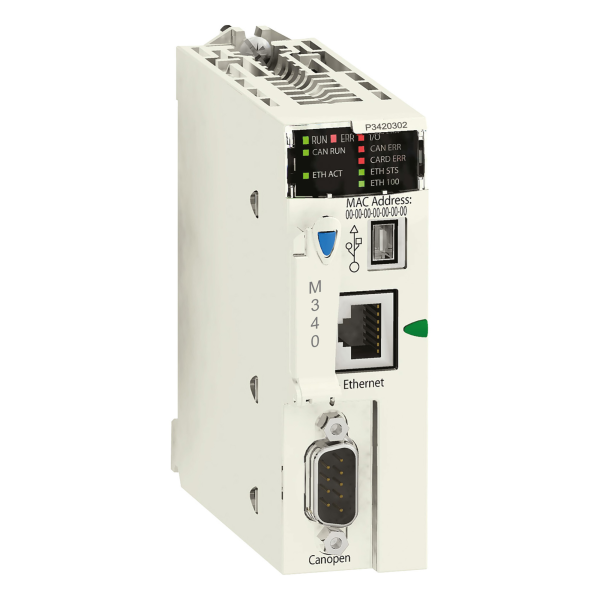

M340 20302 CPU - CARDLESS zoom

Photo(s) non contractuelle(s)
2755.81 € TTC
Marque : Schneider Electric
Référence : BMXP3420302CL
EAN : 3595864153117
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 5511 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.

EXPÉDITION SOUS 12-17 JOURS
Délai estimatif donné par nos fournisseurs

Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !

Informations supplémentaires :



Documentation

Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation



Descriptif

Caractéristiques principales :
  • Gamme de produits : Plateforme d'automatisme Modicon M340
  • Type de produit ou de composant : Module processeur
  • Conditions d'utilisation : Requires a memory card to work (not supplied)
  • Concept : CANopen / Transparent Ready
  • Nombre de racks : <= 4
  • Nombre d'emplacement : 11
  • Capacité de gestion des e/s tor : 1024E/S configuration multi-rack / 704 E/S configuration rack individuel
  • Capacité du processeur e/s analogique : 256 E/S configuration multi-rack / 66 E/S configuration rack individuel
  • Nombre de voies spécifiques application : 36
Caractéristiques complémentaires :
  • Canaux de contrôle : Boucles programmables
  • Contrôle du mouvement : Axe indépendant CANopen
  • Type de connexion intégrée : Port USB 12 Mbit/s / Bus maître CANopen SUB-D 9 20 kbit/s...1 Mbit/s 2 paires torsadées blindées / Ethernet TCP/IP RJ45 10/100 Mbit/s 1 paire torsadée
  • Processeur du module de communication : 2 module de communication Ethernet / 4 AS-Interface module
  • Service communication : Gestion de la bande passante, Ethernet TCP/IP / Éditeur de données, Ethernet TCP/IP / Messagerie Modbus TCP, Ethernet TCP/IP / Visualiseur de rack, Ethernet TCP/IP / Administrateur de réseau SNMP, Ethernet TCP/IP / Gestion du réseau (NMT) CANopen / Objet Données Processeur (PDO) CANopen / Objet des données de prise en charge (SDO) CANopen / Fonctions spéciales (SYNC, URG, TEMPS) CANopen
  • Port ethernet : 10BASE-T/100BASE-TX
  • Vitesse de transmission : 1 Mbit/s 0...20 m 0...0.6 m / 125 kbit/s 0...500 m 0...10 m / 20 kbit/s 0...2500 m 0...300 m / 250 kbit/s 0...250 m 0...10 m / 50 kbit/s 0...1000 m 0...120 m / 500 kbit/s 0...100 m 0...10 m / 800 kbit/s 0...40 m 0...6 m
  • Type de bus : CANopen M20 DS 301 V4.02 appareils branchés en cascade ou par couplage CSMA/CA / CANopen M20 DS 303-2 appareils branchés en cascade ou par couplage CSMA/CA / CANopen M20 DS 405 appareils branchés en cascade ou par couplage CSMA/CA
  • Nombre d'esclaves : 0...63 CANopen
  • Nombre de périphériques par segment : 0...16 0...205 m CANopen / 0...32 0...185 m CANopen / 0...64 0...160 m CANopen
  • Type de mémoire : 4096 ko RAM interne / 256 kB RAM interne pour données / 3584 kB RAM interne pour symboles et constantes de programme
  • Taille maxi zones articles : 256 kB données internes non localisées / 32634 %Mi bits interneslocalisés
  • Taille prédéfinie de zone d'article : 1024 %MWi mots internes données internes localisées / 256 %KWi mots constants données internes localisées / 512 %Mi bits interneslocalisés
  • Structure d'application : 1 tâche maîtresse cyclique/périodique / 1 tâche fixe périodique / 64 tâches événementielles / Pas de tâche auxiliaire
  • Temps d'exécution par instruction : 0.12 µs Booléen / 0.17 µs mots à double longueur / 0.25 µs mots à simple longueur / 1.16 µs virgules flottantes
  • Nombre d'instructions par ms : 6,4 Kinst/ms 65 % booléens et 35 % à virgule fixe / 8,1 Kinst/ms 100 % booléens
  • Système aérien : 0.13 ms tâche fixe / 0.7 ms tâche maître
  • Consommation électrique : 135 mA 24 V DC
  • Alimentation : Alimentation interne par le rack
  • Marquage : CE
  • Led d'état : 1 LED vert activité sur réseau Ethernet (ETH ACT) / 1 LED vert machine intégrée/bus d'installation opérationnel (CAN RUN) / 1 LED vert processeur en marche (RUN) / 1 LED vert état de réseau Ethernet (ETH STS) / 1 LED rouge vitesse des données (ETH 100) / 1 LED rouge erreur de module E/S (E/S) / 1 LED rouge défaut machine intégrée/bus d'installation (CAN ERR) / 1 LED rouge défaut carte mémoire (CARD ERR) / 1 LED rouge défaut processeur ou système (ERR) / 1 LED jaune activité sur Modbus (SER COM)
  • Masse du produit : 0.215 kg
Référence : SCHBMXP3420302CL (Schneider-Electric)

Ancien produit : Telemecanique BMXP3420302CL

Référence Schneider Electric BMXP3420302CL / SCHBMXP3420302CL



Caractéristiques techniques du produit :


Unité de base
Avec affichage Non
Adapté aux fonctions de sécurité Non
Type de tension d’alimentation Dc
Type de mémoire Ram
Taille de mémoire 4096,0 Ko
Protocole pris en charge pour lon Non
Avec interface optique Non
Extension de mémoire de programme possible Non
Protocole pris en charge pour tcp/ip Non
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Non
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Non
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Non
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Capacité de redondance Non
Montage possible sur barres profilées Non
Catégorie de protection contre les explosions pour la poussière Autre
Composants système Non
Matériel associé (ex ib) Non
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Encastrement frontal possible Non
Montage sur rack possible Non
Montage mural/direct possible Non
Standard radio bluetooth Non
Standard radio wlan 802.11 Non
Maître io-link Non
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Non
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Non
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension d'alimentation cc 24,0 V
Tension d'alimentation cc 24 V
Standard radio gprs Non
Standard radio gsm Non
Standard radio umts Non
Largeur 35,0 mm
Modèle Modulaire
Hauteur 100,0 mm
Profondeur 160,0 mm
Nombre d’entrées numériques 1024,0
Nombre de sorties numériques 1024,0
Nombre d’entrées analogiques 0,0
Nombre de sorties analogiques 0,0
Temps de traitement (1 k, service binaire) 12,0 ms
Nombre d'interfaces matérielles industrial ethernet 2,0
Nombre d'interfaces matérielles en série rs-232 1,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 1,0
Nombre d'interfaces matérielles usb 1,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 4,0
Catégorie de protection contre les explosions pour le gaz Sans
Matériel associé (ex ia) Non
Nombre d'interfaces matérielles profinet 0,0
Nombre d'interfaces matérielles wireless 0,0
Nombre de sorties de relais 0,0
Nombre max. de minuteries 0,0
Niveau de performance selon en iso 13849-1 Sans
Lte Non
Sil conformément à iec 61508 Sans
