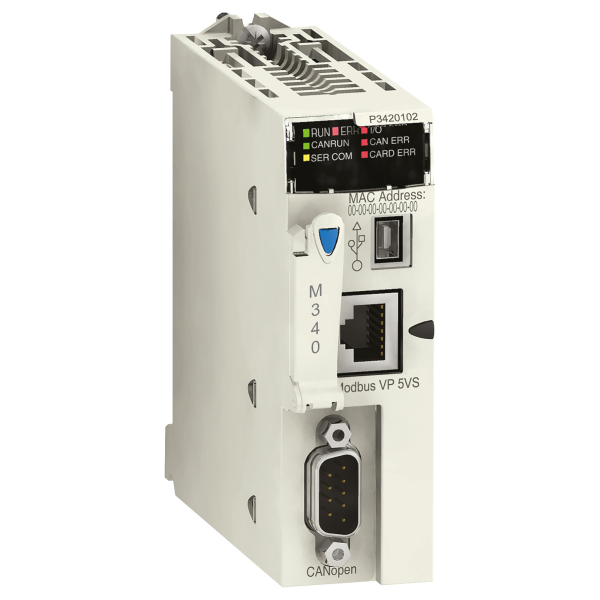

M340 20102 cpu - cardless

SCHBMXP3420102CL - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module processeur
• Conditions d'utilisation : Requires a memory card to work (not supplied)
• Nombre de racks : <= 4
• Nombre d'emplacement : 11
• Capacité de gestion des e/s tor : 1024E/S configuration multi-rack / 704 E/S configuration rack individuel
• Capacité du processeur e/s analogique : 256 E/S configuration multi-rack / 66 E/S configuration rack individuel
• Nombre de voies spécifiques application : 36
• Surveillance : Compteurs diagnostic Modbus / Compteursd'évènement Modbus

• Canaux de contrôle : Boucles programmables
• Contrôle du mouvement : Axe indépendant CANopen
• Type de connexion intégrée : Port USB 12 Mbit/s / Bus maître CANopen SUB-D 9 20 kbit/s...1 Mbit/s 2 paires torsadées blindées / Connexion en série non isolée RJ45 mode de caractère asynchrone dans bande passante RS232C full duplex 0,3...19,2 kbit/s 2 paires torsadées blindées / Connexion en série non isolée RJ45 mode de caractère asynchrone dans bande passante RS485 half duplex 0,3...19,2 kbit/s 1 paire torsadée blindée / Connexion en série non isolée RJ45 Modbus maître /esclave RTU/ASCII asynchrone dans bande passante RS232C half duplex 0,3...19,2 kbit/s 1 paire torsadée blindée / Connexion en série non isolée RJ45 Modbus maître /esclave RTU/ASCII asynchrone dans bande passante RS485 half duplex 0,3...19,2 kbit/s 1 paire torsadée blindée
• Processeur du module de communication : 2 module de communication Ethernet / 4 AS-Interface module
• Service communication : Gestion du réseau (NMT) CANopen / Objet Données Processeur (PDO) CANopen / Objet des données de prise en charge (SDO) CANopen / Fonctions spéciales (SYNC, URG, TEMPS) CANopen
• Vitesse de transmission : 1 Mbit/s 0...20 m 0...0.6 m / 125 kbit/s 0...500 m 0...10 m / 20 kbit/s 0...2500 m 0...300 m / 250 kbit/s 0...250 m 0...10 m / 50 kbit/s 0...1000 m 0...120 m / 500 kbit/s 0...100 m 0...10 m / 800 kbit/s 0...40 m 0...6 m
• Type de bus : CANopen M20 DS 301 V4.02 appareils branchés en cascade ou par couplage CSMA/CA / CANopen M20 DS 303-2 appareils branchés en cascade ou par couplage CSMA/CA / CANopen M20 DS 405 appareils branchés en cascade ou par couplage CSMA/CA
• Nombre d'esclaves : 0...63 CANopen
• Nombre de périphériques par segment : 0...16 0...205 m CANopen / 0...32 0...185 m CANopen / 0...32 mode de caractère / 0...32 Modbus / 0...64 0...160 m CANopen
• Nombre d'appareils : 2 point à point mode de caractère / 2 point à point Modbus
• Longueur du bus : 0...10 m liaison série non isolée mode de caractère segment / 0...10 m liaison série non isolée Modbus segment / 0...1000 m liaison série isolée mode de caractère segment / 0...1000 m liaison série isolée Modbus segment / 0...15 m mode de caractère point à point / 0...15 m Modbus point à point
• Longueur de dérivation : 0...15 m liaison série non isolée mode de caractère segment / 0...15 m liaison série non isolée Modbus segment / 0...40 m liaison série isolée mode de caractère segment / 0...40 m liaison série isolée Modbus segment
• Nombre d'adresses : 0...248 mode de caractère / 0...248 Modbus
• Requêtes : 1 Koctets de données par demande mode de caractère / 252 octets de données par demande RTU Modbus / 504 octets de données par demande ASCII Modbus
• Paramètres de contrôle : Un CRC sur chaque support (RTU) Modbus / Un LRC sur chaque support (ASCII) mode de caractère / Un LRC sur chaque support (ASCII) Modbus
• Type de mémoire : 4096 ko RAM interne / 256 kB RAM interne pour données / 3584 kB RAM interne pour symboles et constantes de programme
• Taille maxi zones articles : 256 kB données internes non localisées / 32634 %Mi bits interneslocalisés
• Taille prédéfinie de zone d'article : 1024 %MWi mots internes données internes localisées / 256 %KWi mots constants données internes localisées / 512 %Mi bits interneslocalisés
• Structure d'application : 1 tâche maîtresse cyclique/périodique / 1 tâche fixe périodique / 64 tâches événementielles / Pas de tâche auxiliaire
• Temps d'exécution par instruction : 0.12 µs Booléen / 0.17 µs mots à double longueur / 0.25 µs mots à simple longueur / 1.16 µs virgules flottantes
• Nombre d'instructions par ms : 6,4 Kinst/ms 65 % booléens et 35 % à virgule fixe / 8,1 Kinst/ms 100 % booléens
• Système aérien : 0.13 ms tâche fixe / 0.7 ms tâche maître
• Consommation électrique : 90 mA 24 V DC
• Alimentation : Alimentation interne par le rack
• Marquage : CE
• Led d'état : 1 LED vert machine intégrée/bus d'installation opérationnel (CAN RUN) / 1 LED vert processeur en marche (RUN) / 1 LED rouge erreur de module E/S (E/S) / 1 LED rouge défaut machine intégrée/bus d'installation (CAN ERR) / 1 LED rouge défaut carte mémoire (CARD ERR) / 1 LED rouge défaut processeur ou système (ERR) / 1 LED jaune activité sur Modbus (SER COM)
• Masse du produit : 0.21 kg
